JAX中的广义卷积#
JAX提供了多种接口来计算数据之间的卷积，包括：
对于基本的卷积操作，jax.numpy和jax.scipy的操作通常已经足够。如果您想进行更一般的批量多维卷积，jax.lax函数是您应该开始的地方。
基本的一维卷积#
基本的一维卷积是通过 jax.numpy.convolve() 实现的，该接口为 numpy.convolve() 提供了 JAX 接口。下面是一个通过卷积实现的一维平滑的简单示例：
import matplotlib.pyplot as plt
from jax import random
import jax.numpy as jnp
import numpy as np
key = random.key(1701)
x = jnp.linspace(0, 10, 500)
y = jnp.sin(x) + 0.2 * random.normal(key, shape=(500,))
window = jnp.ones(10) / 10
y_smooth = jnp.convolve(y, window, mode='same')
plt.plot(x, y, 'lightgray')

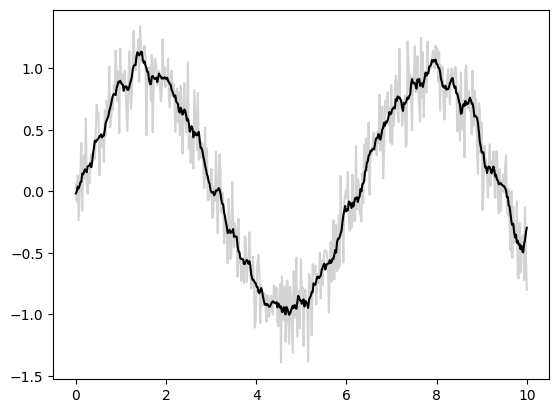

plt.plot(x, y_smooth, 'black');
mode 参数控制边界条件的处理方式；在这里我们使用 mode='same' 来确保输出与输入具有相同的大小。
有关更多信息，请参见 jax.numpy.convolve() 文档，或与原始 numpy.convolve() 函数相关的文档。
基础N维卷积#
对于N维卷积，jax.scipy.signal.convolve() 提供了与 jax.numpy.convolve() 类似的接口，并扩展到N维。
例如，以下是基于与高斯滤波器的卷积进行图像去噪的一个简单方法：
from scipy import misc
import jax.scipy as jsp
fig, ax = plt.subplots(1, 3, figsize=(12, 5))
# 加载一张示例图像；使用mean()函数将其从RGB转换为灰度图像。
image = jnp.array(misc.face().mean(-1))
ax[0].imshow(image, cmap='binary_r')
ax[0].set_title('original')
# 通过添加随机高斯噪声生成一个噪声版本
key = random.key(1701)
noisy_image = image + 50 * random.normal(key, image.shape)
ax[1].imshow(noisy_image, cmap='binary_r')
ax[1].set_title('noisy')
# 使用二维高斯平滑核对噪声图像进行平滑处理。
x = jnp.linspace(-3, 3, 7)
window = jsp.stats.norm.pdf(x) * jsp.stats.norm.pdf(x[:, None])
smooth_image = jsp.signal.convolve(noisy_image, window, mode='same')
ax[2].imshow(smooth_image, cmap='binary_r')

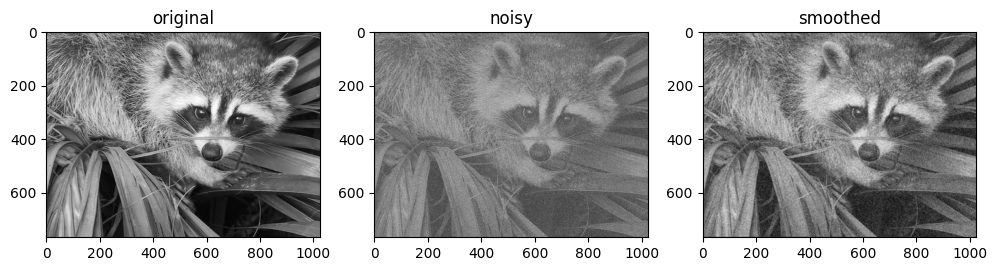

ax[2].set_title('smoothed');
/var/folders/xc/cwj7_pwj6lb0lkpyjtcbm7y80000gn/T/ipykernel_22811/1094918267.py:7: DeprecationWarning: scipy.misc.face has been deprecated in SciPy v1.10.0; and will be completely removed in SciPy v1.12.0. Dataset methods have moved into the scipy.datasets module. Use scipy.datasets.face instead.
image = jnp.array(misc.face().mean(-1))
与一维情况一样，我们使用 mode='same' 来指定我们希望如何处理边缘。有关N维卷积中可用选项的更多信息，请参见 jax.scipy.signal.convolve() 文档。
一般卷积#
对于在构建深度神经网络时经常有用的更一般类型的批处理卷积，JAX和XLA提供了非常通用的N维__conv_general_dilated__函数，但如何使用它并不明显。我们将给出一些常见用例的示例。
强烈推荐阅读关于卷积算子的家族调查，卷积算术指南!
接下来，让我们定义一个简单的对角边缘卷积核：
# 2D 核 - HWIO 布局
kernel = jnp.zeros((3, 3, 3, 3), dtype=jnp.float32)
kernel += jnp.array([[1, 1, 0],
[1, 0,-1],
[0,-1,-1]])[:, :, jnp.newaxis, jnp.newaxis]
print("Edge Conv kernel:")

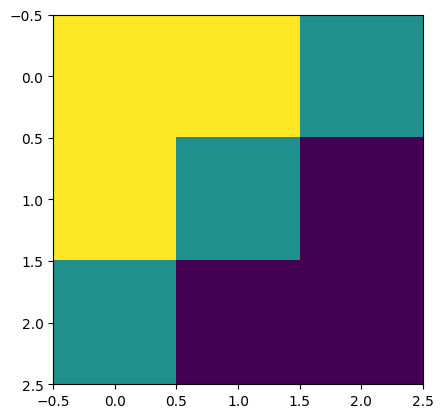

plt.imshow(kernel[:, :, 0, 0]);
Edge Conv kernel:
我们将制作一个简单的合成图像：
# NHWC布局
img = jnp.zeros((1, 200, 198, 3), dtype=jnp.float32)
for k in range(3):
x = 30 + 60*k
y = 20 + 60*k
img = img.at[0, x:x+10, y:y+10, k].set(1.0)
print("Original Image:")

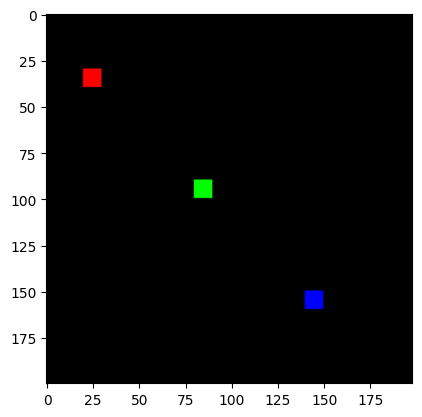

plt.imshow(img[0]);
Original Image:
lax.conv 和 lax.conv_with_general_padding#
这些是用于卷积的简单便利函数
️⚠️ 便利的 lax.conv 和 lax.conv_with_general_padding 辅助函数假定 NCHW 图像和 OIHW 核心。
from jax import lax
out = lax.conv(jnp.transpose(img,[0,3,1,2]), # lhs = NCHW 图像张量
jnp.transpose(kernel,[3,2,0,1]), # rhs = OIHW 卷积核张量
(1, 1), # 窗口步幅
'SAME') # 填充模式
print("out shape: ", out.shape)
print("First output channel:")
plt.figure(figsize=(10,10))

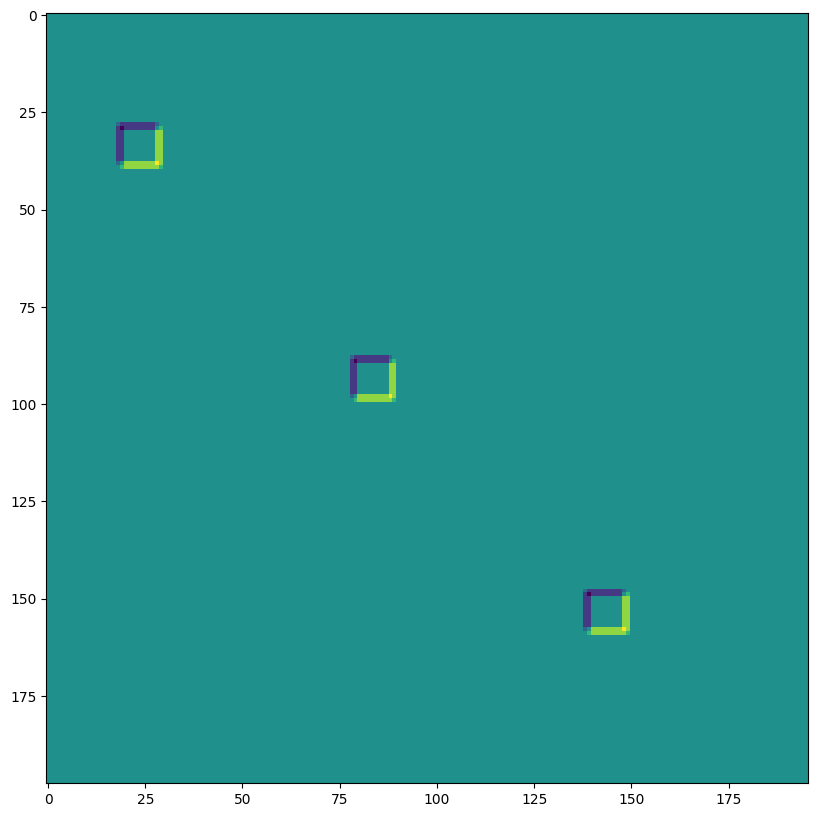

plt.imshow(np.array(out)[0,0,:,:]);
out shape: (1, 3, 200, 198)
First output channel:
out = lax.conv_with_general_padding(
jnp.transpose(img,[0,3,1,2]), # lhs = NCHW 图像张量
jnp.transpose(kernel,[2,3,0,1]), # rhs = IOHW 卷积核张量
(1, 1), # 窗口步幅
((2,2),(2,2)), # 通用填充 2x2
(1,1), # lhs/图像膨胀
(1,1)) # 右半边/核扩张
print("out shape: ", out.shape)
print("First output channel:")
plt.figure(figsize=(10,10))

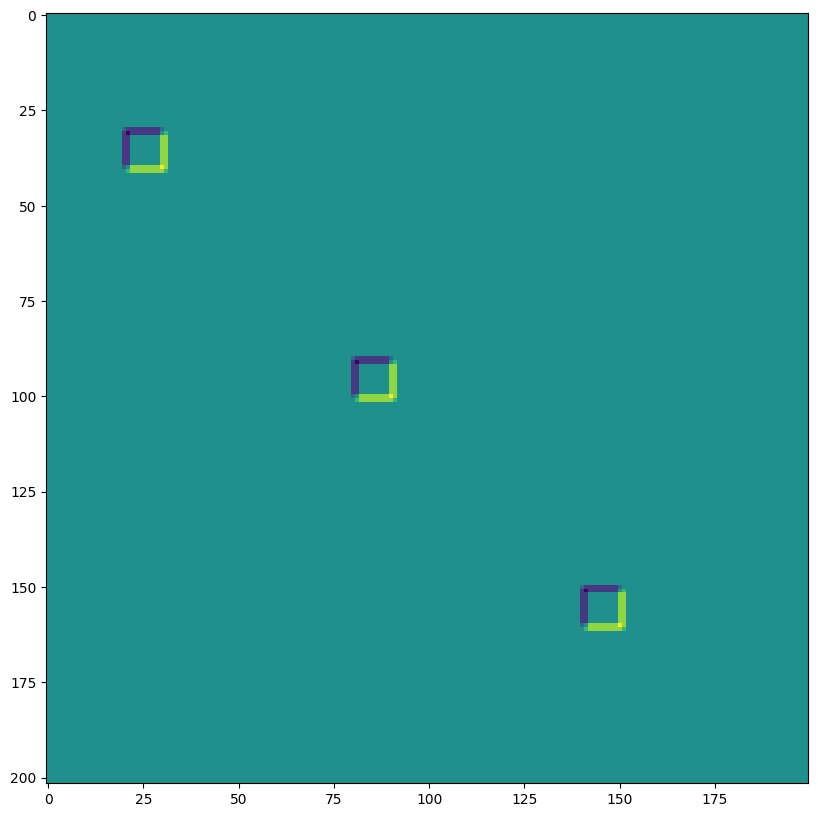

plt.imshow(np.array(out)[0,0,:,:]);
out shape: (1, 3, 202, 200)
First output channel:
维度数字定义 conv_general_dilated 的维度布局#
重要的参数是轴布局参数的三元组： （输入布局，内核布局，输出布局）
N - 批次维度
H - 空间高度
W - 空间宽度
C - 通道维度
I - 内核_输入_通道维度
O - 内核_输出_通道维度
⚠️ 为了展示维度数字的灵活性，我们选择了 NHWC 图像和 HWIO 内核约定用于下面的 lax.conv_general_dilated。
dn = lax.conv_dimension_numbers(img.shape, # 只有ndim重要，形状无关紧要。
kernel.shape, # 只有ndim重要，形状无关紧要。
('NHWC', 'HWIO', 'NHWC')) # 关键部分
print(dn)
ConvDimensionNumbers(lhs_spec=(0, 3, 1, 2), rhs_spec=(3, 2, 0, 1), out_spec=(0, 3, 1, 2))
SAME 填充，无步幅，无扩张#
out = lax.conv_general_dilated(img, # lhs = 图像张量
kernel, # rhs = 卷积核张量
(1,1), # 窗口步幅
'SAME', # 填充模式
(1,1), # lhs/图像膨胀
(1,1), # 右侧/内核扩张
dn) # 维度编号 = 左操作数, 右操作数, 输出维度排列
print("out shape: ", out.shape)
print("First output channel:")
plt.figure(figsize=(10,10))
plt.imshow(np.array(out)[0,:,:,0]);
out shape: (1, 200, 198, 3)
First output channel:
有效填充，无步幅，无膨胀#
out = lax.conv_general_dilated(img, # lhs = 图像张量
kernel, # rhs = 卷积核张量
(1,1), # 窗口步幅
'VALID', # 填充模式
(1,1), # lhs/图像膨胀
(1,1), # rhs/内核扩张
dn) # dimension_numbers = 左操作数, 右操作数, 输出维度排列
print("out shape: ", out.shape, "DIFFERENT from above!")
print("First output channel:")
plt.figure(figsize=(10,10))
plt.imshow(np.array(out)[0,:,:,0]);
out shape: (1, 198, 196, 3) DIFFERENT from above!
First output channel:
SAME 填充，2,2 步幅，无扩张#
out = lax.conv_general_dilated(img, # lhs = 图像张量
kernel, # rhs = 卷积核张量
(2,2), # 窗口步幅
'SAME', # 填充模式
(1,1), # lhs/图像膨胀
(1,1), # 右半轴/核扩张
dn) # dimension_numbers = 左操作数, 右操作数, 输出维度排列
print("out shape: ", out.shape, " <-- half the size of above")
plt.figure(figsize=(10,10))
print("First output channel:")

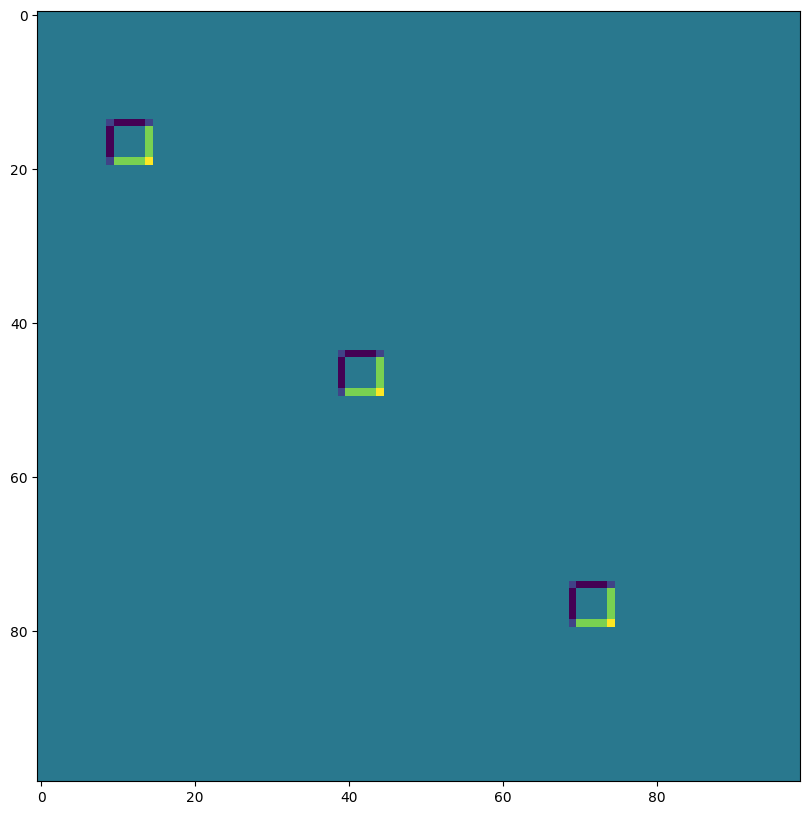

plt.imshow(np.array(out)[0,:,:,0]);
out shape: (1, 100, 99, 3) <-- half the size of above
First output channel:
VALID填充，无步幅，右侧卷积核扩张 ~ Atrous卷积（过度以便说明）#
out = lax.conv_general_dilated(img, # lhs = 图像张量
kernel, # rhs = 卷积核张量
(1,1), # 窗口步幅
'VALID', # 填充模式
(1,1), # lhs/图像膨胀
(12,12), # 右半轴/核扩张
dn) # dimension_numbers = 左操作数, 右操作数, 输出维度排列
print("out shape: ", out.shape)
plt.figure(figsize=(10,10))
print("First output channel:")

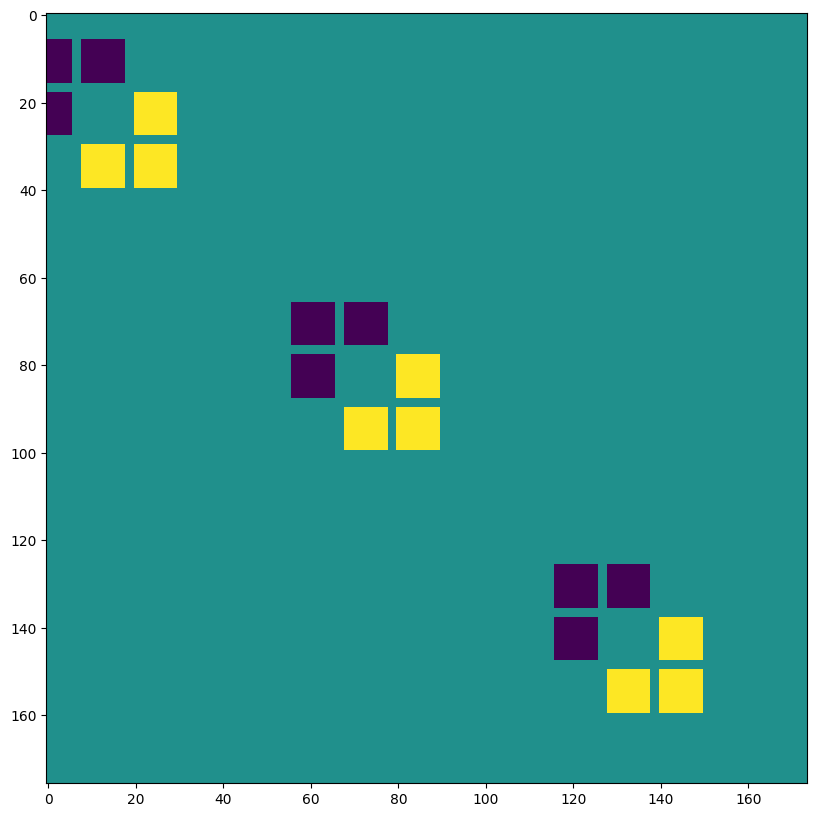

plt.imshow(np.array(out)[0,:,:,0]);
out shape: (1, 176, 174, 3)
First output channel:
有效填充，无步幅，左侧是输入扩张 ~ 转置卷积#
out = lax.conv_general_dilated(img, # lhs = 图像张量
kernel, # rhs = 卷积核张量
(1,1), # 窗口步幅
((0, 0), (0, 0)), # 填充模式
(2,2), # lhs/图像膨胀
(1,1), # rhs/内核扩张
dn) # dimension_numbers = 左操作数, 右操作数, 输出维度排列
print("out shape: ", out.shape, "<-- larger than original!")
plt.figure(figsize=(10,10))
print("First output channel:")
plt.imshow(np.array(out)[0,:,:,0]);
out shape: (1, 397, 393, 3) <-- larger than original!
First output channel:
我们可以使用最后一种方法，例如，实现_转置卷积_:
# 以下等同于tensorflow：
# N, H, W, C = img.shape
# out = tf.nn.conv2d_transpose(img, kernel, (N,2*H,2*W,C), (1,2,2,1))
# 转置卷积 = 180度核旋转加上左侧扩张
# 旋转内核180度：
kernel_rot = jnp.rot90(jnp.rot90(kernel, axes=(0,1)), axes=(0,1))
# 需要自定义输出填充：
padding = ((2, 1), (2, 1))
out = lax.conv_general_dilated(img, # lhs = 图像张量
kernel_rot, # rhs = 卷积核张量
(1,1), # 窗口步幅
padding, # 填充模式
(2,2), # lhs/图像膨胀
(1,1), # rhs/内核扩张
dn) # 维度编号 = 左操作数, 右操作数, 输出维度排列
print("out shape: ", out.shape, "<-- transposed_conv")
plt.figure(figsize=(10,10))
print("First output channel:")

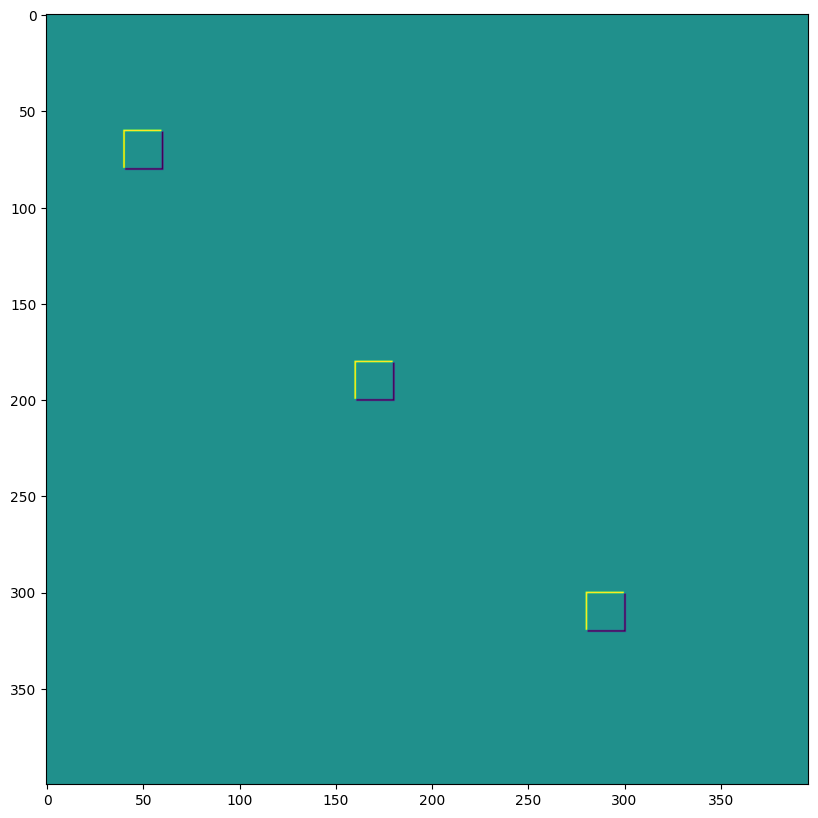

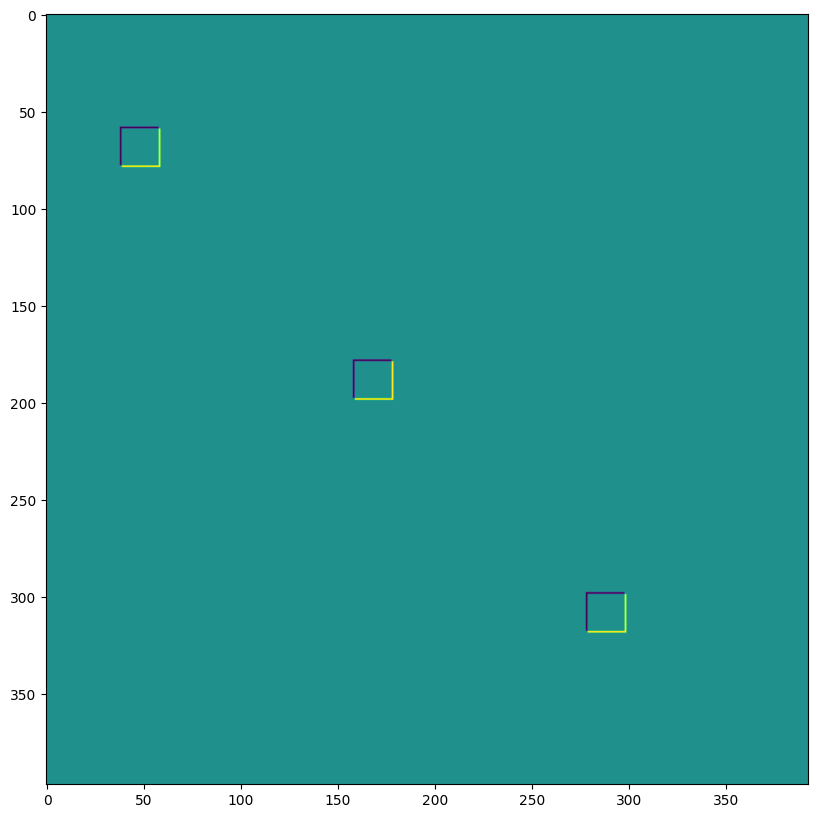

plt.imshow(np.array(out)[0,:,:,0]);
out shape: (1, 400, 396, 3) <-- transposed_conv
First output channel:
一维卷积#
您并不局限于2D卷积，下面是一个简单的一维示例：
# 一维核 - WIO布局
kernel = jnp.array([[[1, 0, -1], [-1, 0, 1]],
[[1, 1, 1], [-1, -1, -1]]],
dtype=jnp.float32).transpose([2,1,0])
# 一维数据 - NWC布局
data = np.zeros((1, 200, 2), dtype=jnp.float32)
for i in range(2):
for k in range(2):
x = 35*i + 30 + 60*k
data[0, x:x+30, k] = 1.0
print("in shapes:", data.shape, kernel.shape)
plt.figure(figsize=(10,5))
plt.plot(data[0]);
dn = lax.conv_dimension_numbers(data.shape, kernel.shape,
('NWC', 'WIO', 'NWC'))
print(dn)
out = lax.conv_general_dilated(data, # lhs = 图像张量
kernel, # rhs = 卷积核张量
(1,), # 窗口步幅
'SAME', # 填充模式
(1,), # lhs/图像膨胀
(1,), # 右半轴/核扩张
dn) # 维度编号 = 左操作数, 右操作数, 输出维度排列
print("out shape: ", out.shape)
plt.figure(figsize=(10,5))

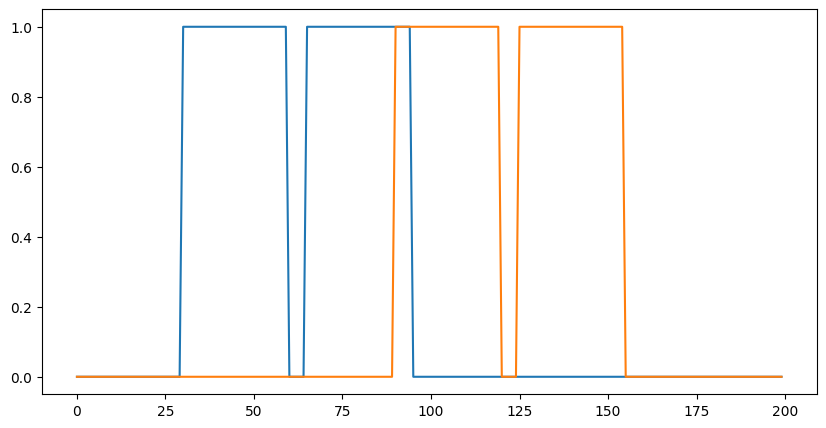

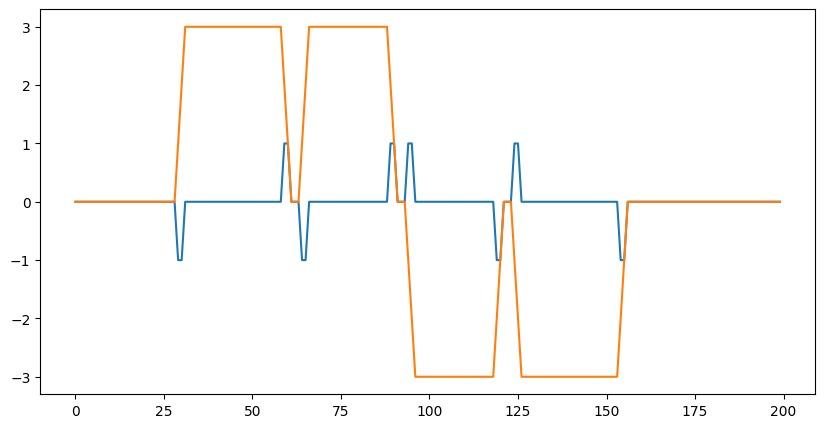

plt.plot(out[0]);
in shapes: (1, 200, 2) (3, 2, 2)
ConvDimensionNumbers(lhs_spec=(0, 2, 1), rhs_spec=(2, 1, 0), out_spec=(0, 2, 1))
out shape: (1, 200, 2)
3D 卷积#
import matplotlib as mpl
# 随机3D核 - HWDIO布局
kernel = jnp.array([
[[0, 0, 0], [0, 1, 0], [0, 0, 0]],
[[0, -1, 0], [-1, 0, -1], [0, -1, 0]],
[[0, 0, 0], [0, 1, 0], [0, 0, 0]]],
dtype=jnp.float32)[:, :, :, jnp.newaxis, jnp.newaxis]
# 三维数据 - NHWDC布局
data = jnp.zeros((1, 30, 30, 30, 1), dtype=jnp.float32)
x, y, z = np.mgrid[0:1:30j, 0:1:30j, 0:1:30j]
data += (jnp.sin(2*x*jnp.pi)*jnp.cos(2*y*jnp.pi)*jnp.cos(2*z*jnp.pi))[None,:,:,:,None]
print("in shapes:", data.shape, kernel.shape)
dn = lax.conv_dimension_numbers(data.shape, kernel.shape,
('NHWDC', 'HWDIO', 'NHWDC'))
print(dn)
out = lax.conv_general_dilated(data, # lhs = 图像张量
kernel, # rhs = 卷积核张量
(1,1,1), # 窗口步幅
'SAME', # 填充模式
(1,1,1), # lhs/图像膨胀
(1,1,1), # rhs/内核扩张
dn) # 维度编号
print("out shape: ", out.shape)
# 制作一些简单的三维密度图：
def make_alpha(cmap):
my_cmap = cmap(jnp.arange(cmap.N))
my_cmap[:,-1] = jnp.linspace(0, 1, cmap.N)**3
return mpl.colors.ListedColormap(my_cmap)
my_cmap = make_alpha(plt.cm.viridis)
fig = plt.figure()
ax = fig.add_subplot(projection='3d')
ax.scatter(x.ravel(), y.ravel(), z.ravel(), c=data.ravel(), cmap=my_cmap)
ax.axis('off')

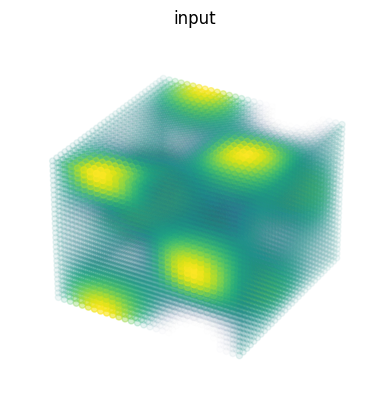

ax.set_title('input')
fig = plt.figure()
ax = fig.add_subplot(projection='3d')
ax.scatter(x.ravel(), y.ravel(), z.ravel(), c=out.ravel(), cmap=my_cmap)
ax.axis('off')

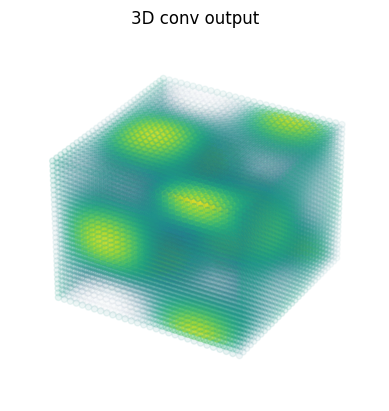

ax.set_title('3D conv output');
in shapes: (1, 30, 30, 30, 1) (3, 3, 3, 1, 1)
ConvDimensionNumbers(lhs_spec=(0, 4, 1, 2, 3), rhs_spec=(4, 3, 0, 1, 2), out_spec=(0, 4, 1, 2, 3))
out shape: (1, 30, 30, 30, 1)
