使用边界框进行目标检测

如需进行目标检测，您需要创建一个标注数据集。使用以下模板为图像添加矩形边界框，并对边界框内的内容进行标注。

图1：使用边界框进行目标检测。

旋转与锚点

请注意，当您旋转矩形（边界框）时，根据旋转方式的不同，锚点位置会有所变化。

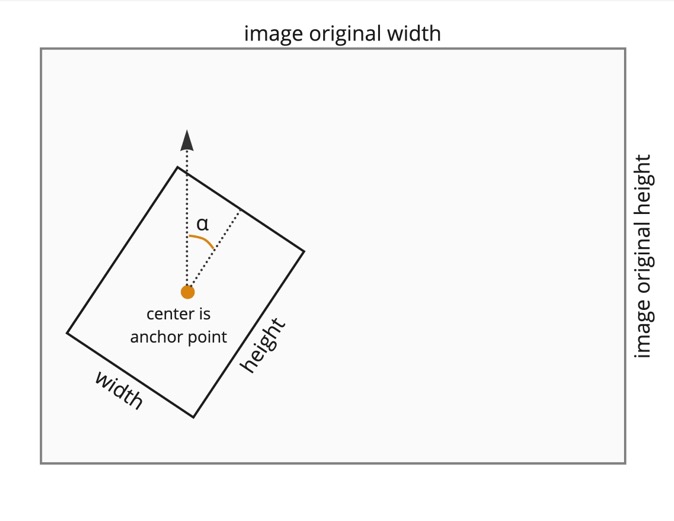

Label Studio 界面中的边界框旋转

如果在标注界面中使用鼠标旋转边界框，旋转锚点位于矩形的中心。

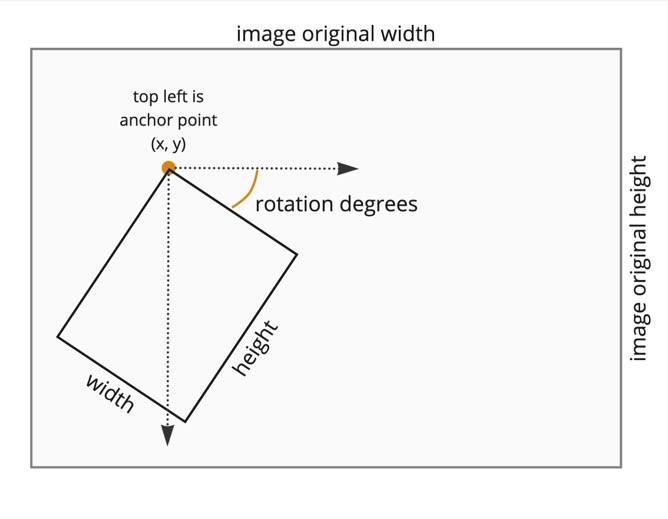

Label Studio 结果中的边界框旋转

如果通过直接编辑标注界面信息面板下的旋转角度来进行旋转，旋转锚点位于矩形的左上角。这也是Label Studio annotation.result[]['value']中保存的方式（无论您如何执行旋转操作）：

 {
  "x": 50,  # top left corner of the bounding box from 0 to 100% of the image width
  "y": 60,  # top left corner of the bounding box from 0 to 100% of the image height
  "width": 10,  # width of the bounding box from 0 to 100% of the image width
  "height": 20,  # height of the bounding box from 0 to 100% of the image height
  "rotation": 45  # rotation angle in degrees around the top left corner of the bounding box
}

创建旋转边界框

作为标注员，您可以使用“三点点击”或“两点点击”功能创建旋转边界框来标注图像。

• 首次点击点 - 绘制边界框的起始位置。
• 第二点点击 - 定义边界框的旋转角度和宽度。
• 第三点点击 - 绘制边界框的高度。

原点锚点0,0通过第一次点击放置，与基础边界框类似。第二个锚点将指示0,1的边缘角度和边界框的宽度。第三个也是最后一个锚点1,1将决定边界框的高度或最终尺寸。创建旋转边界框需要点击三次。

1. 绘制边界框的起始位置：选中标签并将鼠标移至画布上，点击放置第一个锚点0,0到画布任意位置。

2. 定义边界框的旋转角度和宽度: 将鼠标移动到放置第二个锚点的位置。

要完成方框的顶部边缘，click并release以放置第二个光标。

3. 绘制边界框的高度: 再次移动光标放置边界框的最终锚点以完成创建流程。此时，边界框的底边将跟随光标移动以显示高度。

4. 选择和旋转矩形: 现在您可以在不移动光标的情况下选择和旋转矩形。

方框绘制完成后将保持选中状态，除非另有设定。

Figure 2: Two point click rectangle.

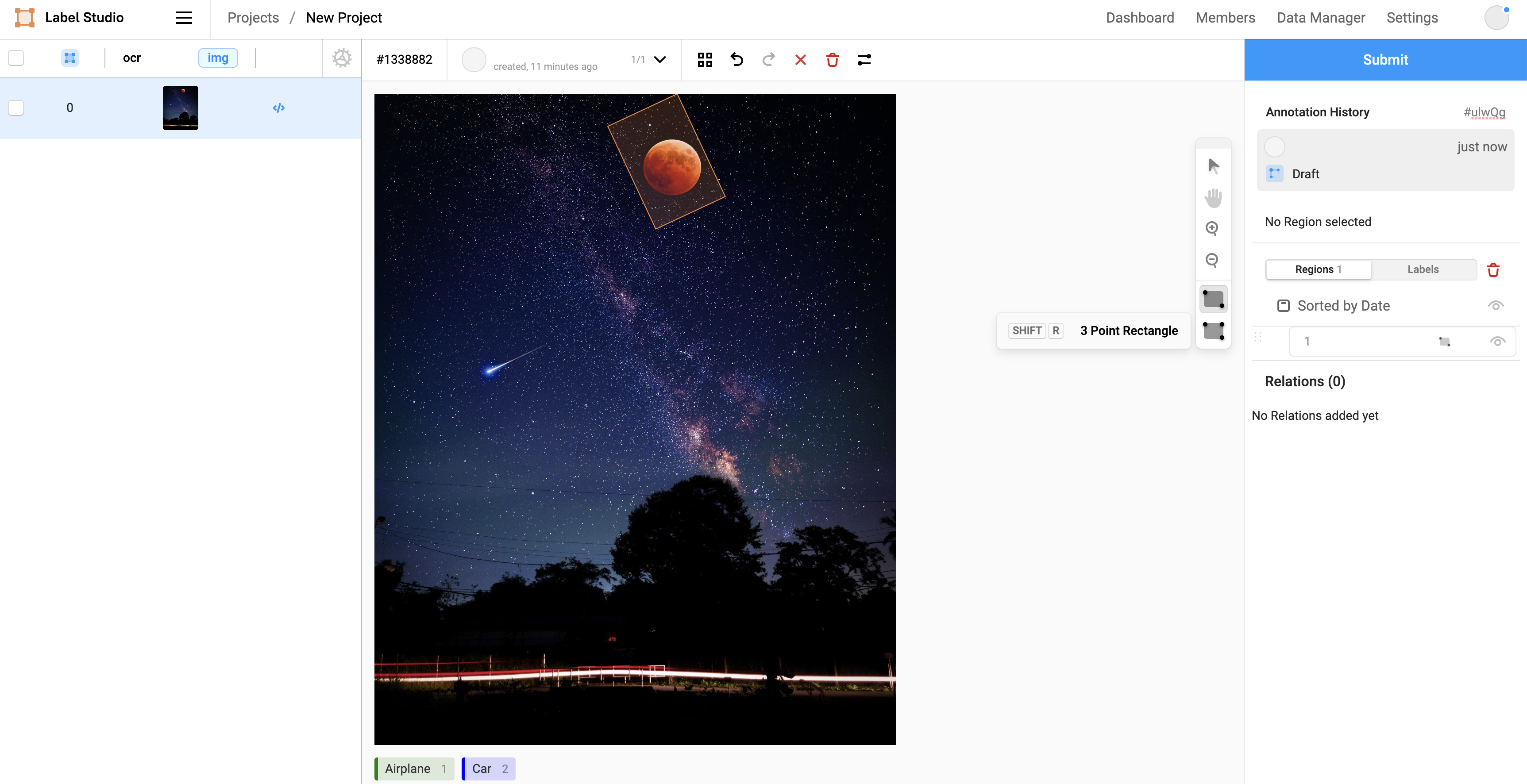

Figure 3: Three point click rectangle.

创建边界框后，您可以执行以下操作： - 通过移动锚点或边缘来调整边界框，将其定位到画布上的所需位置。 - 确定边界框的方向是否受到影响。 - 查看边界框的方向，并在创建过程中确定其朝向。

交互式模板预览

标注配置

<View>
  <Image name="image" value="$image"/>
  <RectangleLabels name="label" toName="image">
    <Label value="Airplane" background="green"/>
    <Label value="Car" background="blue"/>
  </RectangleLabels>
</View>

关于标注配置

所有标注配置必须包含在View标签内。

使用Image对象标签来指定需要标注的图像：

<Image name="image" value="$image"/>

使用RectangleLabels控制标签可同时为图像添加标签和矩形边界框。使用Label标签可控制框的颜色：

<RectangleLabels name="label" toName="image">
  <Label value="Airplane" background="green"/>
  <Label value="Car" background="blue"/>
</RectangleLabels>

增强此模板

为检测到的对象添加描述

如果想为带边界框的目标检测任务添加更多上下文信息，可以在标注配置中添加一些按区域的条件标注参数。

例如，为了提示标注者为检测到的对象添加描述，您可以在标注配置中添加以下内容：

<View visibleWhen="region-selected">
  <Header value="Describe object" />
  <TextArea name="answer" toName="image" editable="true"
            perRegion="true" required="true" />
  <Choices name="choices" toName="image"
           perRegion="true">
    <Choice value="Correct"/>
    <Choice value="Broken"/>
  </Choices>
</View>

View 标签的 visibleWhen 参数会在标注者选中边界框之前隐藏描述提示。

当标注者选择边界框后，Header会出现并为标注者提供操作指引。

TextArea 控件标签显示一个可编辑的文本框，适用于通过perRegion="true"参数指定的选定边界框。您还可以添加placeholder参数为标注人员提供提示文本。

此外，您可以使用带有perRegion参数的Choices标签，提示标注者为边界框内容提供额外反馈，例如框内物品的状态。
