Matplotlib 3.6.0 的新功能 (2022年9月15日)#

要查看自上次修订以来的所有问题和拉取请求列表，请参阅 GitHub 统计数据为 3.9.2 版本（2024年8月12日）。

图形和轴的创建 / 管理 #

`subplots`, `subplot_mosaic` 接受 height_ratios 和 width_ratios 参数 #

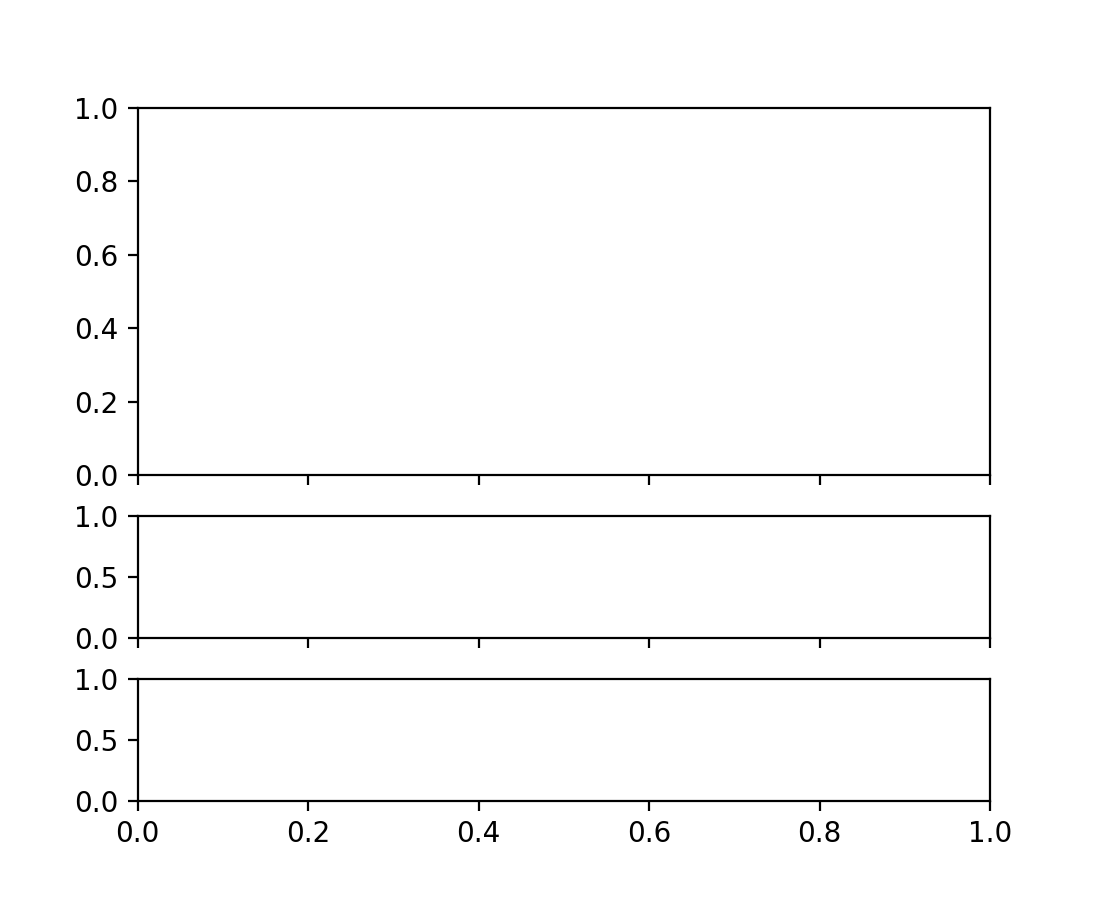

在 subplots 和 subplot_mosaic 中，列和行的相对宽度和高度可以通过向方法传递 height_ratios 和 width_ratios 关键字参数来控制：

fig = plt.figure()
axs = fig.subplots(3, 1, sharex=True, height_ratios=[3, 1, 1])

(Source code, 2x.png, png)

A figure with three subplots in three rows and one column. The height of the subplot in the first row is three times than the subplots in the 2nd and 3rd row.

之前，这需要通过 gridspec_kw 参数传递比率:

fig = plt.figure()
axs = fig.subplots(3, 1, sharex=True,
                   gridspec_kw=dict(height_ratios=[3, 1, 1]))

约束布局不再被视为实验性功能 #

约束布局引擎和API不再被视为实验性的。在没有弃用期的情况下，不再允许对行为和API进行任意更改。

新的 `layout_engine` 模块 #

Matplotlib 附带了 tight_layout 和 constrained_layout 布局引擎。提供了一个新的 layout_engine 模块，允许下游库编写自己的布局引擎，并且 Figure 对象现在可以将 LayoutEngine 子类作为 layout 参数的参数。

固定纵横比 Axes 的压缩布局 #

现在可以通过 fig, axs = plt.subplots(2, 3, layout='compressed') 将具有固定纵横比的 Axes 进行简单排列并打包在一起。

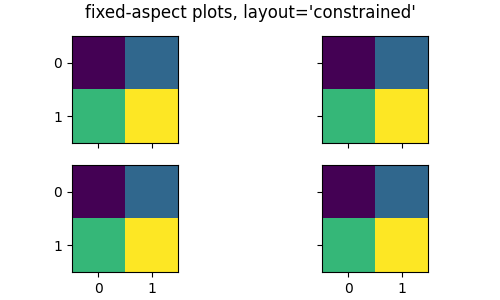

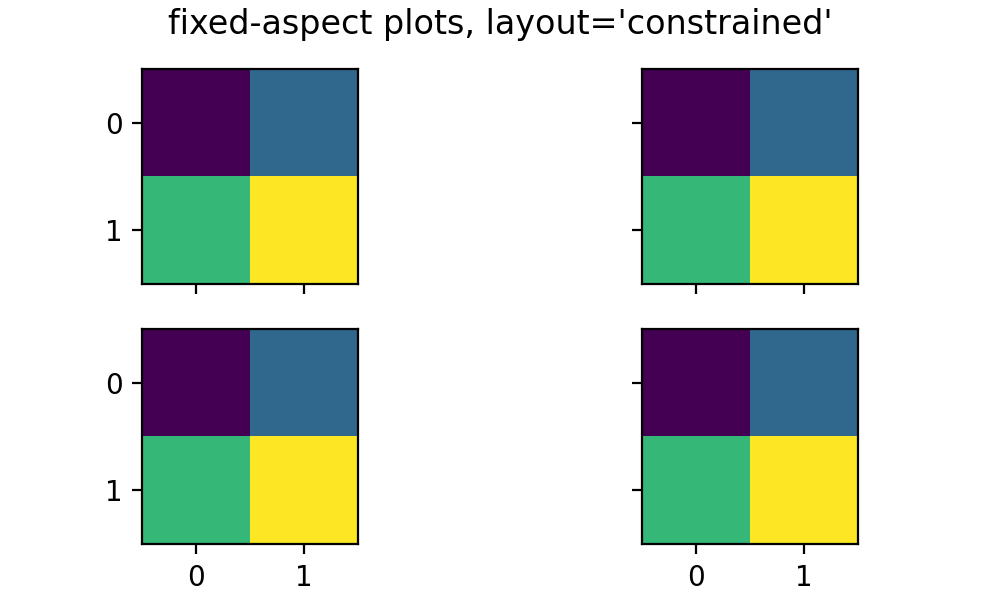

使用 layout='tight' 或 'constrained'，具有固定纵横比的 Axes 可能会在彼此之间留下较大的间隙：

(Source code, 2x.png, png)

使用 layout='compressed' 布局可以减少 Axes 之间的空间，并将额外空间添加到外部边距中：

(Source code, 2x.png, png)

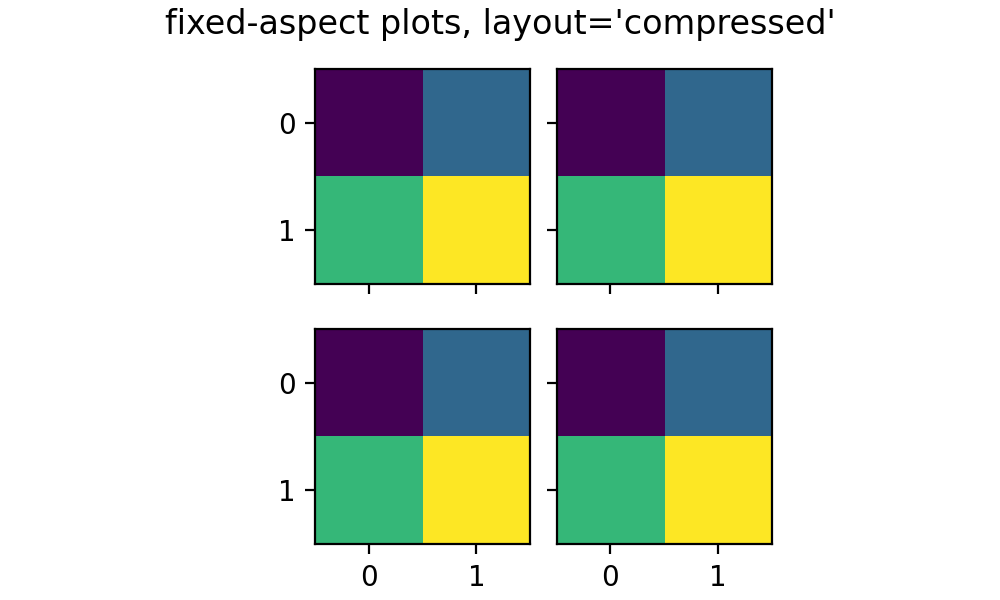

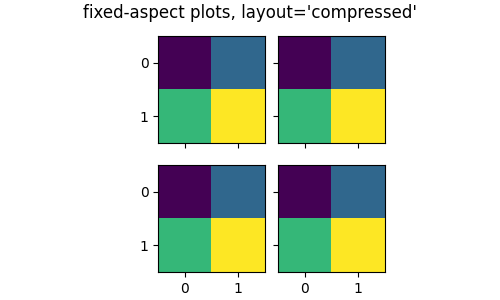

Four identical two by two heatmaps, each cell a different color: purple, blue, yellow, green going clockwise from upper left corner. The four heatmaps are laid out in a two by two grid with minimum white space between the heatmaps.

详情请参见固定纵横比轴的网格：“压缩”布局。

布局引擎现在可以被移除 #

现在可以通过调用 Figure.set_layout_engine 并传入 'none' 来移除 Figure 上的布局引擎。这在计算布局后可能很有用，以便减少计算量，例如，用于后续的动画循环。

可以随后设置不同的布局引擎，只要它与之前的布局引擎兼容。

`Axes.inset_axes` 灵活性 #

matplotlib.axes.Axes.inset_axes 现在接受 projection、polar 和 axes_class 关键字参数，因此可以返回 matplotlib.axes.Axes 的子类。

fig, ax = plt.subplots()

ax.plot([0, 2], [1, 2])

polar_ax = ax.inset_axes([0.75, 0.25, 0.2, 0.2], projection='polar')
polar_ax.plot([0, 2], [1, 2])

(Source code, 2x.png, png)

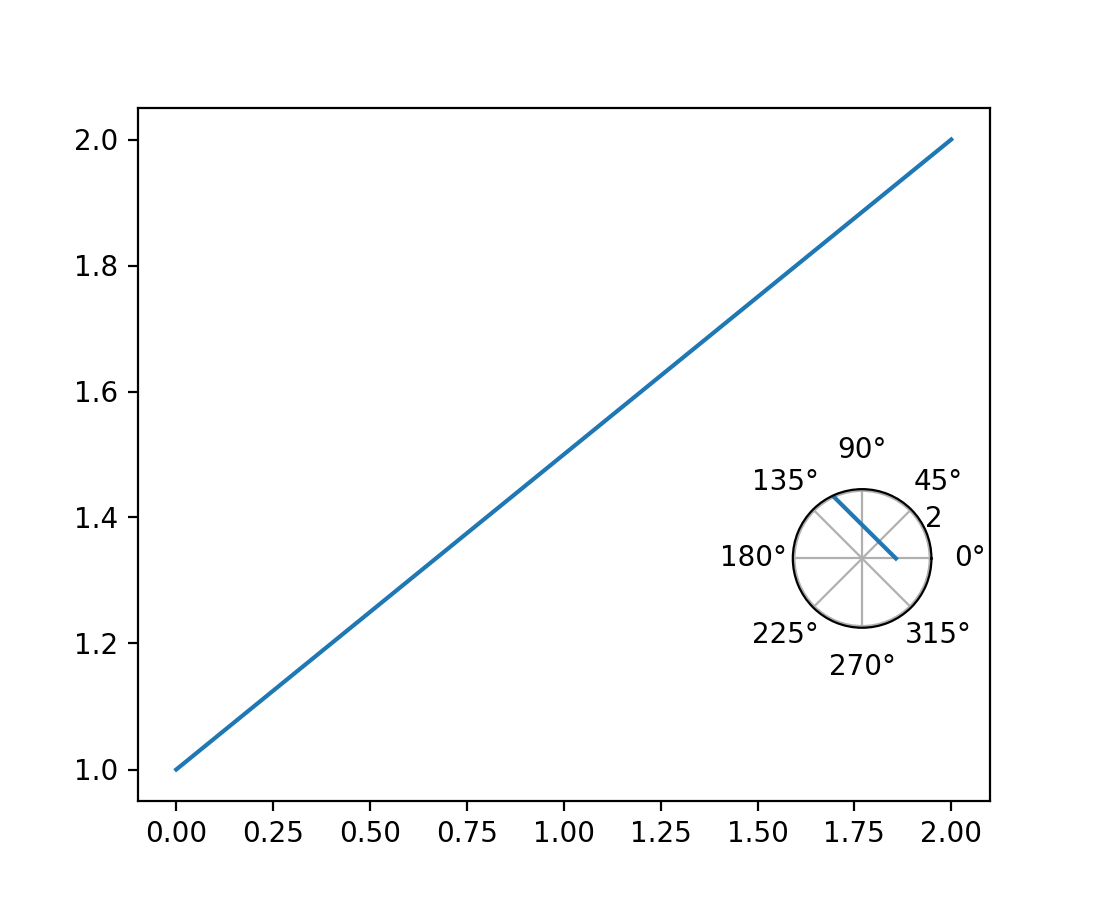

Plot of a straight line y=x, with a small inset axes in the lower right corner that shows a circle with radial grid lines and a line plotted in polar coordinates.

WebP 现在是一个支持的输出格式 #

现在可以通过使用 .webp 文件扩展名，或者传递 format='webp' 给 savefig 来将图像保存为 WebP 格式。这依赖于 Pillow 对 WebP 的支持。

垃圾回收不再在关闭图形时运行 #

Matplotlib 有许多循环引用（在 Figure 和 Manager 之间，在 Axes 和 Figure 之间，Axes 和 Artist 之间，Figure 和 Canvas 之间等），因此当用户放弃对 Figure 的最后一个引用（并从 pyplot 的状态中清除它）时，这些对象不会立即被删除。

为了解决这个问题，我们很早（自2004年之前）就在关闭代码中加入了 `gc.collect`（仅针对最低的两个代），以便及时清理我们留下的痕迹。然而，这既没有达到我们想要的效果（因为我们的对象实际上大部分都会存活），而且由于清除了第一代，使得我们的内存使用变得无界。

在创建图形和销毁图形之间存在非常紧密的循环的情况下（例如 plt.figure(); plt.close()），第一次生成永远不会增长到足够大，以至于Python会考虑在更高的代上运行收集。这将导致内存使用量无限制地增加，因为长期存在的对象永远不会被重新考虑以查找引用循环，因此永远不会被删除。

现在，当一个图形关闭时，我们不再进行任何垃圾收集，而是依赖Python自动决定定期运行垃圾收集。如果你有严格的内存要求，你可以自己调用 gc.collect，但这可能会在紧密的计算循环中影响性能。

绘图方法 #

条纹线（实验性）#

新的 gapcolor 参数用于 plot ，可以创建条纹线。

x = np.linspace(1., 3., 10)
y = x**3

fig, ax = plt.subplots()
ax.plot(x, y, linestyle='--', color='orange', gapcolor='blue',
        linewidth=3, label='a striped line')
ax.legend()

(Source code, 2x.png, png)

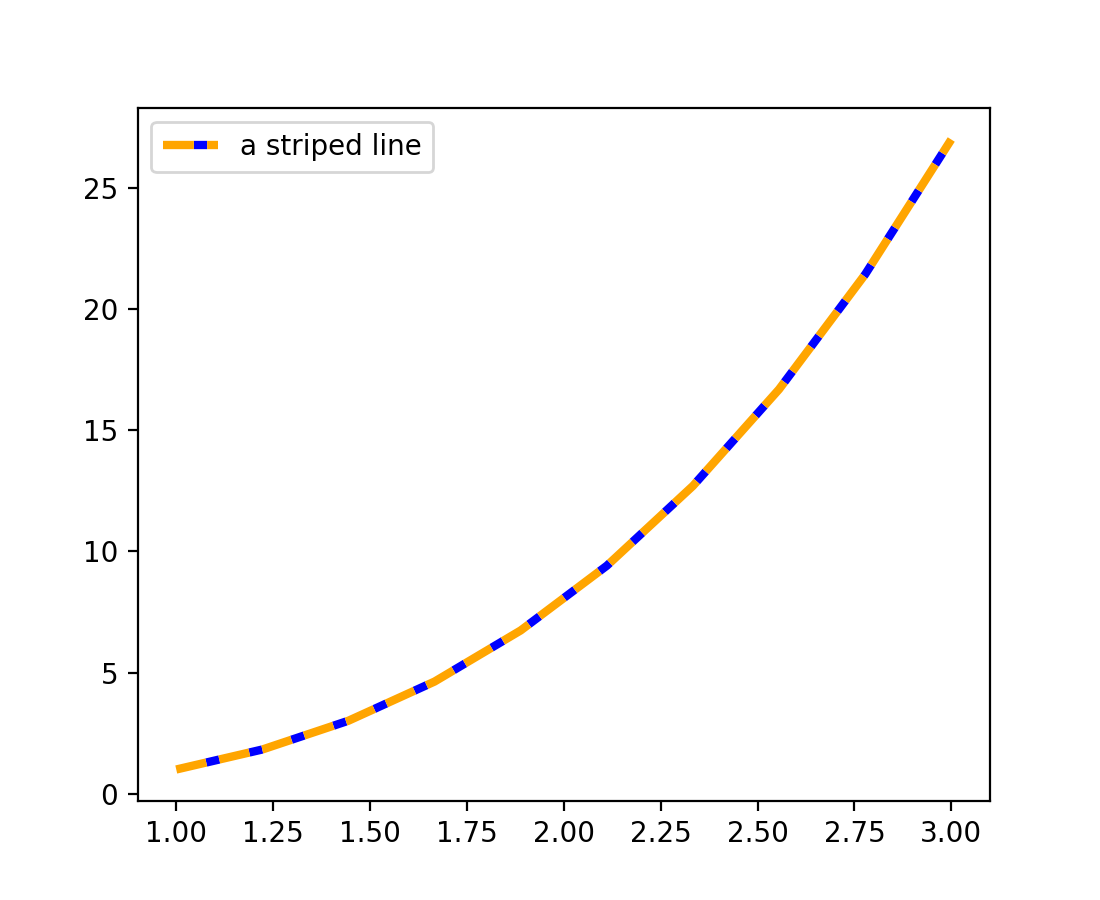

Plot of x**3 where the line is an orange-blue striped line, achieved using the keywords linestyle='--', color='orange', gapcolor='blue'

在 `bxp` 和 `boxplot` 中的箱线图中自定义帽宽 #

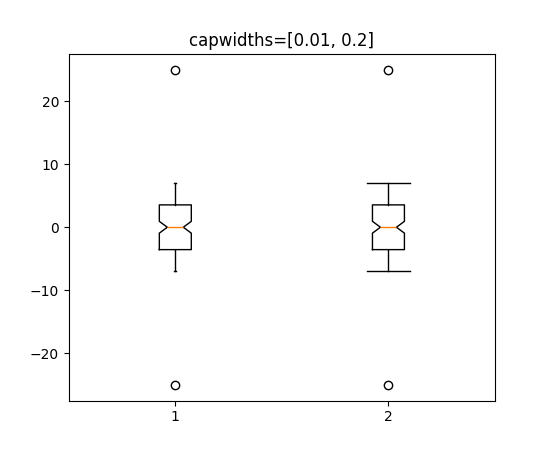

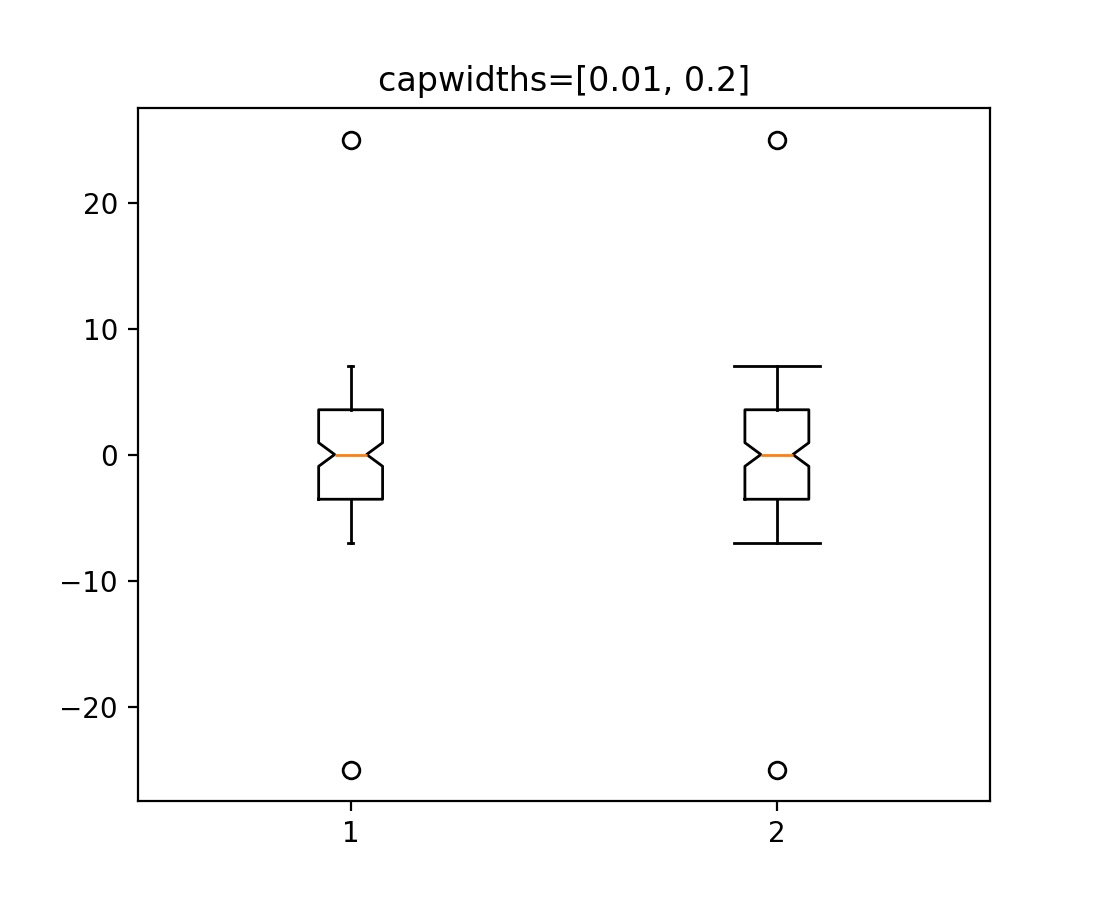

新的 capwidths 参数用于 bxp 和 boxplot，允许控制箱线图中帽子的宽度。

x = np.linspace(-7, 7, 140)
x = np.hstack([-25, x, 25])
capwidths = [0.01, 0.2]

fig, ax = plt.subplots()
ax.boxplot([x, x], notch=True, capwidths=capwidths)
ax.set_title(f'{capwidths=}')

(Source code, 2x.png, png)

在条形图中更容易标记条形 #

bar 和 barh 的 label 参数现在可以传递一个标签列表给条形图。该列表的长度必须与 x 相同，并标记各个条形。重复的标签不会去重，并且会导致重复的标签条目，因此最好在条形图的样式也不同的情况下使用（例如，通过传递一个列表给 color，如下所示。）

x = ["a", "b", "c"]
y = [10, 20, 15]
color = ['C0', 'C1', 'C2']

fig, ax = plt.subplots()
ax.bar(x, y, color=color, label=x)
ax.legend()

(Source code, 2x.png, png)

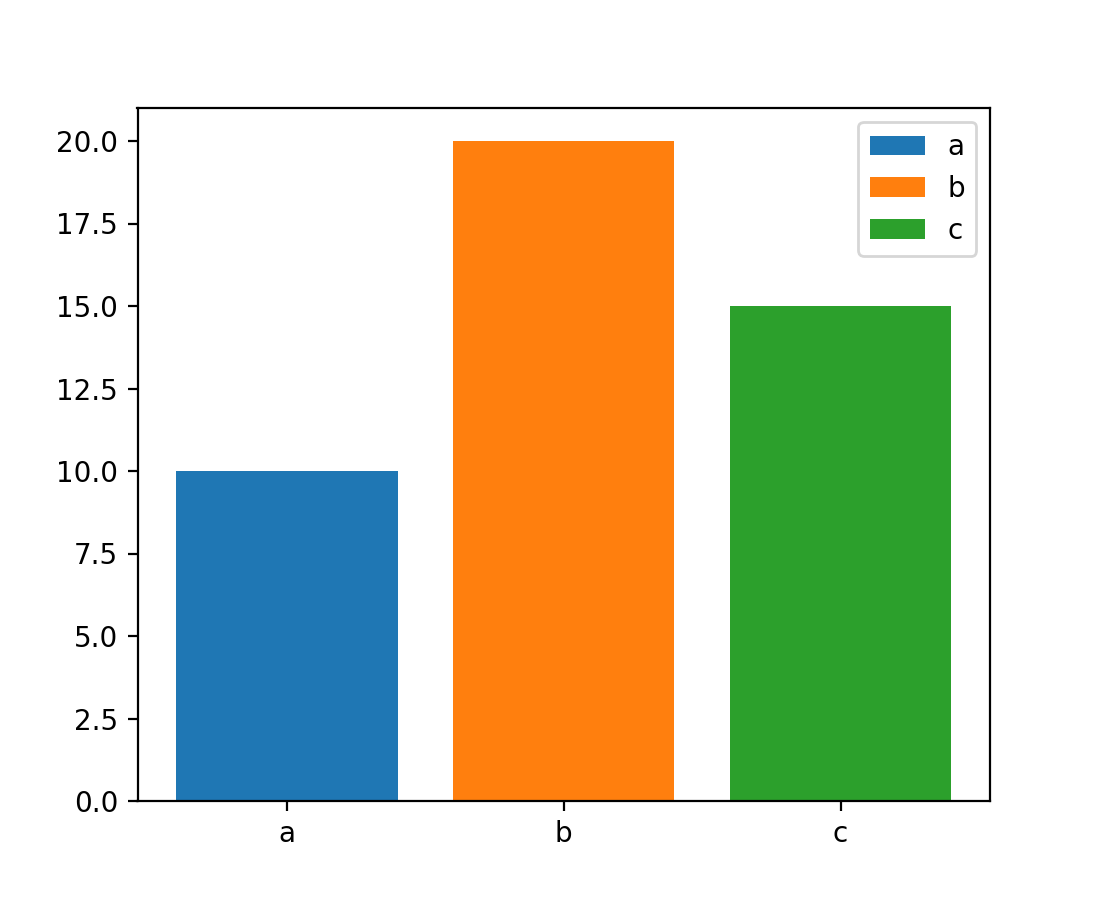

Bar chart: blue bar height 10, orange bar height 20, green bar height 15 legend with blue box labeled a, orange box labeled b, and green box labeled c

新样式格式字符串用于颜色条刻度 #

colorbar 的 format 参数（以及其他颜色条方法）现在接受 {} 样式的格式字符串。

fig, ax = plt.subplots()
im = ax.imshow(z)
fig.colorbar(im, format='{x:.2e}')  # Instead of '%.2e'

负轮廓的线条样式可以单独设置 #

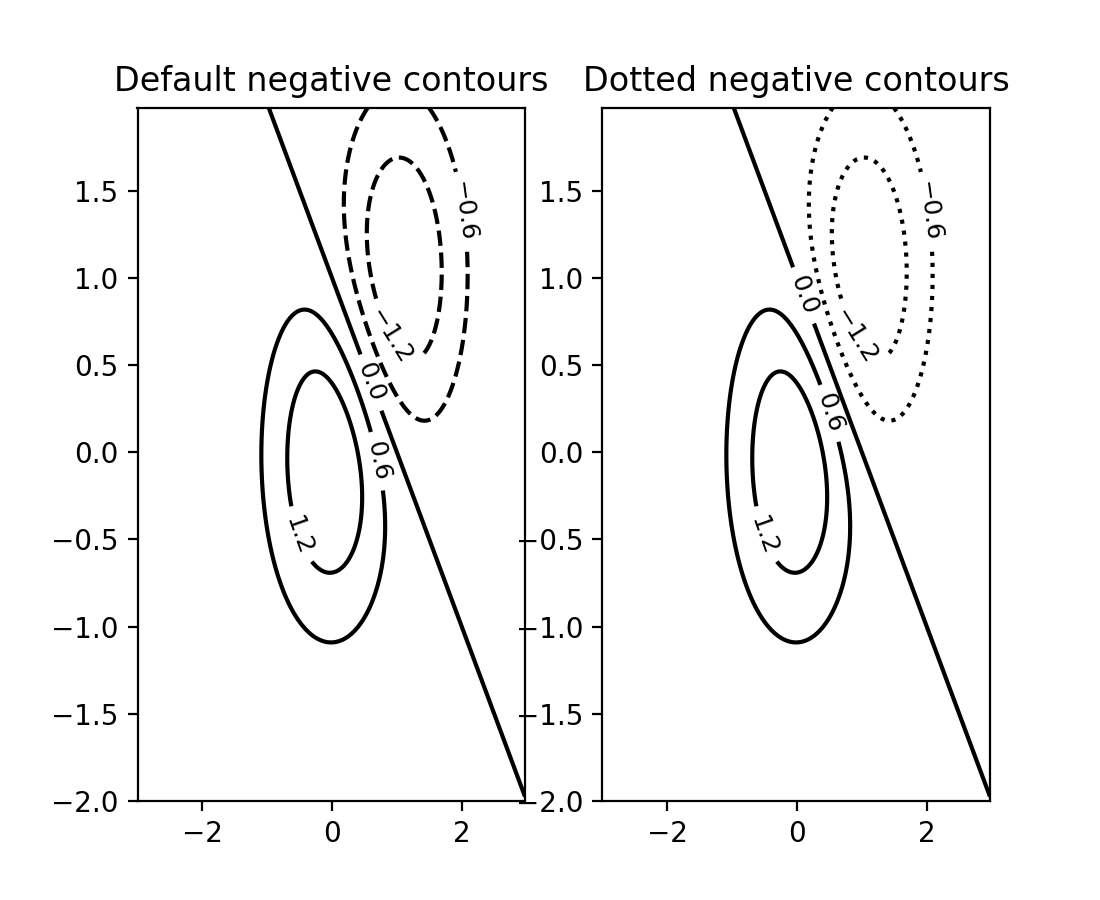

负轮廓的线条样式可以通过传递 negative_linestyles 参数给 Axes.contour 来设置。以前，这种样式只能通过 rcParams["contour.negative_linestyles"] 全局设置。

delta = 0.025
x = np.arange(-3.0, 3.0, delta)
y = np.arange(-2.0, 2.0, delta)
X, Y = np.meshgrid(x, y)
Z1 = np.exp(-X**2 - Y**2)
Z2 = np.exp(-(X - 1)**2 - (Y - 1)**2)
Z = (Z1 - Z2) * 2

fig, axs = plt.subplots(1, 2)

CS = axs[0].contour(X, Y, Z, 6, colors='k')
axs[0].clabel(CS, fontsize=9, inline=True)
axs[0].set_title('Default negative contours')

CS = axs[1].contour(X, Y, Z, 6, colors='k', negative_linestyles='dotted')
axs[1].clabel(CS, fontsize=9, inline=True)
axs[1].set_title('Dotted negative contours')

(Source code, 2x.png, png)

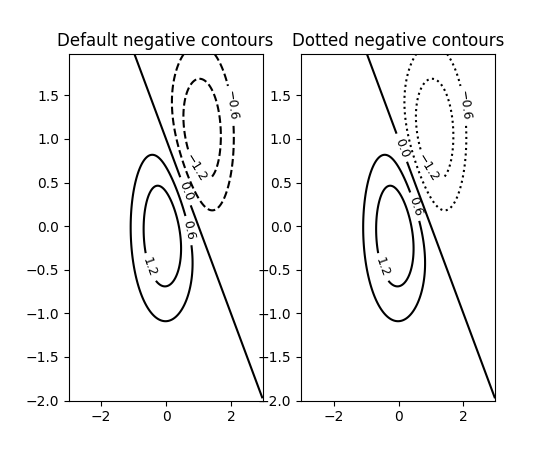

Two contour plots, each showing two positive and two negative contours. The positive contours are shown in solid black lines in both plots. In one plot the negative contours are shown in dashed lines, which is the current styling. In the other plot they're shown in dotted lines, which is one of the new options.

通过 ContourPy 改进的四边形轮廓计算 #

等高线函数 contour 和 contourf 新增了一个关键字参数 algorithm，用于控制计算等高线时使用的算法。可以选择四种算法之一，默认使用 algorithm='mpl2014'，这是自2014年以来Matplotlib一直在使用的算法。

之前 Matplotlib 自带了用于计算四边形网格等高线的 C++ 代码。现在改用外部库 ContourPy。

此时 algorithm 关键字参数的其他可能值是 'mpl2005'、'serial' 和 'threaded'；更多详情请参阅 ContourPy 文档。

备注

使用 algorithm='mpl2014' 生成的等高线和多边形将与更改前的结果在浮点精度范围内相同。例外情况是重复点，即包含相邻相同 (x, y) 点的等高线；以前会移除这些重复点，现在则保留。受此影响的等高线将产生相同的视觉效果，但等高线中的点数将会增加。

使用 clabel 获得的等高线标签位置也可能不同。

`errorbar` 支持 markerfacecoloralt#

现在，markerfacecoloralt 参数从 Axes.errorbar 传递给线条绘图器。文档现在准确列出了传递给 Line2D 的属性，而不是声称所有关键字参数都被传递。

x = np.arange(0.1, 4, 0.5)
y = np.exp(-x)

fig, ax = plt.subplots()
ax.errorbar(x, y, xerr=0.2, yerr=0.4,
            linestyle=':', color='darkgrey',
            marker='o', markersize=20, fillstyle='left',
            markerfacecolor='tab:blue', markerfacecoloralt='tab:orange',
            markeredgecolor='tab:brown', markeredgewidth=2)

(Source code, 2x.png, png)

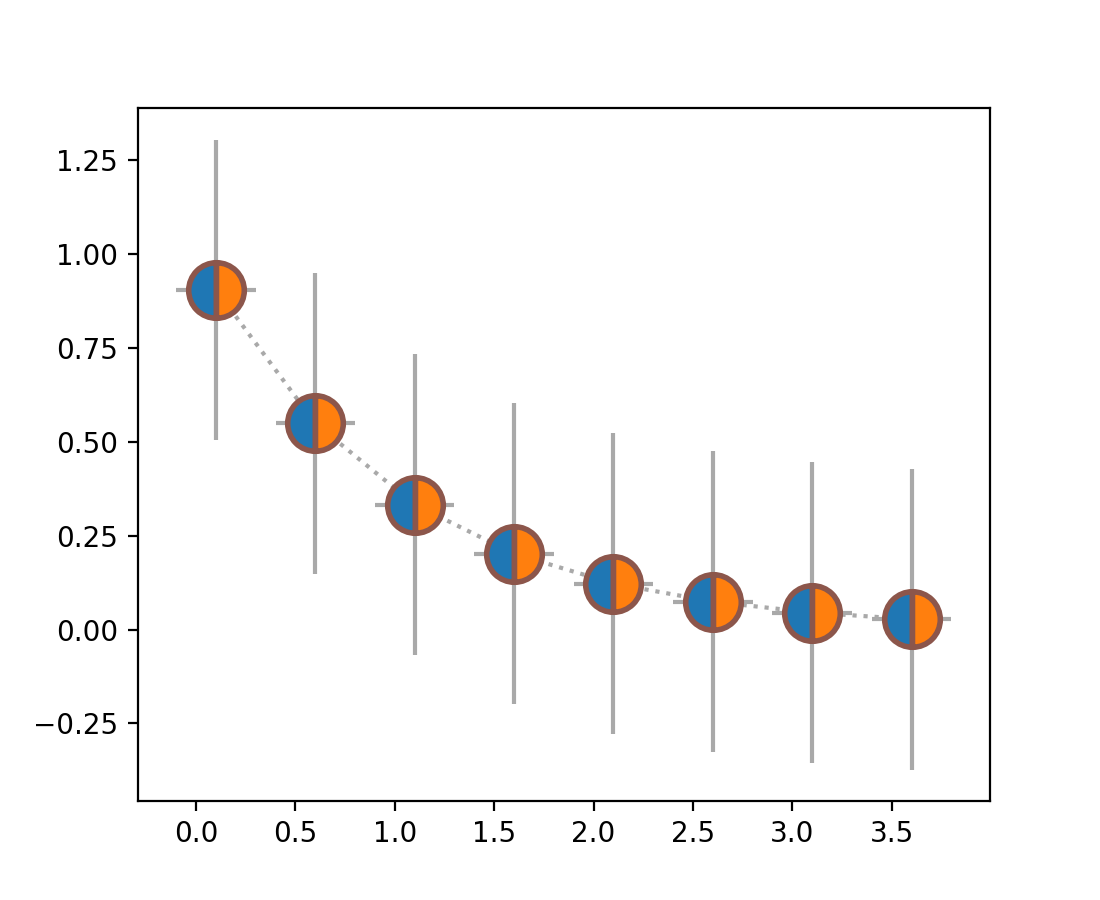

Graph with error bar showing ±0.2 error on the x-axis, and ±0.4 error on the y-axis. Error bar marker is a circle radius 20. Error bar face color is blue.

`streamplot` 可以禁用流线断裂 #

现在可以指定流图具有连续、不间断的流线。以前，流线会结束以限制单个网格单元内的线条数量。请参见以下图表之间的差异：

(Source code, 2x.png, png)

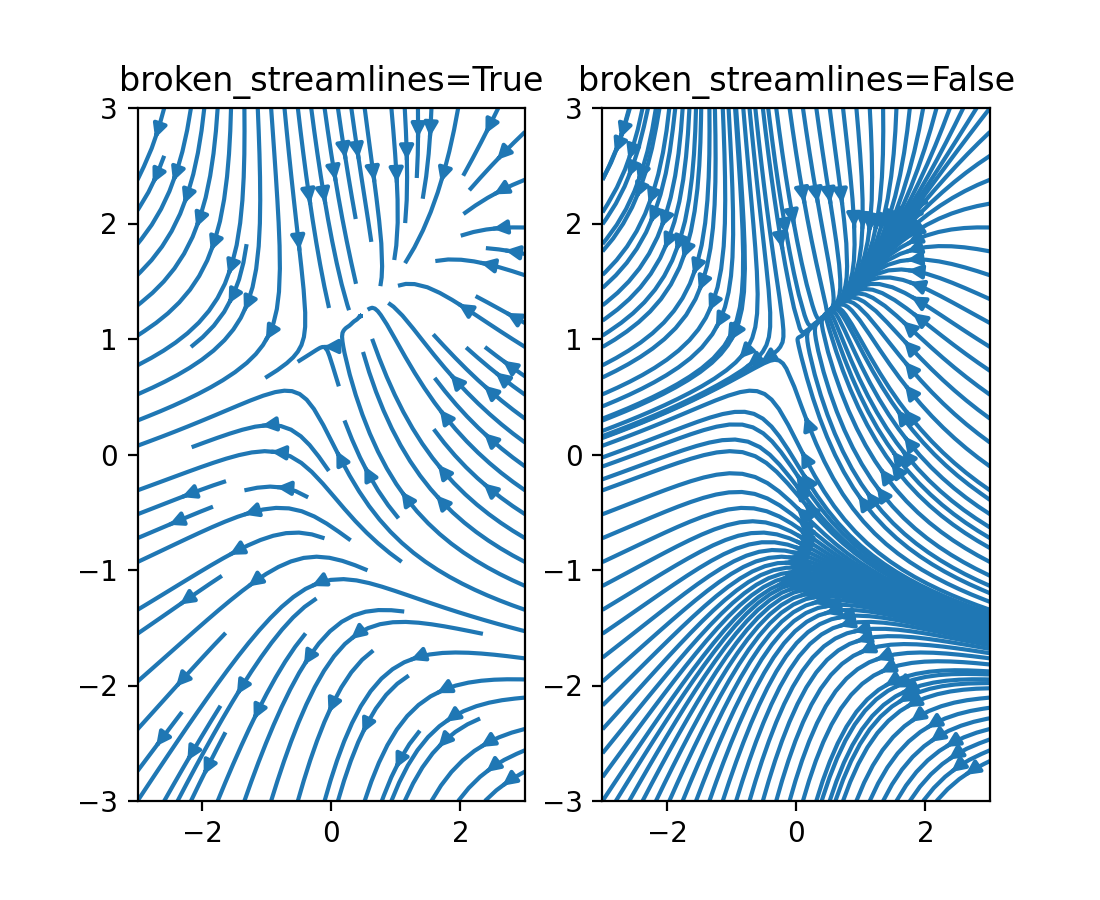

A figure with two streamplots. First streamplot has broken streamlines. Second streamplot has continuous streamlines.

新轴比例 `asinh` (实验性)#

新的 asinh 轴比例提供了一种替代 symlog 的方法，它在比例的准线性和渐近对数区域之间平滑过渡。这是基于一个反双曲正弦变换，允许绘制跨越多个数量级的正负值。

(Source code, 2x.png, png)

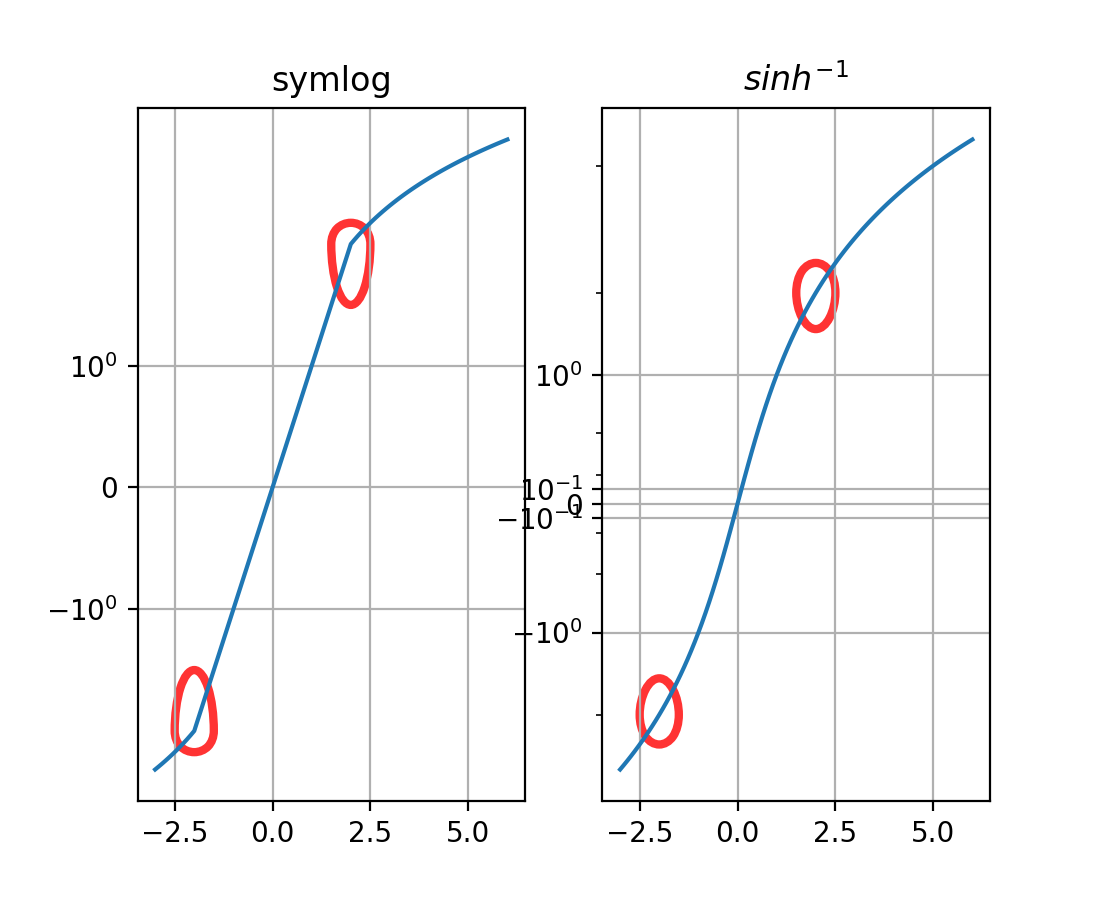

Figure with 2 subplots. Subplot on the left uses symlog scale on the y axis. The transition at -2 is not smooth. Subplot on the right use asinh scale. The transition at -2 is smooth.

`stairs(..., fill=True)` 通过设置线宽隐藏补丁边缘 #

stairs(..., fill=True) 之前通过设置 edgecolor="none" 隐藏了 Patch 的边缘。因此，稍后调用 set_color() 在 Patch 上会使 Patch 显得更大。

现在，通过使用 linewidth=0 ，可以防止这种明显的尺寸变化。同样，调用 stairs(..., fill=True, linewidth=3) 将表现得更加透明。

修复 Patch 类的虚线偏移 #

以前，在使用破折号元组设置 Patch 对象的线条样式时，偏移量会被忽略。现在，偏移量会如预期地应用于 Patch，并且可以像在 Line2D 对象中那样使用。

矩形补丁旋转点 #

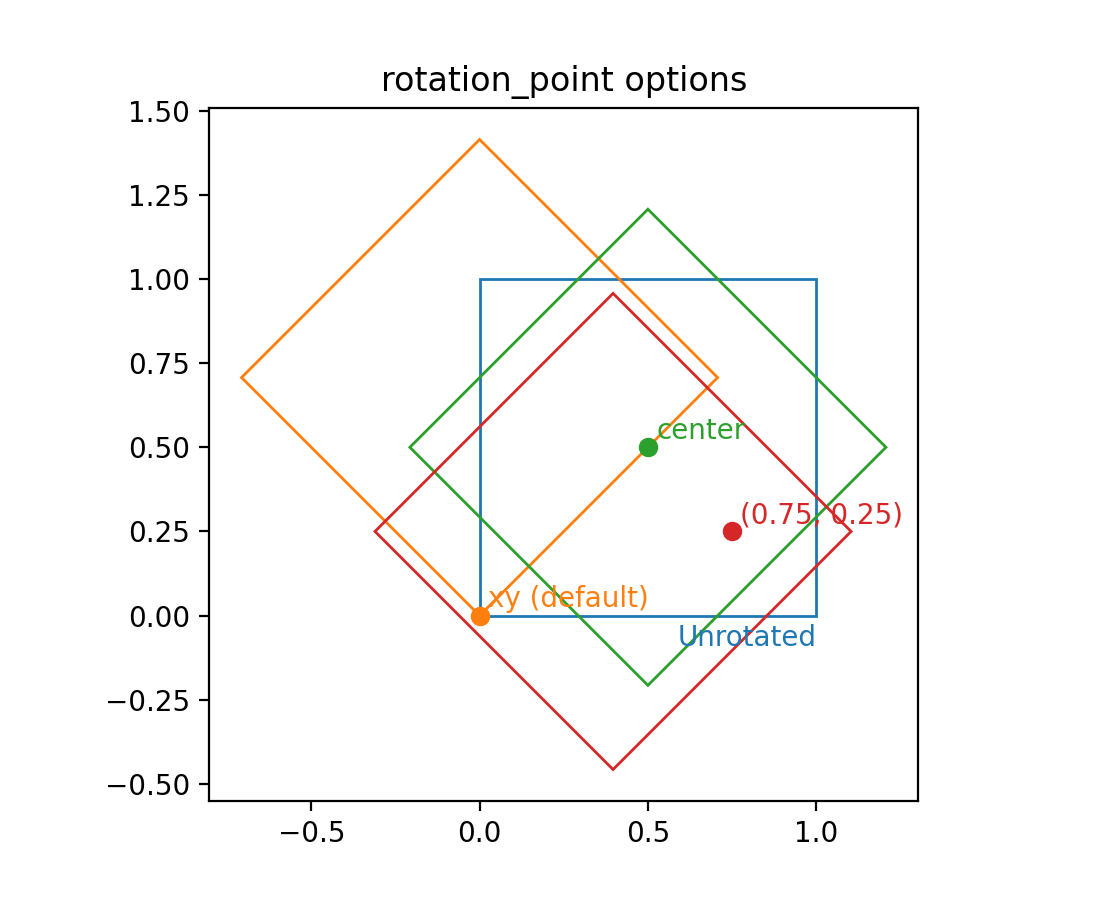

Rectangle 的旋转点现在可以通过 rotation_point 参数设置为 'xy'、'center' 或一个由两个数字组成的 2-tuple。

(Source code, 2x.png, png)

Blue square that isn't rotated. Green square rotated 45 degrees relative to center. Orange square rotated 45 degrees relative to lower right corner. Red square rotated 45 degrees relative to point in upper right quadrant.

颜色和颜色映射 #

颜色序列注册表 #

颜色序列注册表 ColorSequenceRegistry 包含了一系列（即简单的列表）Matplotlib 已知的颜色。通常不会直接使用它，而是通过 matplotlib.color_sequences 的全局实例来使用。

用于创建不同查找表大小的颜色映射方法 #

新方法 Colormap.resampled 创建一个新的 Colormap 实例，并指定查找表的大小。这是通过 get_cmap 操作查找表大小的替代方法。

使用:

get_cmap(name).resampled(N)

代替:

get_cmap(name, lut=N)

用字符串设置规范 #

现在可以使用相应尺度的字符串名称来设置规范（例如在图像上），例如 imshow(array, norm="log")。请注意，在这种情况下，也可以传递 vmin 和 vmax，因为会在幕后创建一个新的 Norm 实例。

标题、刻度和标签 #

`plt.xticks` 和 `plt.yticks` 支持 minor 关键字参数 #

现在可以通过设置 minor=True 来使用 pyplot.xticks 和 pyplot.yticks 设置或获取次刻度。

plt.figure()
plt.plot([1, 2, 3, 3.5], [2, 1, 0, -0.5])
plt.xticks([1, 2, 3], ["One", "Zwei", "Trois"])
plt.xticks([np.sqrt(2), 2.5, np.pi],
           [r"$\sqrt{2}$", r"$\frac{5}{2}$", r"$\pi$"], minor=True)

(Source code, 2x.png, png)

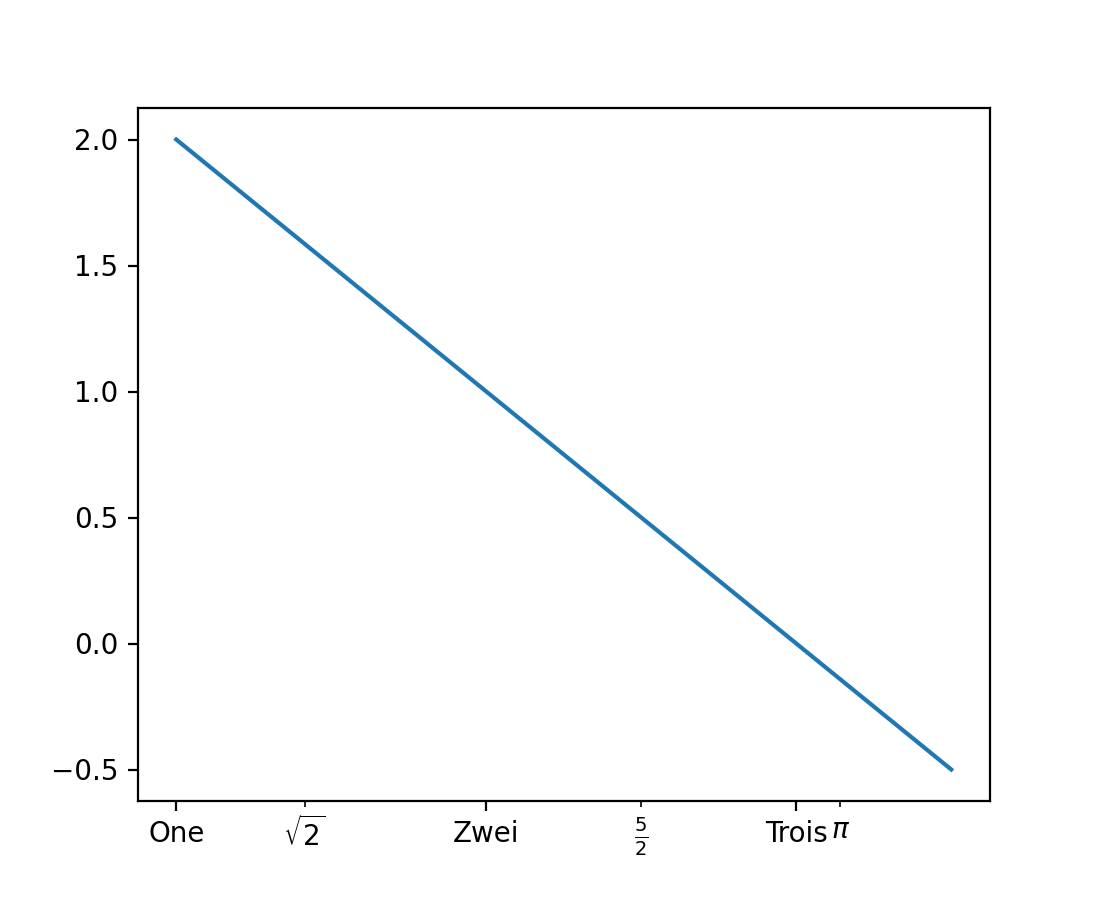

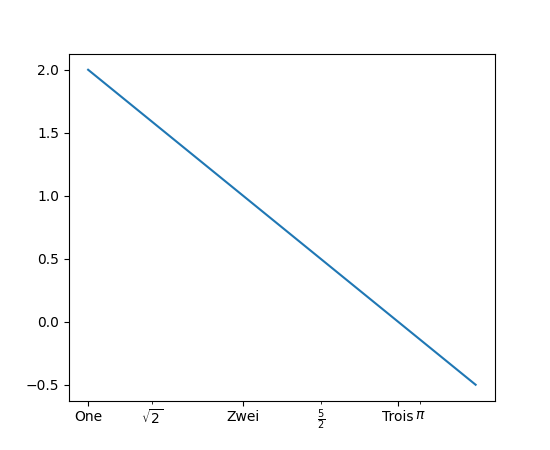

Plot showing a line from 1,2 to 3.5,-0.5. X axis showing the 1, 2 and 3 minor ticks on the x axis as One, Zwei, Trois.

图例 #

图例可以控制标题和手柄的对齐方式 #

Legend 现在支持通过关键字参数 alignment 控制标题和句柄的对齐方式。你也可以使用 Legend.set_alignment 来控制现有图例的对齐方式。

fig, axs = plt.subplots(3, 1)
for i, alignment in enumerate(['left', 'center', 'right']):
    axs[i].plot(range(10), label='test')
    axs[i].legend(title=f'{alignment=}', alignment=alignment)

(Source code, 2x.png, png)

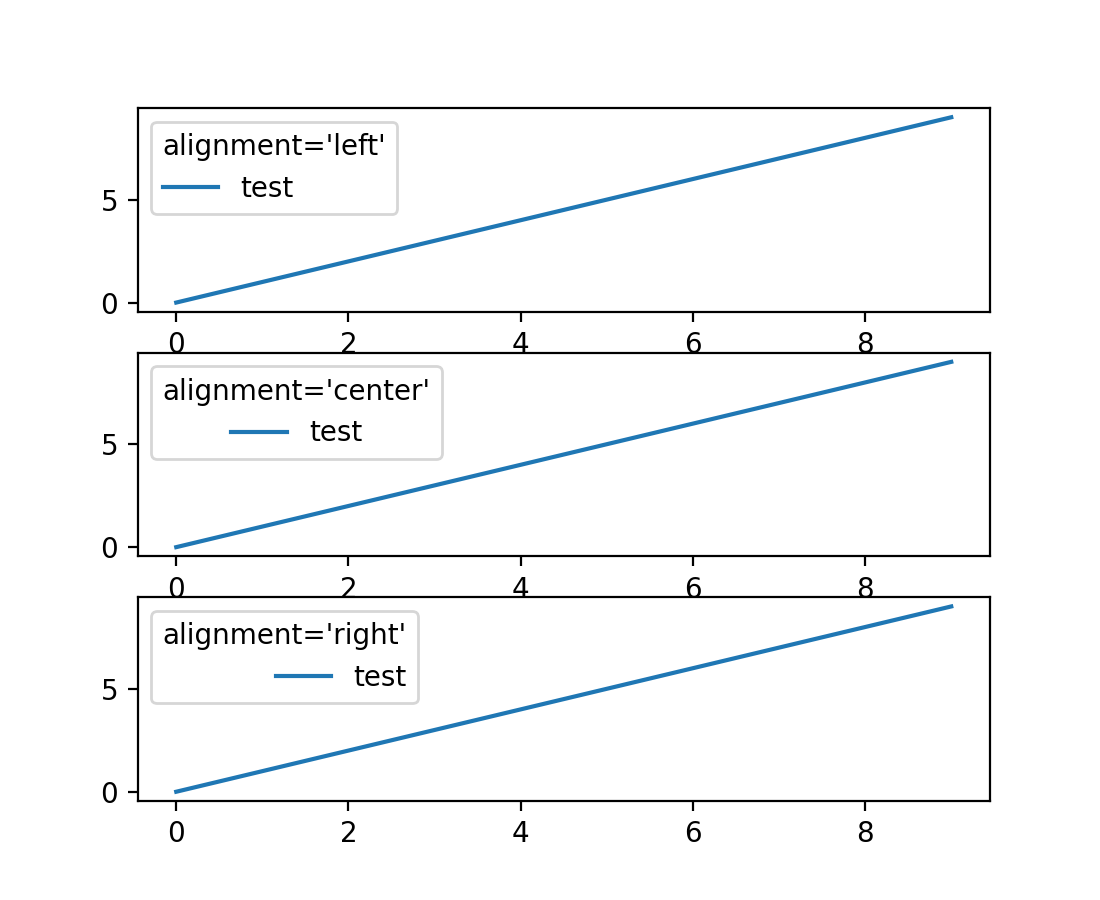

Figure with 3 subplots. All the subplots are titled test. The three subplots have legends titled alignment='left', alignment='center', alignment='right'. The legend texts are respectively aligned left, center and right.

ncol 关键字参数已重命名为 ncols#

用于控制列数的 legend 的 ncol 关键字参数已重命名为 ncols，以与 subplots 和 GridSpec 的 ncols 和 nrows 关键字保持一致。ncol 仍然支持向后兼容，但不推荐使用。

标记 #

`marker` 现在可以设置为字符串 "none"#

字符串 "none" 表示 无标记，与其他支持小写版本的 API 一致。推荐使用 "none" 而不是 "None"，以避免与 None 对象混淆。

自定义 `MarkerStyle` 的连接和封口样式 #

新的 MarkerStyle 参数允许控制连接样式和端点样式，并允许用户提供一个应用于标记的变换（例如旋转）。

from matplotlib.markers import CapStyle, JoinStyle, MarkerStyle
from matplotlib.transforms import Affine2D

fig, axs = plt.subplots(3, 1, layout='constrained')
for ax in axs:
    ax.axis('off')
    ax.set_xlim(-0.5, 2.5)

axs[0].set_title('Cap styles', fontsize=14)
for col, cap in enumerate(CapStyle):
    axs[0].plot(col, 0, markersize=32, markeredgewidth=8,
                marker=MarkerStyle('1', capstyle=cap))
    # Show the marker edge for comparison with the cap.
    axs[0].plot(col, 0, markersize=32, markeredgewidth=1,
                markerfacecolor='none', markeredgecolor='lightgrey',
                marker=MarkerStyle('1'))
    axs[0].annotate(cap.name, (col, 0),
                    xytext=(20, -5), textcoords='offset points')

axs[1].set_title('Join styles', fontsize=14)
for col, join in enumerate(JoinStyle):
    axs[1].plot(col, 0, markersize=32, markeredgewidth=8,
                marker=MarkerStyle('*', joinstyle=join))
    # Show the marker edge for comparison with the join.
    axs[1].plot(col, 0, markersize=32, markeredgewidth=1,
                markerfacecolor='none', markeredgecolor='lightgrey',
                marker=MarkerStyle('*'))
    axs[1].annotate(join.name, (col, 0),
                    xytext=(20, -5), textcoords='offset points')

axs[2].set_title('Arbitrary transforms', fontsize=14)
for col, (size, rot) in enumerate(zip([2, 5, 7], [0, 45, 90])):
    t = Affine2D().rotate_deg(rot).scale(size)
    axs[2].plot(col, 0, marker=MarkerStyle('*', transform=t))

(Source code, 2x.png, png)

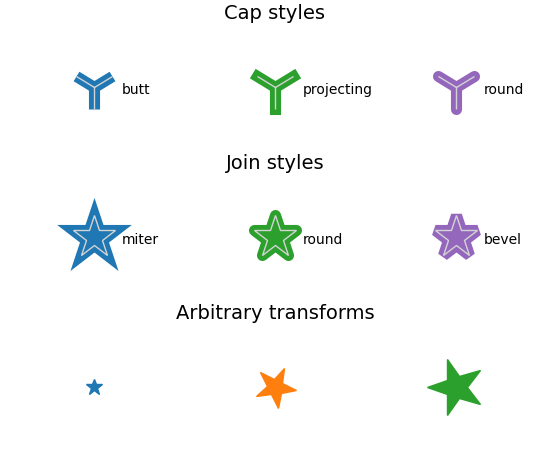

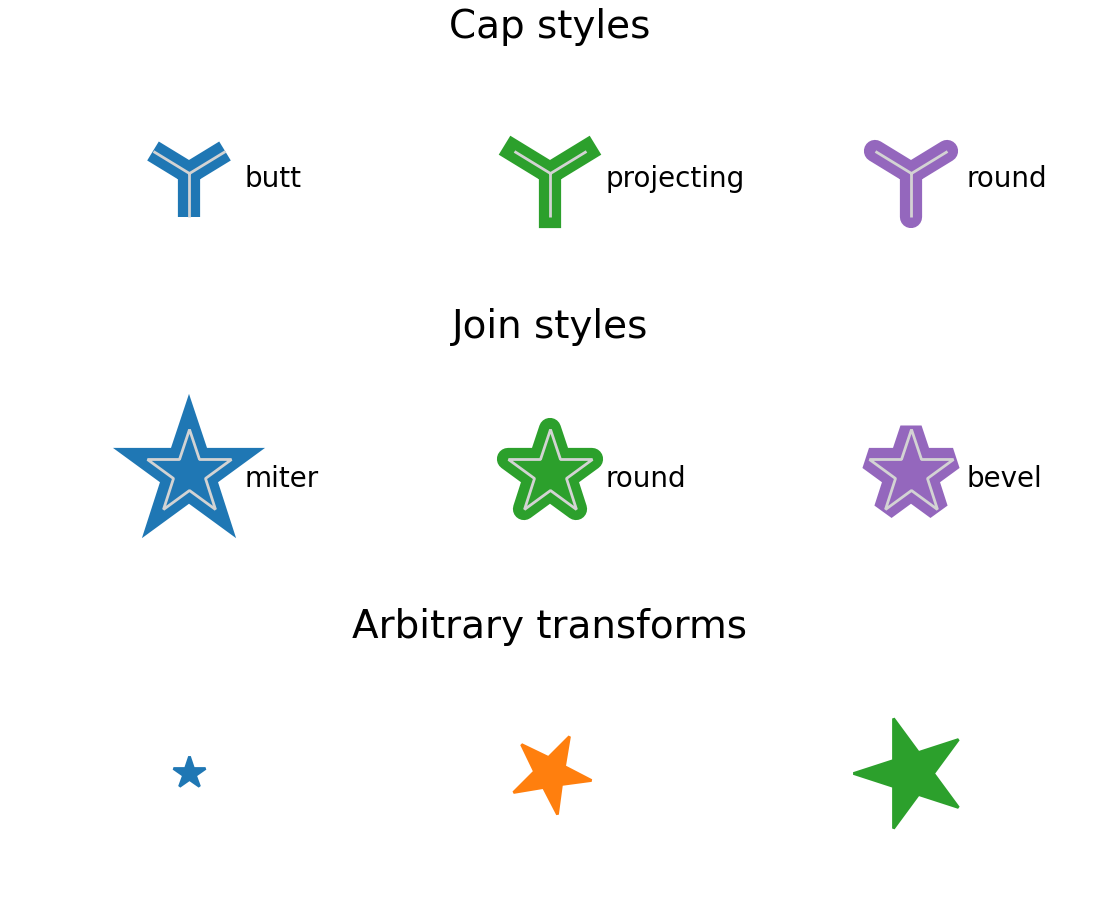

Three rows of markers, columns are blue, green, and purple. First row is y-shaped markers with different capstyles: butt, end is squared off at endpoint; projecting, end is squared off at short distance from endpoint; round, end is rounded. Second row is star-shaped markers with different join styles: miter, star points are sharp triangles; round, star points are rounded; bevel, star points are beveled. Last row shows stars rotated at different angles: small star rotated 0 degrees - top point vertical; medium star rotated 45 degrees - top point tilted right; large star rotated 90 degrees - top point tilted left.

字体和文本 #

字体回退 #

现在可以指定字体家族列表，Matplotlib 将按顺序尝试这些字体以找到所需的字形。

plt.rcParams["font.size"] = 20
fig = plt.figure(figsize=(4.75, 1.85))

text = "There are 几个汉字 in between!"
fig.text(0.05, 0.65, text, family=["Noto Sans CJK JP", "Noto Sans TC"])
fig.text(0.05, 0.45, text, family=["DejaVu Sans", "Noto Sans CJK JP", "Noto Sans TC"])

(Source code)

目前，这适用于 Agg（以及所有 GUI 嵌入）、svg、pdf、ps 和内联后端。

可用字体名称列表 #

可用字体列表现在很容易访问。要获取 Matplotlib 中可用字体名称的列表，请使用：

from matplotlib import font_manager
font_manager.get_font_names()

`math_to_image` 现在有一个 color 关键字参数 #

为了轻松支持依赖于 Matplotlib 的 MathText 渲染来生成方程图像的外部库，向 math_to_image 添加了一个 color 关键字参数。

from matplotlib import mathtext
mathtext.math_to_image('$x^2$', 'filename.png', color='Maroon')

活动URL区域随链接文本旋转 #

当链接文本在图形中旋转时，活动URL区域现在将包括旋转后的链接区域。以前，活动区域保持在原始的、未旋转的位置。

rcParams 改进 #

允许全局设置图标签的大小和权重，并与标题分开设置 #

对于图形标签 Figure.supxlabel 和 Figure.supylabel，可以使用 rcParams["figure.labelsize"] (default: 'large') 和 rcParams["figure.labelweight"] (default: 'normal') 分别设置标签的大小和粗细，这与图形标题不同。

# Original (previously combined with below) rcParams:
plt.rcParams['figure.titlesize'] = 64
plt.rcParams['figure.titleweight'] = 'bold'

# New rcParams:
plt.rcParams['figure.labelsize'] = 32
plt.rcParams['figure.labelweight'] = 'bold'

fig, axs = plt.subplots(2, 2, layout='constrained')
for ax in axs.flat:
    ax.set(xlabel='xlabel', ylabel='ylabel')

fig.suptitle('suptitle')
fig.supxlabel('supxlabel')
fig.supylabel('supylabel')

(Source code, 2x.png, png)

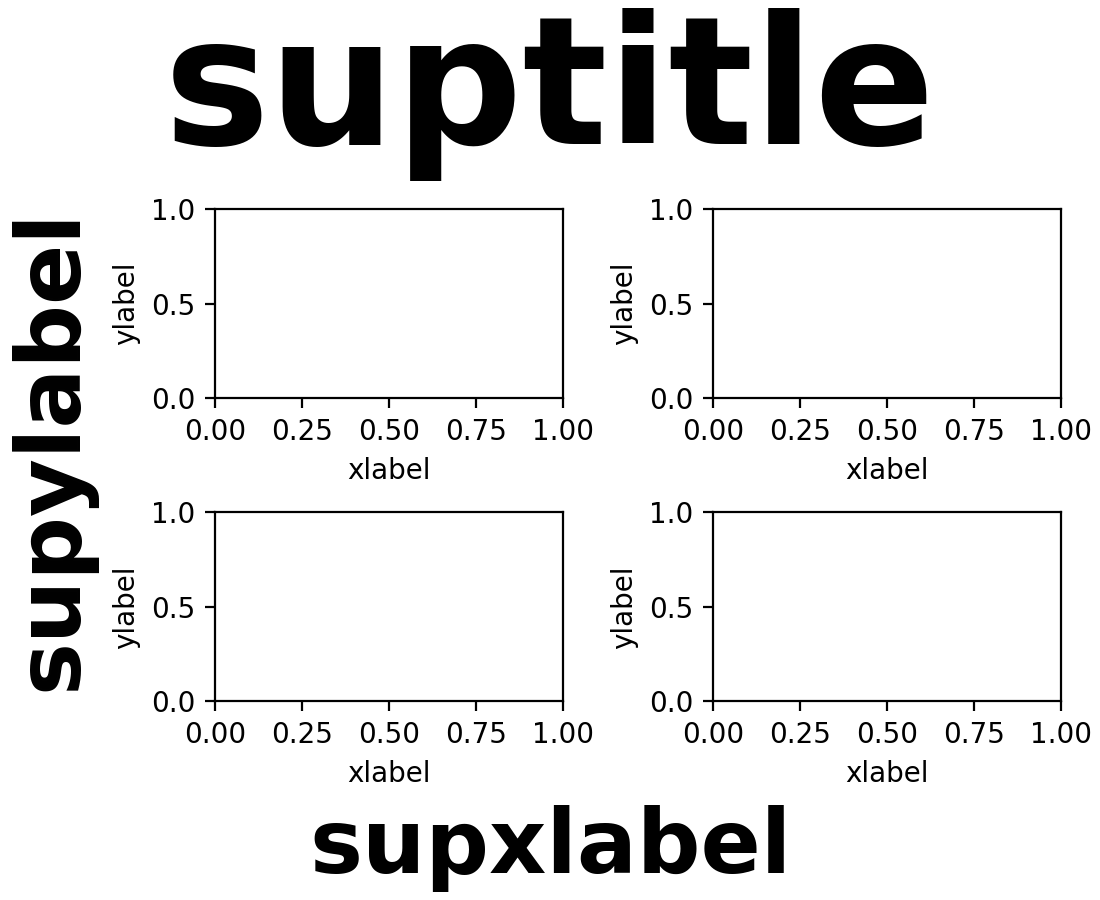

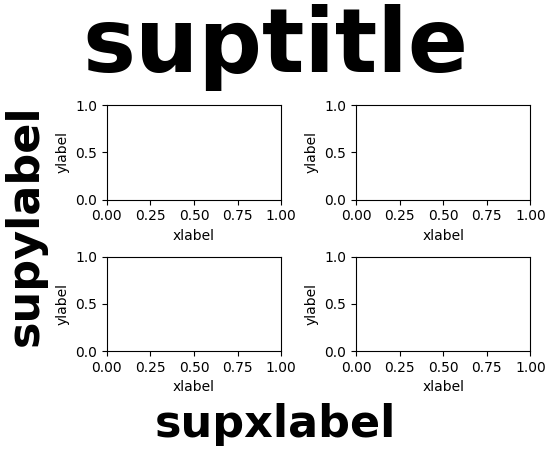

A figure with 4 plots organised in 2 rows and 2 columns. The title of the figure is suptitle in bold and 64 points. The x axis is labelled supxlabel, and y axis is labelled subylabel. Both labels are 32 points and bold.

请注意，如果您更改了 rcParams["figure.titlesize"] (default: 'large') 或 rcParams["figure.titleweight"] (default: 'normal')，您现在还必须更改引入的参数，以获得与过去行为一致的结果。

可以全局禁用数学文本解析 #

可以使用 rcParams["text.parse_math"] (default: True) 设置来禁用所有 Text 对象（特别是来自 Axes.text 方法）中的 mathtext 解析。

matplotlibrc 中的双引号字符串 #

你现在可以在字符串周围使用双引号。这允许在字符串中使用 '#' 字符。没有引号时，'#' 被解释为注释的开始。特别是，你现在可以定义十六进制颜色：

grid.color: "#b0b0b0"

3D 轴改进 #

主平面视图角度的标准化视图 #

当在一个主视图平面（即垂直于XY、XZ或YZ平面）中查看3D图时，轴将显示在标准位置。有关3D视图的更多信息，请参见 mplot3d 视角和主要3D视图平面。

3D 摄像机的自定义焦距 #

3D Axes 现在可以通过指定虚拟相机的焦距更好地模拟真实世界的相机。默认焦距为1对应于90°的视场角（FOV），并且与现有的3D图向后兼容。增加1到无穷大之间的焦距会“压平”图像，而减少1到0之间的焦距会夸张透视效果，使图像显得更有深度。

焦距可以通过所需的 FOV 通过以下公式计算：

from mpl_toolkits.mplot3d import axes3d

X, Y, Z = axes3d.get_test_data(0.05)

fig, axs = plt.subplots(1, 3, figsize=(7, 4),
                        subplot_kw={'projection': '3d'})

for ax, focal_length in zip(axs, [0.2, 1, np.inf]):
    ax.plot_wireframe(X, Y, Z, rstride=10, cstride=10)
    ax.set_proj_type('persp', focal_length=focal_length)
    ax.set_title(f"{focal_length=}")

(Source code, 2x.png, png)

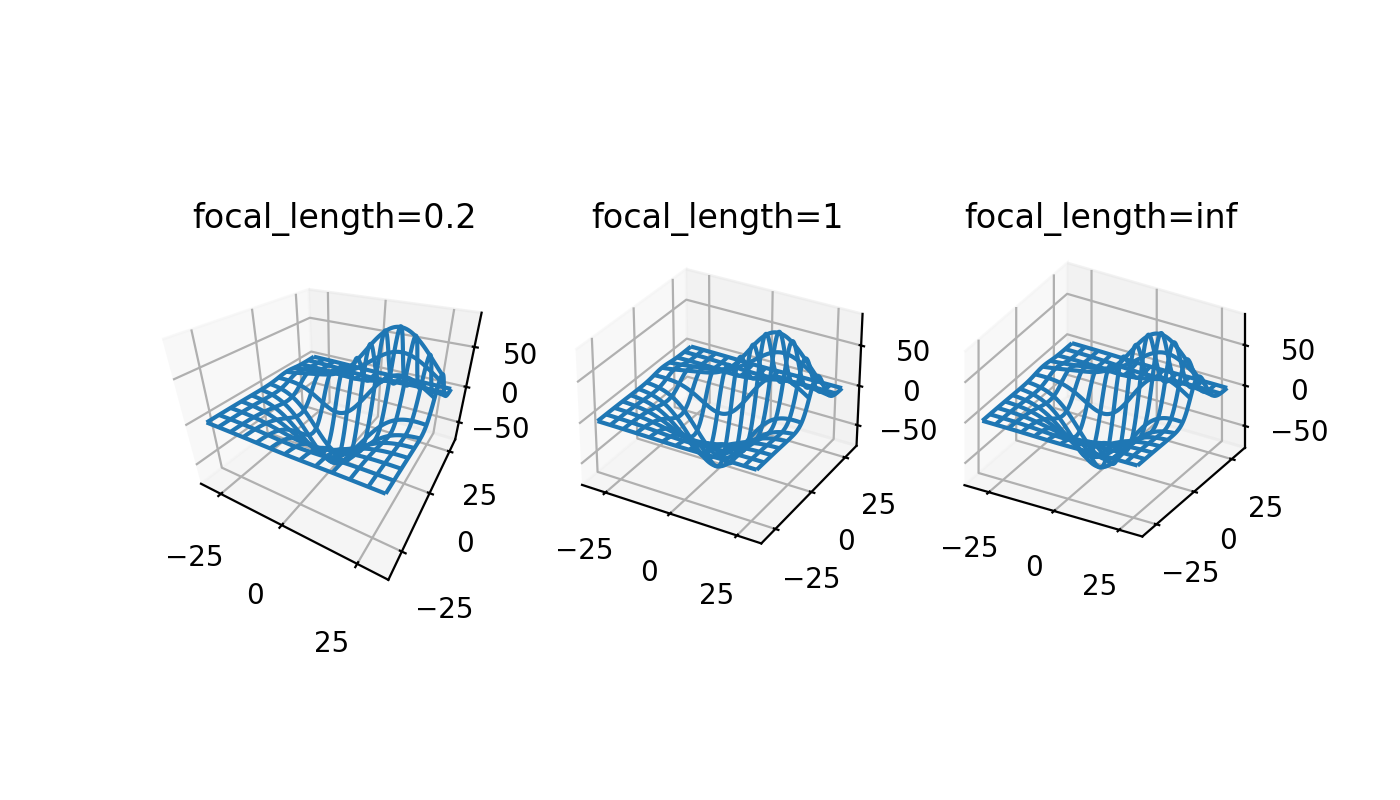

A figure showing 3 basic 3D Wireframe plots. From left to right, the plots use focal length of 0.2, 1 and infinity. Focal length between 0.2 and 1 produce plot with depth while focal length between 1 and infinity show relatively flattened image.

3D 图表增加了第三个“滚动”视角 #

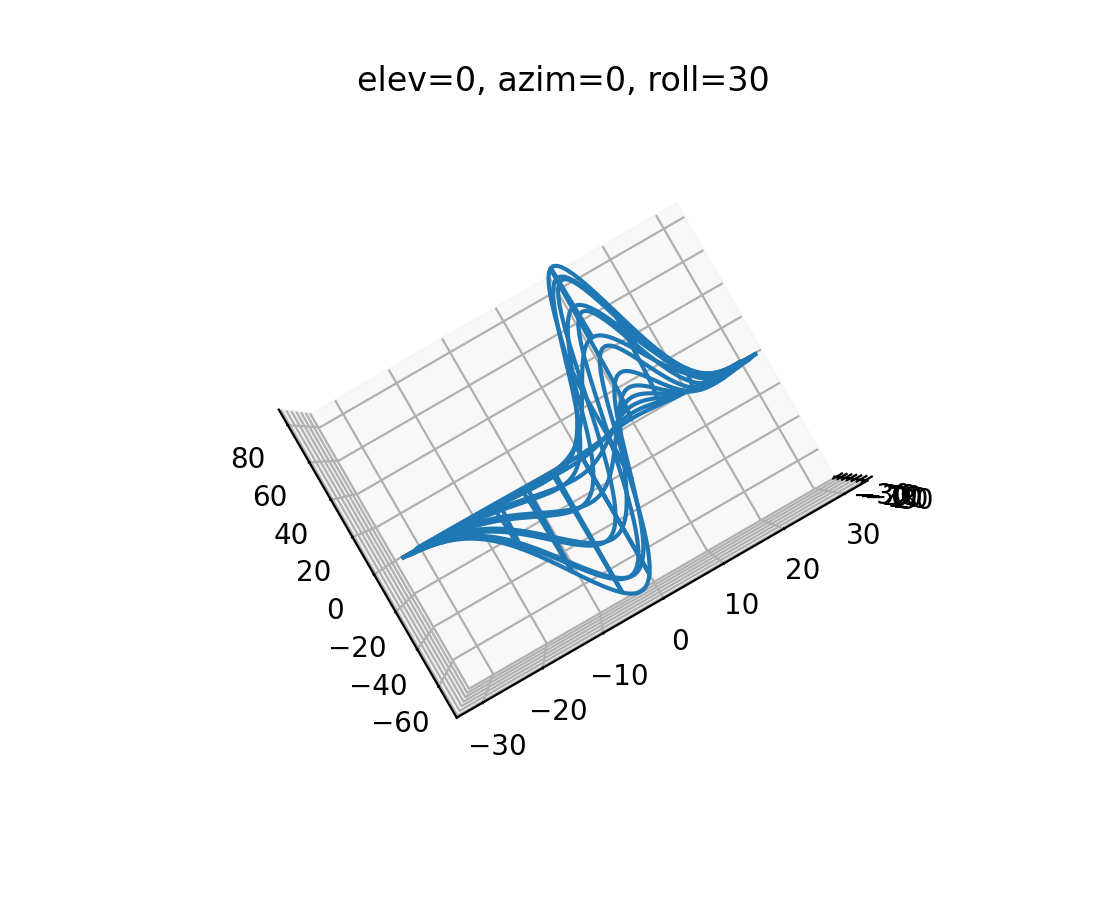

现在可以通过添加第三个滚动角度从任何方向查看3D图，该角度围绕视图轴旋转图。使用鼠标进行交互式旋转仍然只控制仰角和方位角，这意味着此功能与以编程方式创建更复杂相机角度的用户相关。默认的滚动角度为0，与现有的3D图向后兼容。

from mpl_toolkits.mplot3d import axes3d

X, Y, Z = axes3d.get_test_data(0.05)

fig, ax = plt.subplots(subplot_kw={'projection': '3d'})

ax.plot_wireframe(X, Y, Z, rstride=10, cstride=10)
ax.view_init(elev=0, azim=0, roll=30)
ax.set_title('elev=0, azim=0, roll=30')

(Source code, 2x.png, png)

View of a wireframe of a 3D contour that is somewhat a thickened s shape. Elevation and azimuth are 0 degrees so the shape is viewed straight on, but tilted because the roll is 30 degrees.

3D 图形的等比例纵横比 #

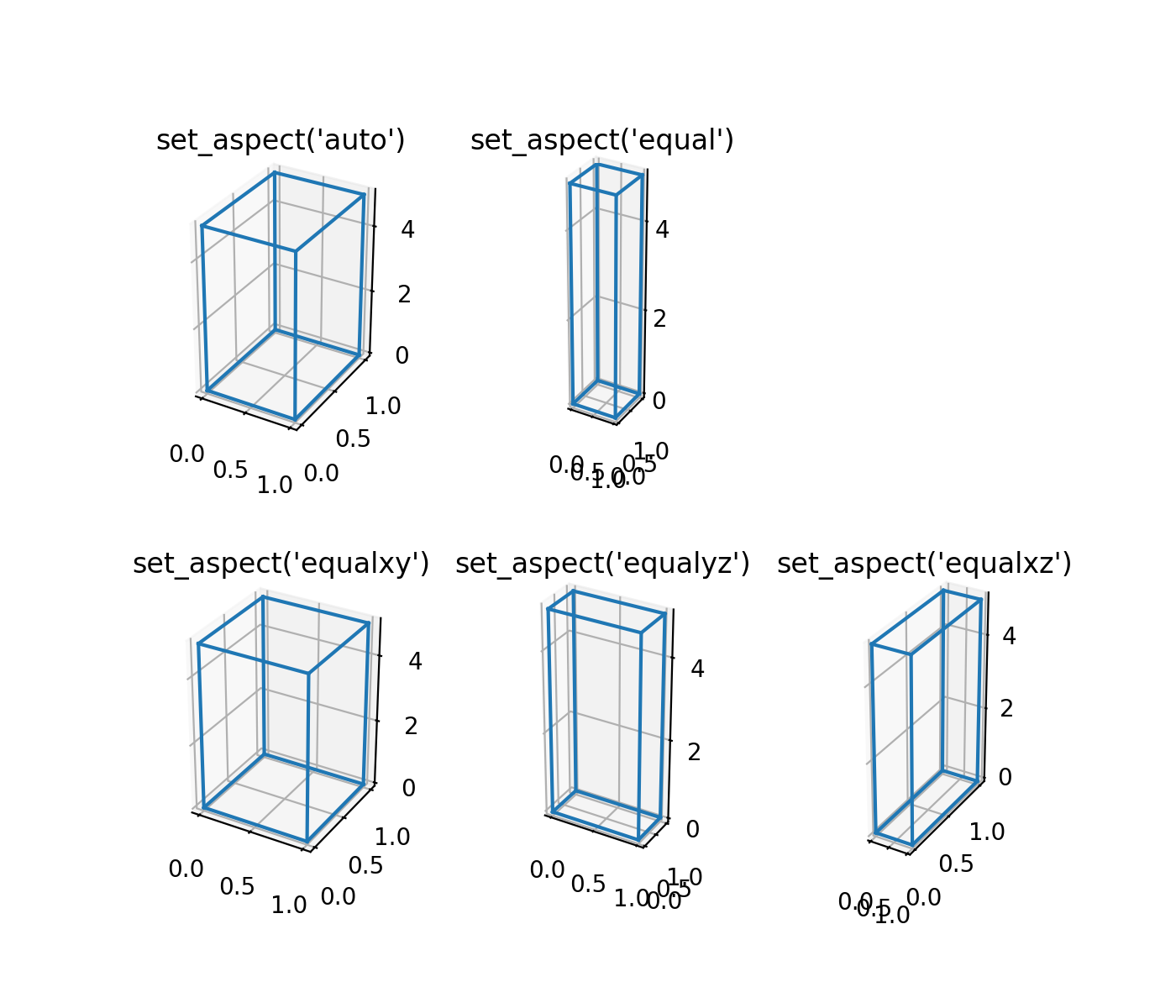

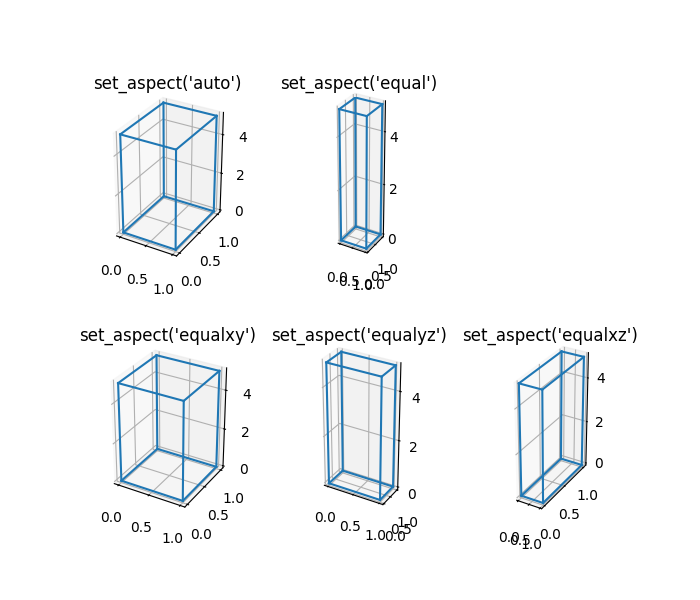

用户可以为3D图的X、Y、Z轴设置纵横比为'equal'、'equalxy'、'equalxz'或'equalyz'，而不是默认的'auto'。

from itertools import combinations, product

aspects = [
    ['auto', 'equal', '.'],
    ['equalxy', 'equalyz', 'equalxz'],
]
fig, axs = plt.subplot_mosaic(aspects, figsize=(7, 6),
                              subplot_kw={'projection': '3d'})

# Draw rectangular cuboid with side lengths [1, 1, 5]
r = [0, 1]
scale = np.array([1, 1, 5])
pts = combinations(np.array(list(product(r, r, r))), 2)
for start, end in pts:
    if np.sum(np.abs(start - end)) == r[1] - r[0]:
        for ax in axs.values():
            ax.plot3D(*zip(start*scale, end*scale), color='C0')

# Set the aspect ratios
for aspect, ax in axs.items():
    ax.set_box_aspect((3, 4, 5))
    ax.set_aspect(aspect)
    ax.set_title(f'set_aspect({aspect!r})')

(Source code, 2x.png, png)

Five plots, each showing a different aspect option for a rectangle that has height 4, depth 1, and width 1. auto: none of the dimensions have equal aspect, depth and width form a rectangular and height appears shrunken in proportion. equal: all the dimensions have equal aspect. equalxy: width and depth equal, height not so looks shrunken in proportion. equalyz: depth and height equal, width not so elongated. equalxz: width and height equal, depth not so elongated.

交互工具改进 #

旋转、纵横比校正和添加/移除状态 #

RectangleSelector 和 EllipseSelector 现在可以在 -45° 到 45° 之间进行交互式旋转。范围限制目前由实现决定。旋转功能可以通过按下 r 键（'r' 是 state_modifier_keys 中映射到 'rotate' 的默认键）或通过调用 selector.add_state('rotate') 来启用或禁用。

在使用“square”状态时，现在可以考虑轴的纵横比。这是通过在初始化选择器时指定 use_data_coordinates='True' 来启用的。

除了使用在 state_modifier_keys 中定义的修饰键以交互方式更改选择器状态外，现在还可以使用 add_state 和 remove_state 方法以编程方式更改选择器状态。

from matplotlib.widgets import RectangleSelector

values = np.arange(0, 100)

fig = plt.figure()
ax = fig.add_subplot()
ax.plot(values, values)

selector = RectangleSelector(ax, print, interactive=True,
                             drag_from_anywhere=True,
                             use_data_coordinates=True)
selector.add_state('rotate')  # alternatively press 'r' key
# rotate the selector interactively

selector.remove_state('rotate')  # alternatively press 'r' key

selector.add_state('square')
