Spyder插件

Spyder 是一款流行的开源 Python IDE， 它默认被包含在主要的 Python 发行版中，例如 Anaconda 和 WinPython。 Spyder 允许安装插件来为其添加额外功能。

modelx的Spyder插件增强了Spyder中对modelx的用户界面体验。 该插件添加了自定义的IPython控制台 和GUI部件，方便在Spyder中使用modelx。

该插件包含4个组件：MxConsole、MxExplorer、MxDataViewer和MxAnalyzer。

MxConsoles 以标签页形式出现在 Spyder 默认的 IPython 控制台组件中，并托管自定义的 IPython 终端。这些自定义终端的功能与默认 IPython 终端完全相同，唯一的区别在于自定义终端会连接到插件组件。为了实现其他插件组件与用户 Python 会话的交互，您应该使用这些自定义终端而非 Spyder 的默认终端。请注意，插件组件不会与运行在默认 IPython 控制台中的 Python 进行交互。

MxExplorer是主要的插件组件，它包含一个对象树面板，用于显示所选Model的对象树结构。通过对象树的上下文菜单，您可以执行各种操作，例如创建和删除modelx对象、在所选Model中定义与对象绑定的名称等。在MxExplorer的右侧，有一个属性面板和公式面板，用于显示详细信息。

MxDataView 允许您以表格形式查看modelx对象中的向量和表格数据值，例如list、set、tuple、dict、numpy array，以及pandas的DataFrame、Series和Index。它还可以显示标量对象的值和类型，例如int和str。

MxAnalyzer 让您能够直观地追踪计算依赖关系。 对于特定的单元格和参数组合（称为节点）， MxAnalyzer会显示前置节点或后续节点的树状结构。

插件小部件可以像Spyder的默认小部件一样"停靠"，这意味着您可以将这些小部件从Spyder主窗口中分离出来，使其拥有独立的窗口，也可以将它们重新"停靠"回主窗口的不同位置，以便按照您的喜好重新排列主窗口中的小部件位置。

MxExplorer 和 MxConsole

如果插件安装成功，那么除了MxConsole之外，你应该能在Spyder窗口中看到插件组件的显示或隐藏。

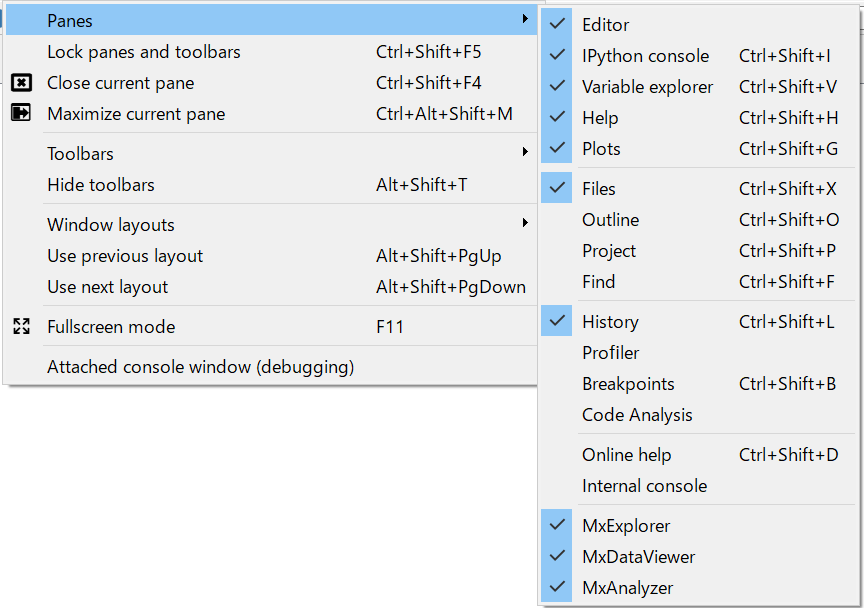

如果找不到任何插件小部件，请前往视图->面板菜单， 勾选MxExplorer、MxDataViewer和MxAnalyzer。 如果找不到这些菜单项，请检查插件是否支持您使用的Spyder版本，若不支持请更新Spyder。 如果仍然找不到插件小部件， 请在modelx github站点提交问题。

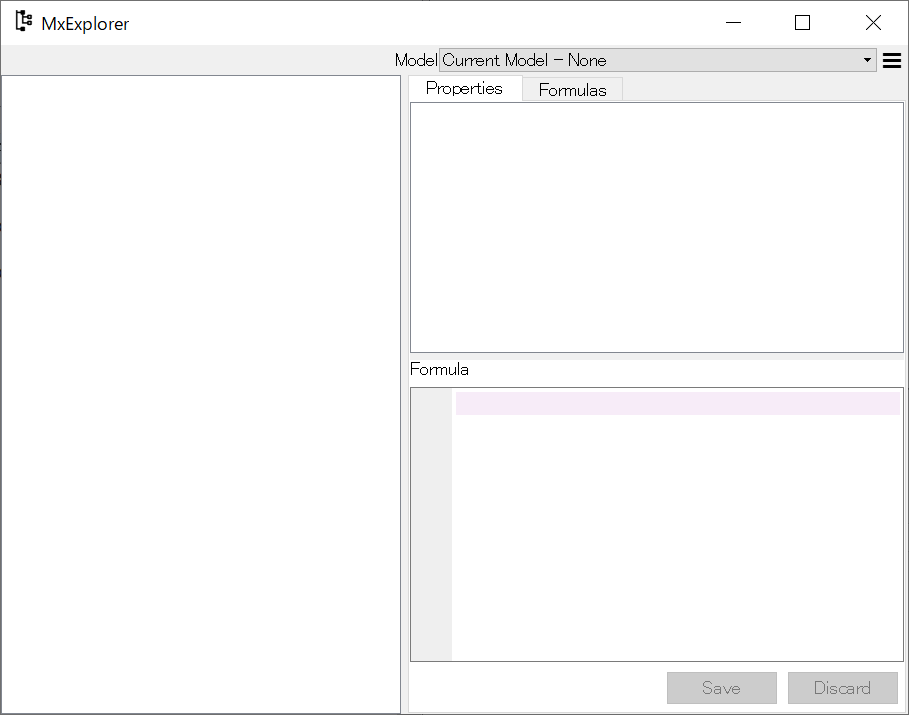

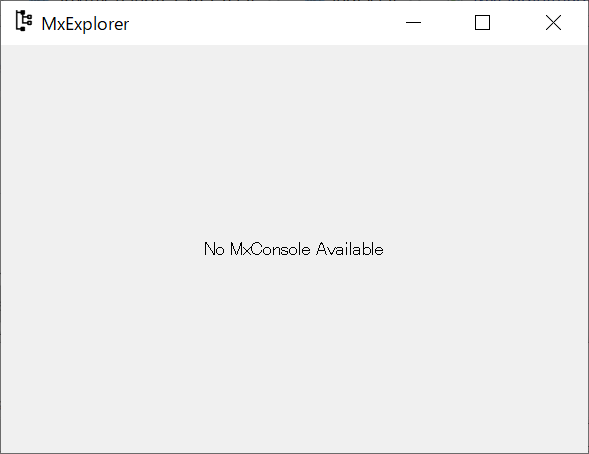

MxExplorer 启动后的界面如下图所示。

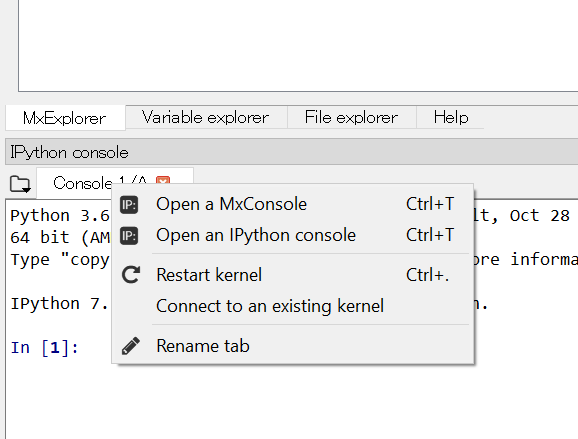

在右下角面板的IPython控制台标签上右键点击，然后选择打开MxConsole菜单。

一旦MxConsole准备就绪，插件小部件就会填充干净的窗格。

MxConsole 的工作方式与常规 IPython 控制台完全相同， 唯一的区别是该控制台连接了插件小部件， 可以通过它们与控制台 Python 会话中的 modelx 组件进行交互。 要测试此行为， 可以在 MxConsole 中按如下方式创建新模型和空间：

>>> import modelx as mx

>>> model, space = mx.new_model(), mx.new_space()

>>> cells = space.new_cells()

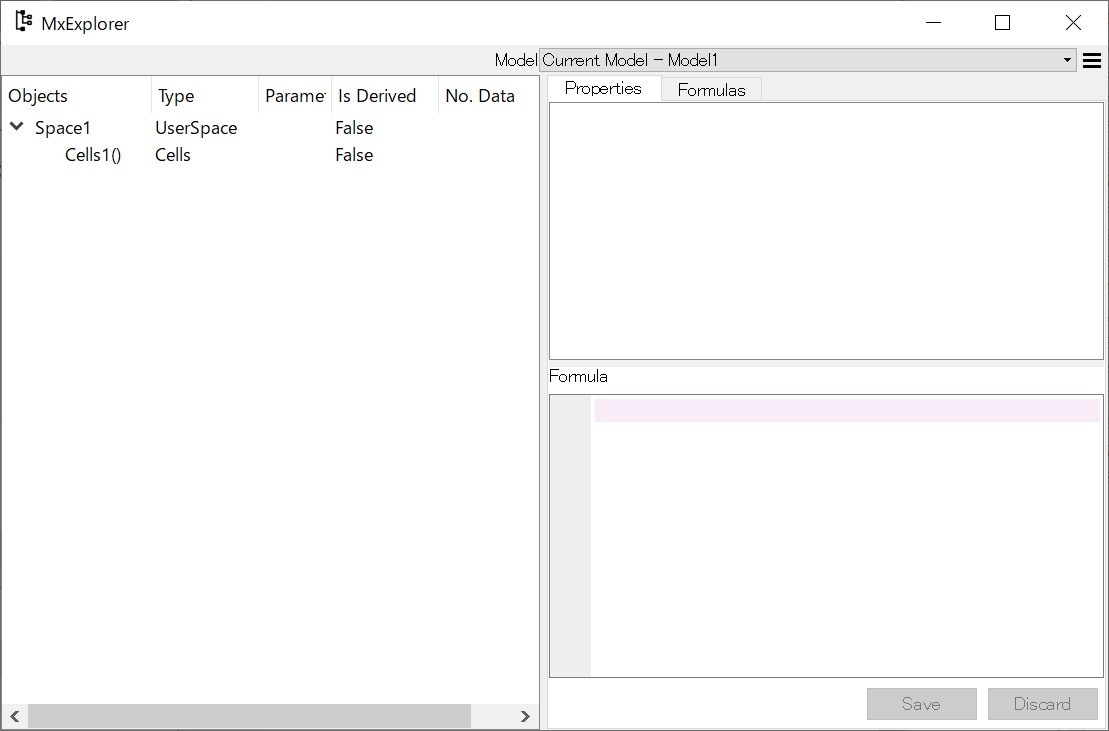

modelx 资源管理器显示所创建空间的组件树。

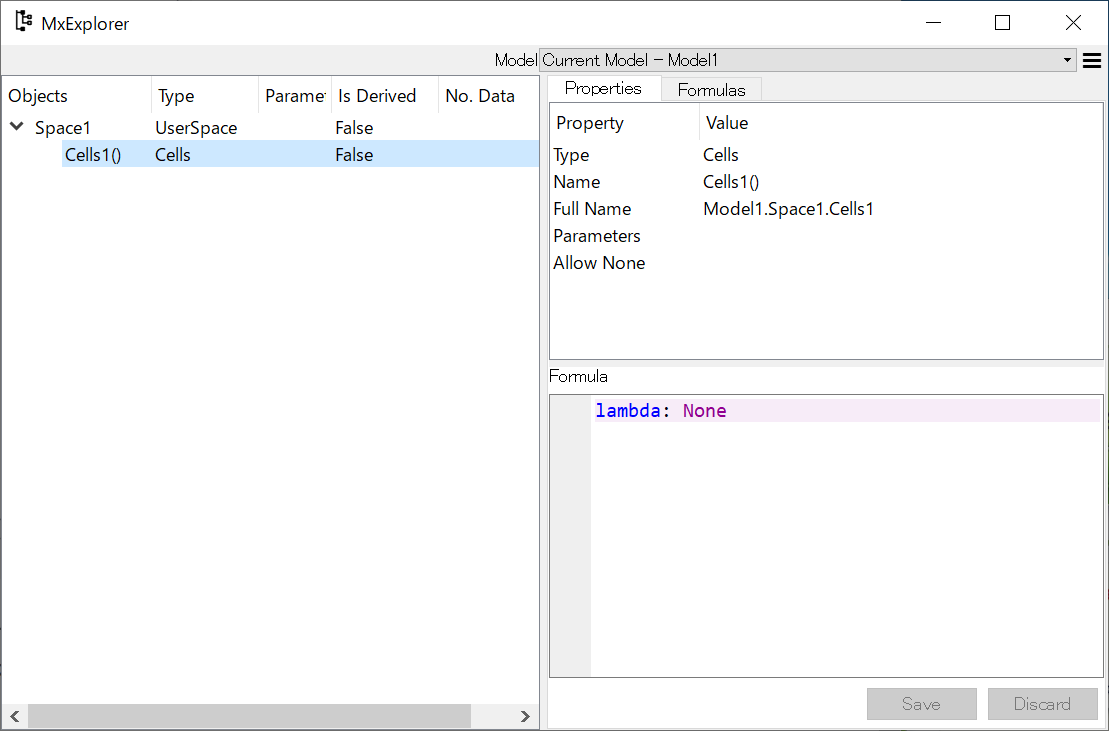

双击树中的Cells2进行选择。 您会看到MxExplorer右侧窗格中显示了Cells2的属性， 其公式出现在窗格的下半部分。

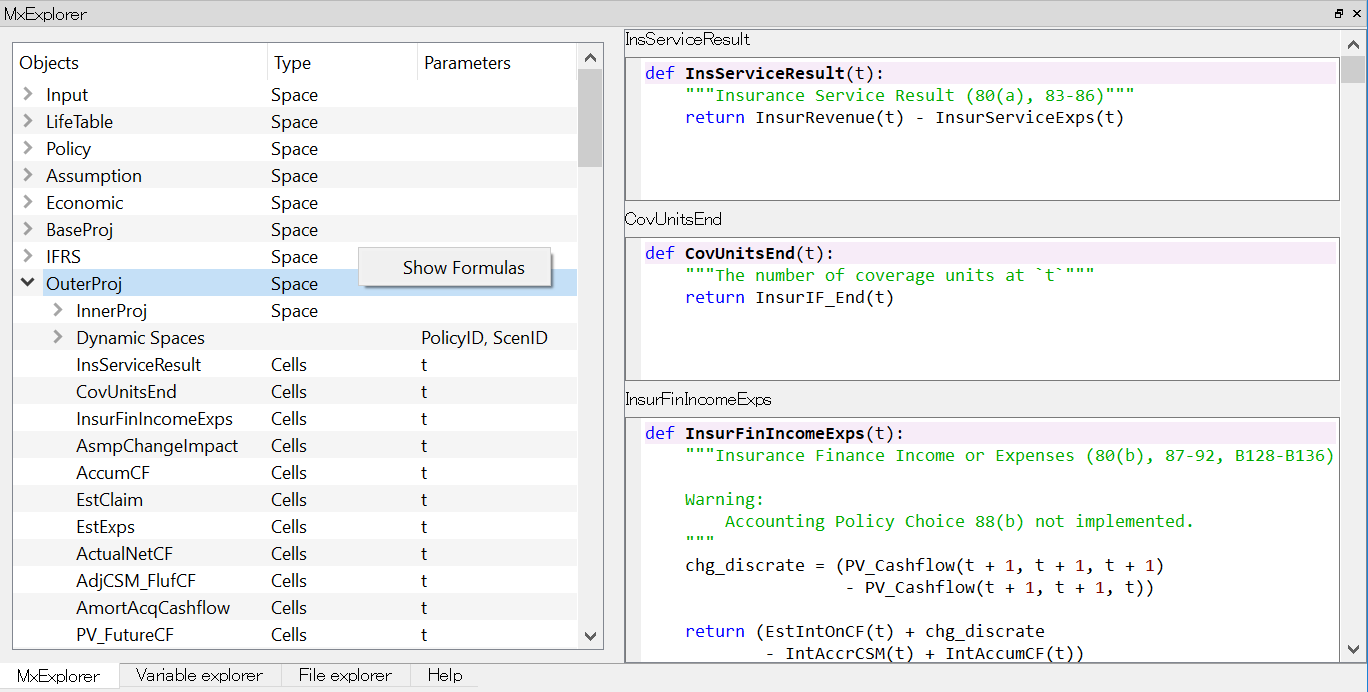

MxExplorer 还可以列出所选空间中所有单元格的公式。 在树中选择一个空间，右键点击 弹出上下文菜单，然后点击显示公式。 公式列表将出现在 MxExplorer 模型树的右侧。

MxDataViewer

MxDataViewer 允许您以表格形式查看modelx对象中的向量和表格数据值，例如list、set、tuple、dict、numpy array，以及pandas的DataFrame、Series和Index。它还可以显示标量对象的值和类型，例如int和str。

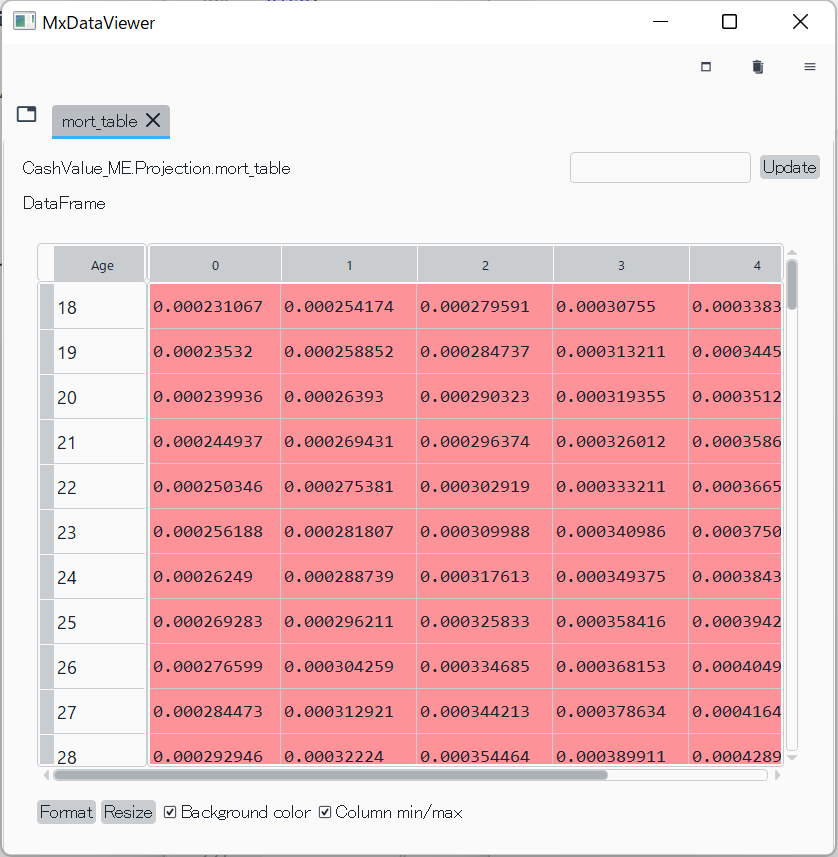

MxDataViewer 展示一个 pandas 数据框

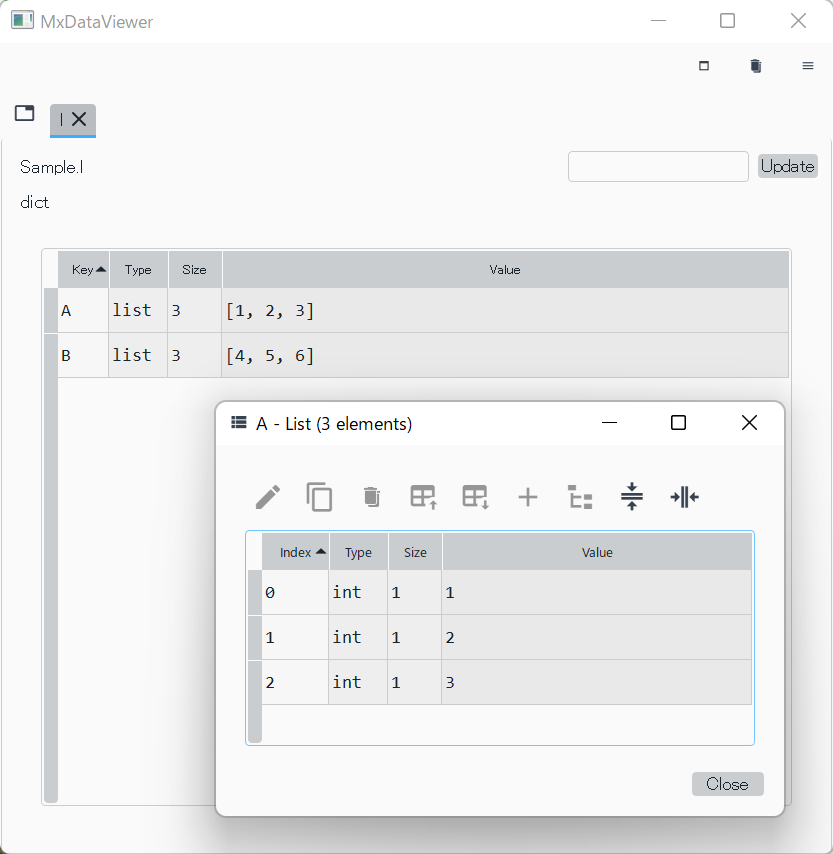

MxDataViewer 显示一个字典及其嵌套列表

如果未显示MxDataViewer小部件，请按照操作MxExplorer的方式转到视图->面板菜单，并勾选MxDataViewer。

要指定检查对象，请在MxExplorer的对象树中点击该对象，右键打开上下文菜单，然后选择在DataView中选中或在新DataView中选中。您也可以点击树上方工具栏中的按钮。如果对象有参数，请在MxDataView的输入框中输入参数，然后点击更新按钮。

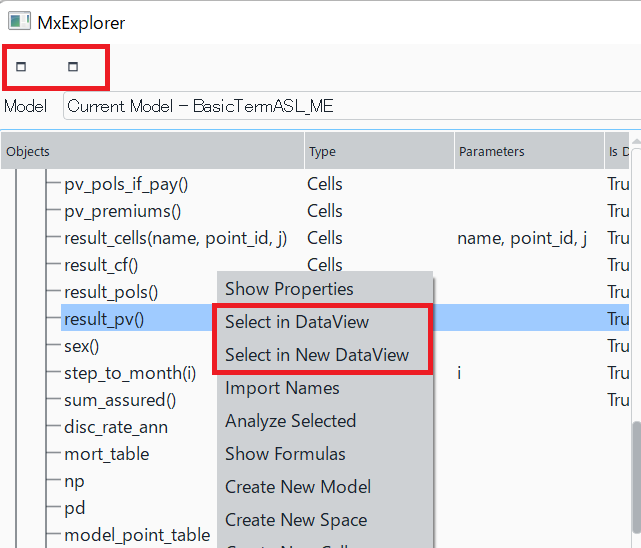

MxExplorer工具栏和上下文菜单中用于在MxDataView中选择对象的项目

Mx分析器

MxAnalyzer 让您能够直观地追踪计算依赖关系。

如果未显示MxDataView小部件，请像操作MxExplorer一样转到视图->面板菜单，并勾选MxAnalyzer。

MxAnalyzer有两个标签页，一个用于追踪前驱节点（即所选节点依赖的节点），另一个用于追踪后继节点（即依赖所选节点的节点）。

选择Precedents选项卡， 在标有Expression的文本框中输入返回Cells对象的表达式， 并在旁边的Args框中输入Cell的参数。 该Python表达式会在活动MxConsole中Python会话的全局命名空间内求值。 然后MxAnalyzer会显示直接或间接用于计算指定节点值的Cell节点树状图。

或者，您也可以从MxExplorer中设置要分析的对象。 通过在MxExplorer上下文菜单中点击分析选中项，选中的对象就会被设置到MxAnalyzer中（目前仅支持选择Cells单元）。

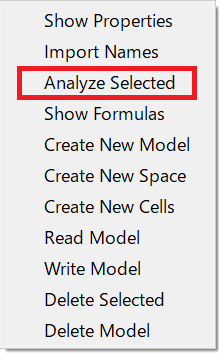

分析选中项 MxExplorer 上下文菜单项

MxAnalyzer中的每个标签页内有两个分隔窗格。 上方窗格用于显示依赖树， 下方窗格则展示树中所选对象的公式。

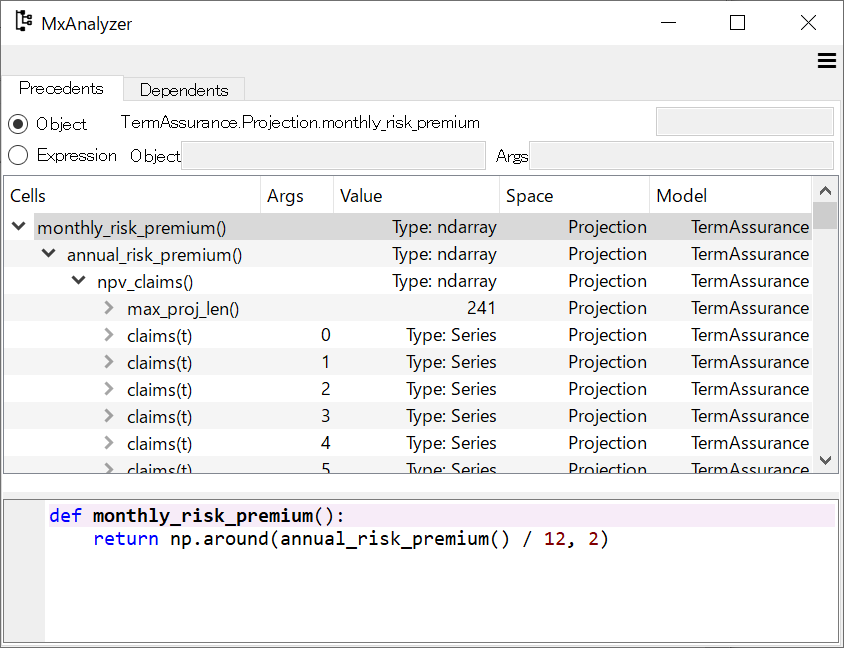

MxAnalyzer中的依赖树和公式面板

依赖树中的Value列会显示每个对象的类型（如果它不是标量值）。通过双击Value列或右键点击并从上下文菜单中选择Show Value，所选元素的值会显示在弹出窗口中。该弹出窗口以表格形式展示list、set、tuple、dict、numpy array的值，以及pandas的DataFrame、Series和Index。

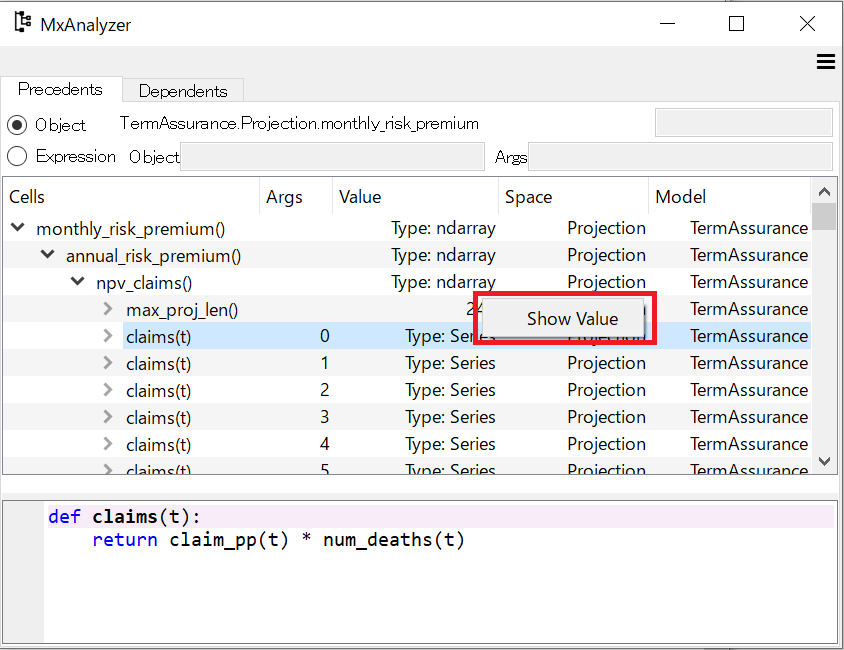

显示值 MxAnalyzer 上下文菜单项

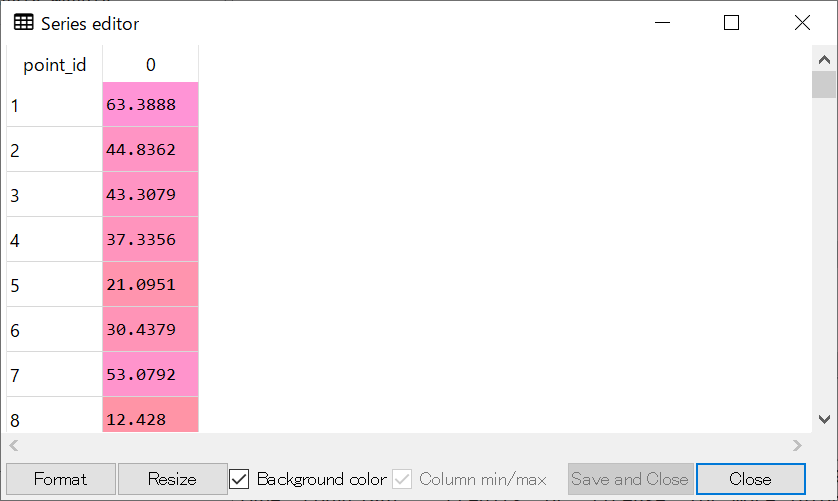

弹出窗口显示Series的值
