Matplotlib 应用程序接口 (APIs)#

Matplotlib 有两个主要的应用接口，或者说使用该库的两种风格：

  • 一个显式的“Axes”接口，它使用Figure或Axes对象上的方法来创建其他Artists，并逐步构建可视化。这也被称为“面向对象”接口。

  • 一个隐式的“pyplot”接口，它跟踪最后创建的图形和轴，并将艺术家添加到用户想要的对象中。

此外，许多下游库（如 pandas 和 xarray）在其数据类上直接实现了 plot 方法，以便用户可以调用 data.plot()。

这些接口之间的区别可能会让人有些困惑，特别是考虑到网络上的一些片段使用了其中一种或另一种，有时甚至在同一个例子中使用了多种接口。在这里，我们试图指出“pyplot”和下游接口与显式的“Axes”接口之间的关系，以帮助用户更好地导航这个库。

原生 Matplotlib 接口#

显式的“Axes”接口#

“Axes” 接口是 Matplotlib 的实现方式，许多自定义和微调最终都在这个层面上进行。

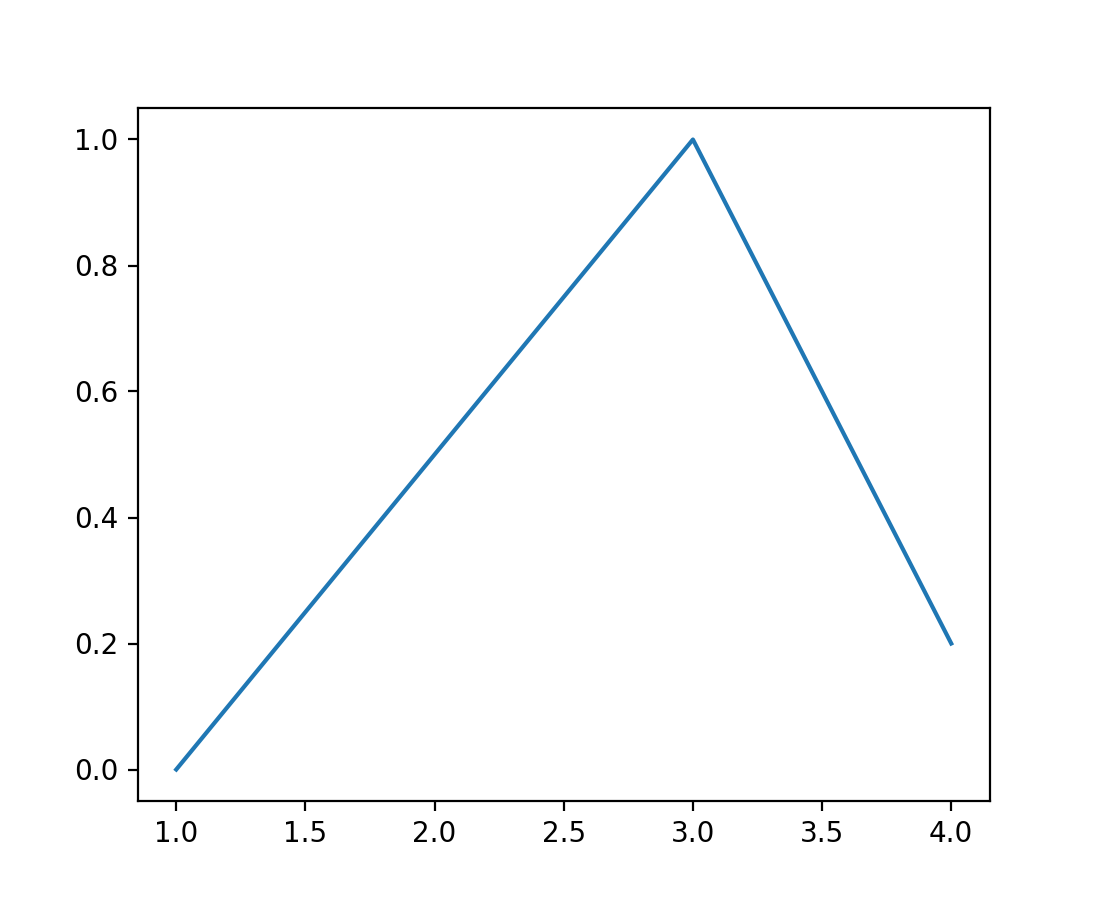

此接口通过实例化一个 Figure 类（下文称为 fig），使用该对象上的 subplots 方法（或类似方法）创建一个或多个 Axes 对象（下文称为 ax），然后在 Axes 上调用绘图方法（本例中为 plot）来工作：

import matplotlib.pyplot as plt

fig = plt.figure()
ax = fig.subplots()
ax.plot([1, 2, 3, 4], [0, 0.5, 1, 0.2])

(Source code, 2x.png, png)

我们称这种为“显式”接口，因为每个对象都被显式引用，并用于创建下一个对象。保留对对象的引用非常灵活，并允许我们在对象创建后但在显示之前对其进行自定义。

隐式的“pyplot”接口#

pyplot 模块覆盖了大部分 Axes 绘图方法，以提供与上述等效的功能，其中图和轴的创建由用户完成：

import matplotlib.pyplot as plt

plt.plot([1, 2, 3, 4], [0, 0.5, 1, 0.2])

(Source code, 2x.png, png)

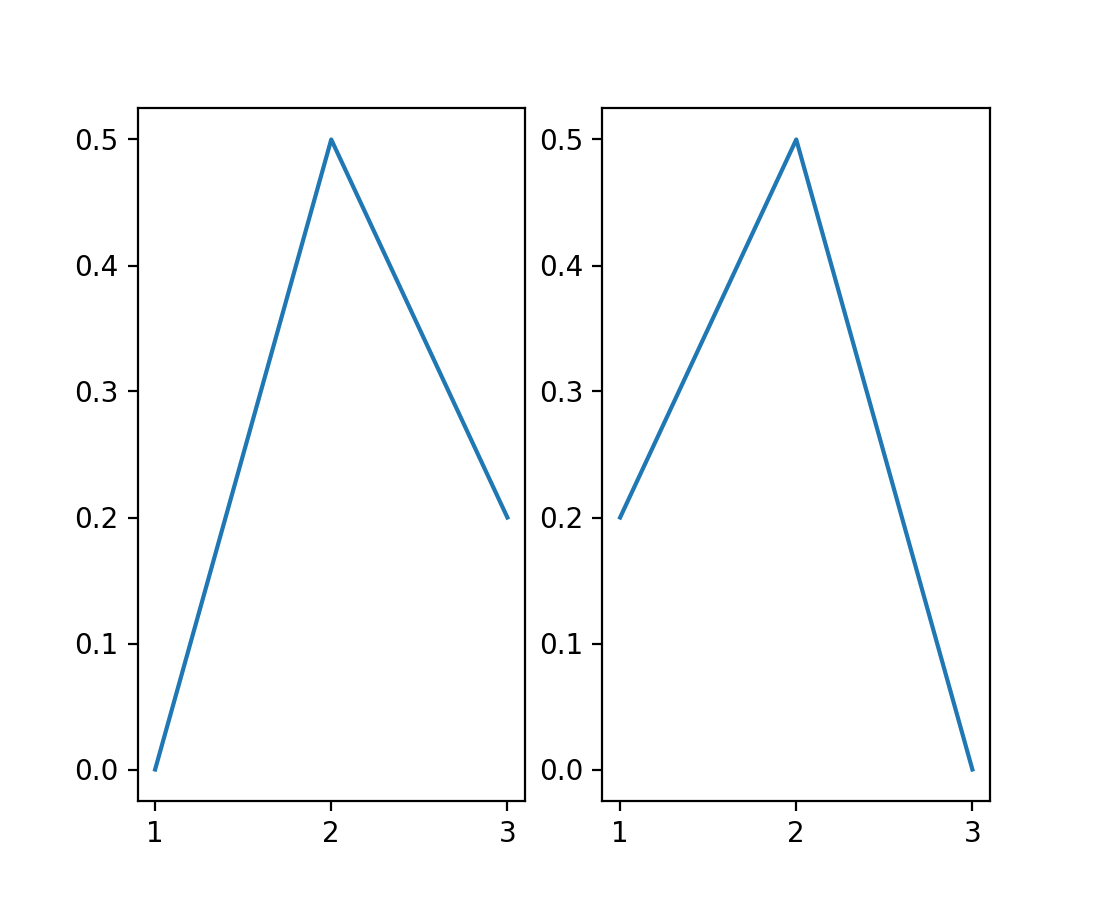

这在进行交互式工作或简单脚本时特别方便。可以使用 gcf 获取当前 Figure 的引用，使用 gca 获取当前 Axes 的引用。pyplot 模块保留了一个 Figure 列表，并且每个 Figure 保留了一个图表上 Axes 的列表，以便用户执行以下操作：

import matplotlib.pyplot as plt

plt.subplot(1, 2, 1)
plt.plot([1, 2, 3], [0, 0.5, 0.2])

plt.subplot(1, 2, 2)
plt.plot([3, 2, 1], [0, 0.5, 0.2])

(Source code, 2x.png, png)

等同于：

import matplotlib.pyplot as plt

plt.subplot(1, 2, 1)
ax = plt.gca()
ax.plot([1, 2, 3], [0, 0.5, 0.2])

plt.subplot(1, 2, 2)
ax = plt.gca()
ax.plot([3, 2, 1], [0, 0.5, 0.2])

(Source code, 2x.png, png)

在显式接口中，这将是：

import matplotlib.pyplot as plt

fig, axs = plt.subplots(1, 2)
axs[0].plot([1, 2, 3], [0, 0.5, 0.2])
axs[1].plot([3, 2, 1], [0, 0.5, 0.2])

(Source code, 2x.png, png)

为什么要明确？#

如果你需要回溯，并对一个不被 plt.gca() 引用的旧轴进行操作，会发生什么？一个简单的方法是使用相同的参数再次调用 subplot。然而，这很快就会变得不优雅。你也可以检查 Figure 对象并获取其 Axes 对象的列表，但这可能会产生误导（颜色条也是 Axes！）。最好的解决方案可能是为每个创建的 Axes 保存一个句柄，但如果你这样做，为什么不一开始就创建所有的 Axes 对象呢？

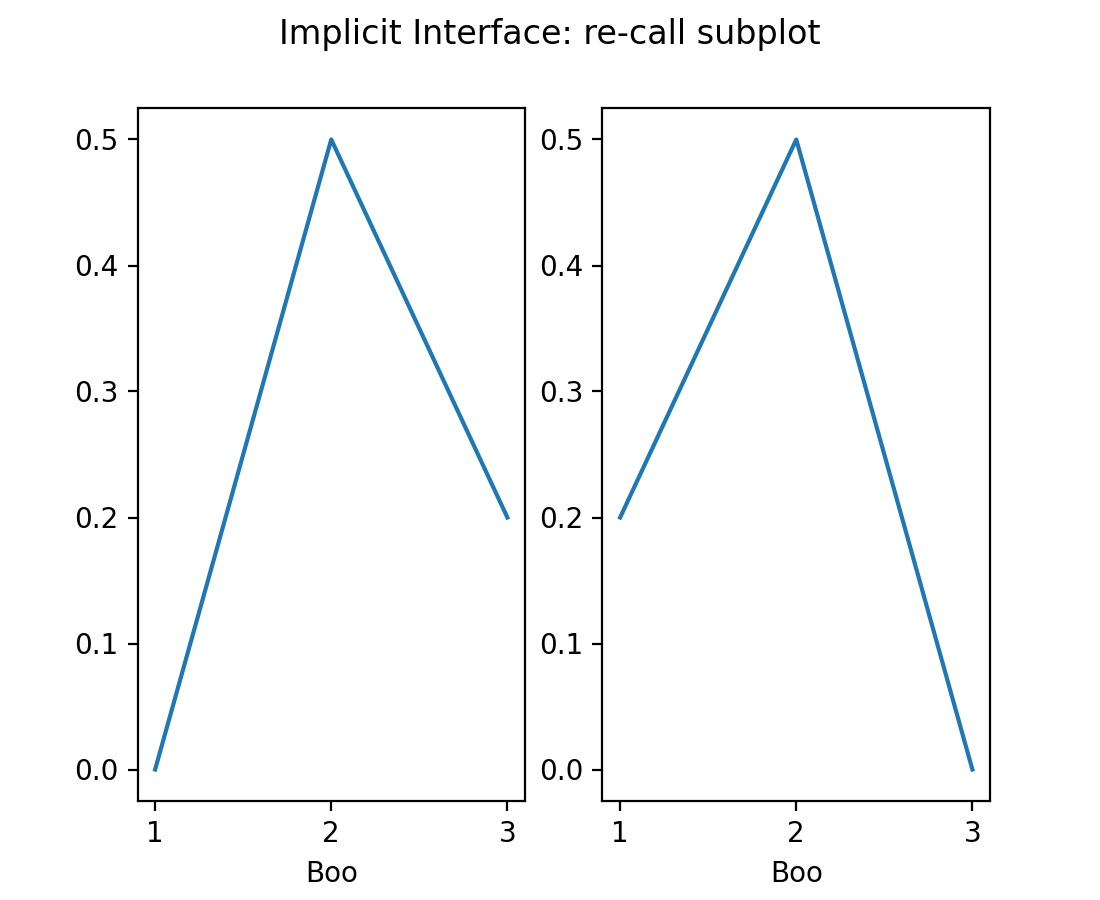

第一种方法是再次调用 plt.subplot：

import matplotlib.pyplot as plt

plt.subplot(1, 2, 1)
plt.plot([1, 2, 3], [0, 0.5, 0.2])

plt.subplot(1, 2, 2)
plt.plot([3, 2, 1], [0, 0.5, 0.2])

plt.suptitle('Implicit Interface: re-call subplot')

for i in range(1, 3):
    plt.subplot(1, 2, i)
    plt.xlabel('Boo')

(Source code, 2x.png, png)

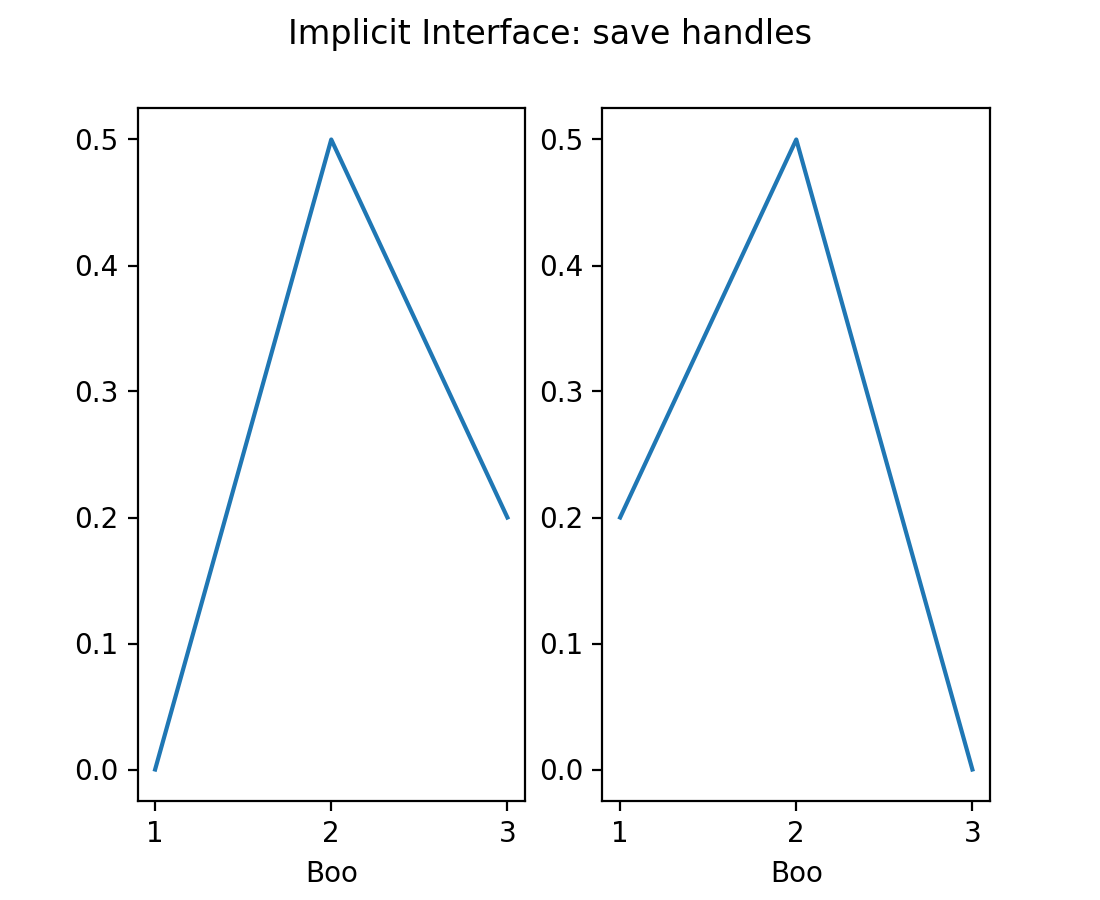

第二种是保存一个句柄：

import matplotlib.pyplot as plt

axs = []
ax = plt.subplot(1, 2, 1)
axs += [ax]
plt.plot([1, 2, 3], [0, 0.5, 0.2])

ax = plt.subplot(1, 2, 2)
axs += [ax]
plt.plot([3, 2, 1], [0, 0.5, 0.2])

plt.suptitle('Implicit Interface: save handles')

for i in range(2):
    plt.sca(axs[i])
    plt.xlabel('Boo')

(Source code, 2x.png, png)

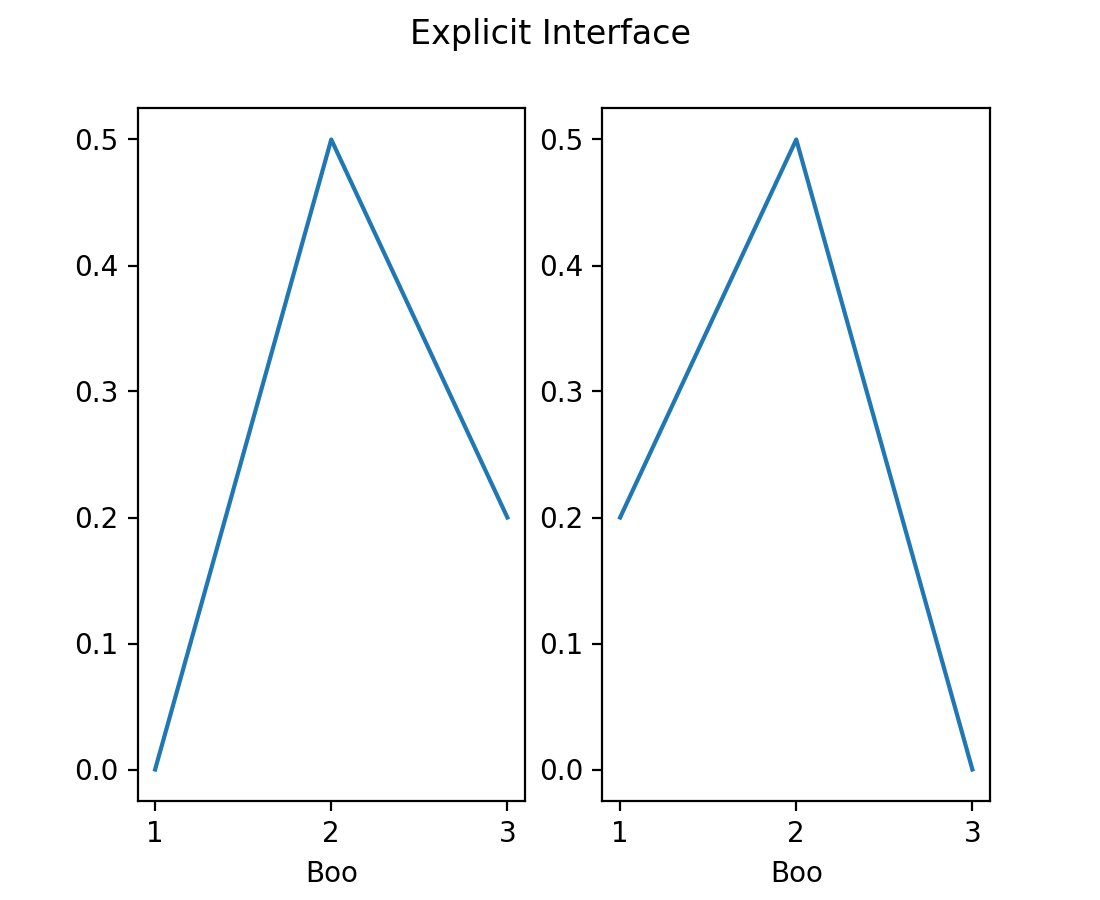

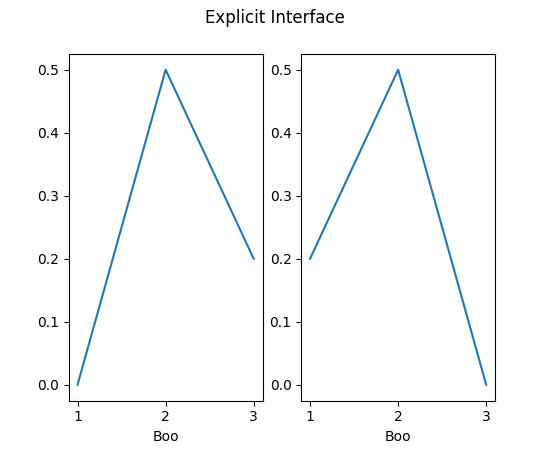

然而，推荐的方式是从一开始就明确表达：

import matplotlib.pyplot as plt

fig, axs = plt.subplots(1, 2)
axs[0].plot([1, 2, 3], [0, 0.5, 0.2])
axs[1].plot([3, 2, 1], [0, 0.5, 0.2])
fig.suptitle('Explicit Interface')
for i in range(2):
    axs[i].set_xlabel('Boo')

(Source code, 2x.png, png)

第三方库 "数据对象" 接口#

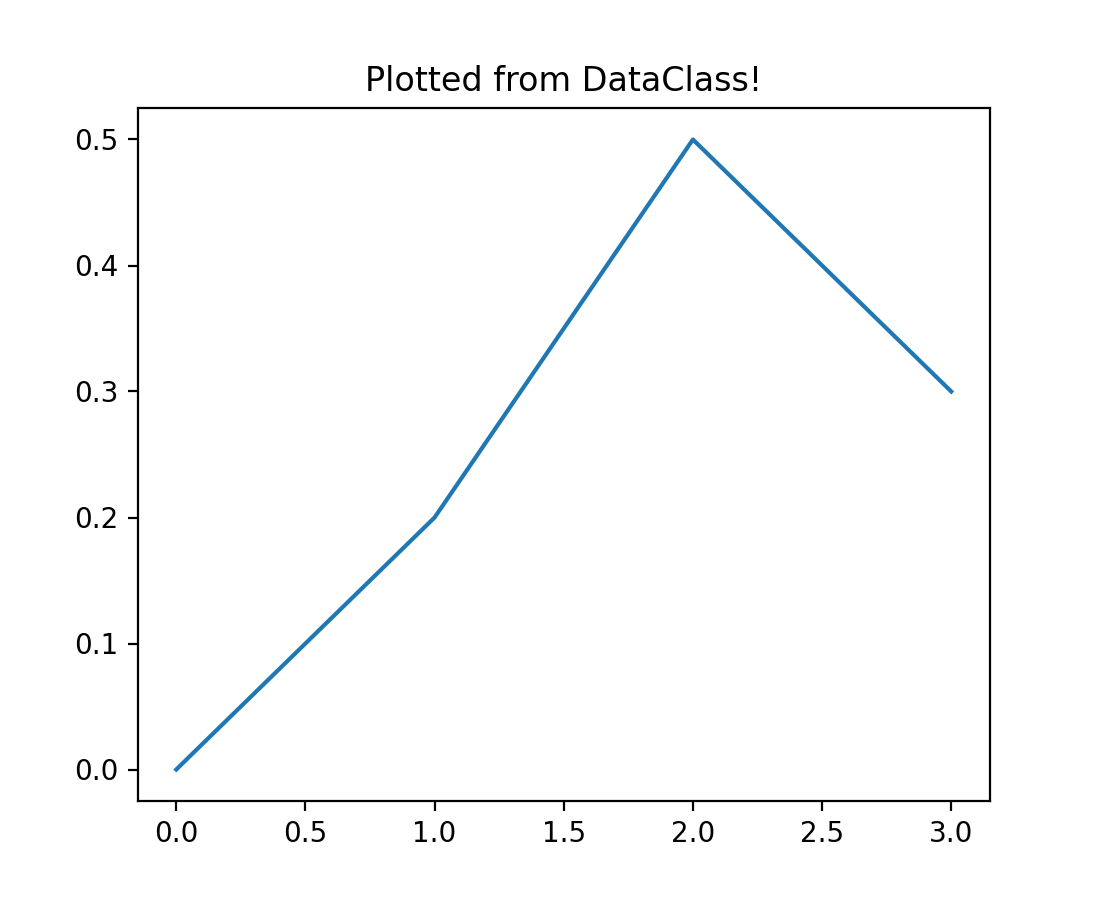

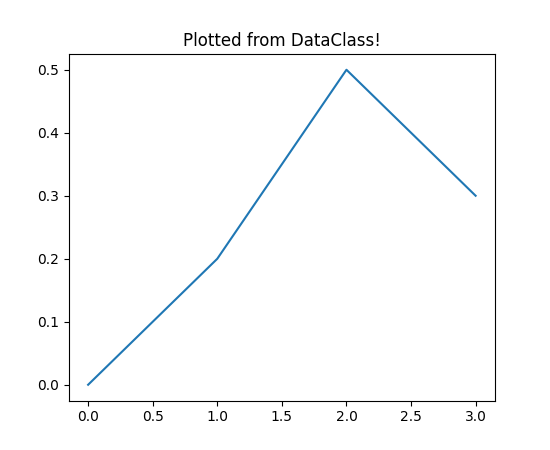

一些第三方库已经选择为他们的数据对象实现绘图功能，例如在 pandas、xarray 和其他第三方库中可以看到 data.plot()。为了说明目的，下游库可能会实现一个简单的数据容器，该容器将 x 和 y 数据存储在一起，然后实现一个 plot 方法：

import matplotlib.pyplot as plt

# supplied by downstream library:
class DataContainer:

    def __init__(self, x, y):
        """
        Proper docstring here!
        """
        self._x = x
        self._y = y

    def plot(self, ax=None, **kwargs):
        if ax is None:
            ax = plt.gca()
        ax.plot(self._x, self._y, **kwargs)
        ax.set_title('Plotted from DataClass!')
        return ax


# what the user usually calls:
data = DataContainer([0, 1, 2, 3], [0, 0.2, 0.5, 0.3])
data.plot()

(Source code, 2x.png, png)

因此，该库可以向用户隐藏所有繁琐的细节，并可以根据数据类型生成适当的可视化效果，通常带有良好的标签、颜色映射选择和其他便利功能。

然而，在上面的例子中，我们可能不喜欢库提供的标题。幸运的是，它们通过 plot() 方法返回了 Axes，理解显式的 Axes 接口后，我们可以调用：ax.set_title('我喜欢的标题') 来自定义标题。

许多库还允许它们的 plot 方法接受一个可选的 ax 参数。这使我们能够将可视化放置在我们放置并可能自定义的 Axes 中。

摘要#

总的来说，理解显式的“Axes”接口是有用的，因为它是最灵活的，并且是其他接口的基础。用户通常可以弄清楚如何切换到显式接口并操作底层对象。虽然显式接口在设置时可能会稍微冗长一些，但复杂的图表通常会比尝试使用隐式的“pyplot”接口更简单。

备注

有时人们会感到困惑，因为我们为两种接口都导入了 pyplot。目前，pyplot 模块实现了“pyplot”接口，但它也提供了顶层的 Figure 和 Axes 创建方法，并且最终会启动图形用户界面（如果正在使用的话）。因此，无论选择哪种接口，pyplot 仍然是必需的。

同样地，合作伙伴库提供的声明式接口使用可通过“Axes”接口访问的对象，并且通常将这些对象作为参数接受或从方法中返回。通常，使用显式的“Axes”接口来执行对默认可视化的任何自定义，或将数据解包到NumPy数组并直接传递给Matplotlib，这是非常必要的。

附录：与数据结构交互的“轴”接口#

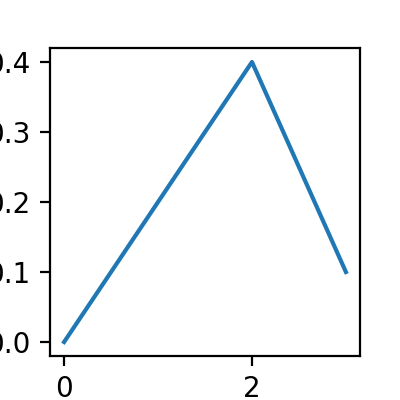

大多数 Axes 方法允许通过传递一个 data 对象给方法，并以字符串形式指定参数来进行另一种API调用：

import matplotlib.pyplot as plt

data = {'xdat': [0, 1, 2, 3], 'ydat': [0, 0.2, 0.4, 0.1]}
fig, ax = plt.subplots(figsize=(2, 2))
ax.plot('xdat', 'ydat', data=data)

(Source code, 2x.png, png)

附录：“pylab”接口#

还有一个非常不推荐的接口，那就是基本上执行 from matplotlib.pylab import *。这会从 matplotlib.pyplot、numpy、numpy.fft、numpy.linalg 和 numpy.random 导入所有函数，以及一些额外的函数到全局命名空间中。

这种模式在现代Python中被认为是坏习惯，因为它会污染全局命名空间。更严重的是，在 pylab 的情况下，这将覆盖一些内置函数（例如，内置的 sum 将被 numpy.sum 替换），这可能导致意外行为。
