matplotlib.sankey

用于使用 Matplotlib 创建 Sankey 图的模块。

class matplotlib.sankey.Sankey(ax=None, scale=1.0, unit='', format='%G', gap=0.25, radius=0.1, shoulder=0.03, offset=0.15, head_angle=100, margin=0.4, tolerance=1e-06, **kwargs)

基类：object

桑基图。

桑基图是一种特定类型的流程图，其中箭头的宽度按比例显示流量。它们通常用于可视化能量、材料或成本在不同过程之间的转移。Wikipedia (6/1/2011)

创建一个新的 Sankey 实例。

下面列出的可选参数应用于所有子图，以确保一致的对齐和格式。

为了绘制一个复杂的桑基图，通过不带任何关键字参数调用来创建一个 Sankey 实例:

sankey = Sankey()

然后添加简单的 Sankey 子图:

sankey.add() # 1
sankey.add() # 2
#...
sankey.add() # n

最后，创建完整的图表:

sankey.finish()

或者，简单地将这些调用串联起来:

Sankey().add().add...  .add().finish()

其他参数:

axAxes

数据应绘制在其上的轴。如果未提供 ax，将创建新的轴。

比例浮动

流量缩放因子。 scale 调整路径的宽度以保持适当的布局。相同的缩放比例应用于所有子图。值应选择为使得缩放比例与输入总和的乘积约为1.0（并且缩放比例与输出总和的乘积约为-1.0）。

单元str

与流量相关的物理单位。如果 unit 为 None，则没有任何数量被标记。

格式str 或 可调用对象

用于标记流量的Python数字格式化字符串或可调用对象，以它们的数量（即一个数字乘以一个单位，其中单位已给出）。如果给定一个格式字符串，标签将为 format % quantity。如果给定一个可调用对象，它将以 quantity 作为参数被调用。

间隙浮动

路径之间在顶部或底部断开/脱离的空白。

半径浮动

垂直路径的内半径。

肩部浮动

输出箭头肩部的大小。

偏移量浮动

文本偏移（从箭头的凹口或尖端开始）。

head_angle浮动

箭头头部的角度（以及尾部角度的负值），单位为度。

边距浮动

桑基图轮廓与绘图区域边缘之间的最小间距。

容差浮动

可接受的最大流量和的幅度。连接流量的和的幅度不能大于 tolerance。

**kwargs

任何额外的关键字参数都将传递给 add，这将创建第一个子图。

参见

Sankey.add

Sankey.finish

示例

(Source code)

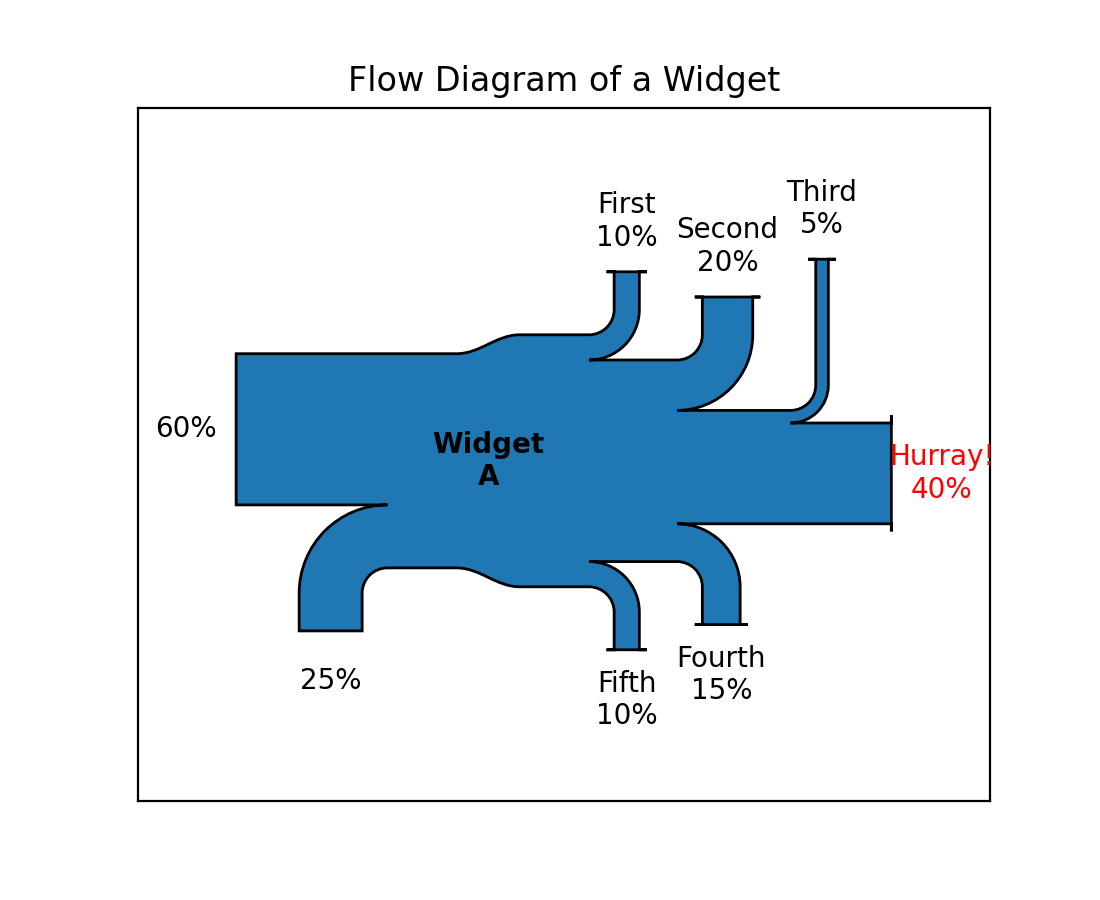

(2x.png, png)

(2x.png, png)

(2x.png, png)

add(patchlabel='', flows=None, orientations=None, labels='', trunklength=1.0, pathlengths=0.25, prior=None, connect=(0, 0), rotation=0, **kwargs)

添加一个简单的桑基图，其中流动处于同一层次级别。

参数:

patchlabelstr

标签将放置在图表的中心。请注意，label*（不是 *patchlabel）可以作为关键字参数传递，以在图例中创建一个条目。

流程浮点数列表

流量值的数组。按照惯例，输入为正，输出为负。

流程按照其在 flows 中的索引顺序，从内到外放置在图表的顶部。它们沿着图表的两侧从上到下放置，沿着底部从外向内放置。

如果输入和输出的总和不为零，差异将显示为沿着主干顶部和底部边缘的三次贝塞尔曲线。

方向列表 {-1, 0, 1}

流的方向列表（或用于所有流的单一方向）。有效值为 0（从左输入，向右输出），1（从上输入和输出）或 -1（从下输入和输出）。

标签列表（str 或 None）

流的标签列表（或用于所有流的单个标签）。每个标签可以是 None*（无标签），或是一个标签字符串。如果一个条目是一个（可能为空的）字符串，那么相应流的量将显示在该字符串下方。然而，如果主图的 *单位 是 None，那么无论此参数的值如何，数量都不会显示。

trunklength浮动

输入和输出组基底之间的长度（以数据空间单位表示）。

路径长度浮点数列表

断开前或断开后垂直箭头的长度列表。如果给定一个单一值，那么它将应用于顶部和底部的第一个（内部）路径，所有其他箭头的长度将相应调整。pathlengths 不适用于水平输入和输出。

先前整数

此图应连接的前一图的索引。

连接(整数, 整数)

一个 (prior, this) 元组，索引了前一个图表的流程和当前图表的流程，这些流程应该被连接。如果这是第一个图表或 prior 是 None，connect 将被忽略。

旋转浮动

图表的旋转角度，单位为度。orientations 参数的解释将相应地旋转（例如，如果 rotation == 90，orientations 条目为 1 意味着从左到右）。如果此图表连接到现有图表（使用 prior 和 connect），则忽略 rotation。

返回:

桑基图

当前的 Sankey 实例。

其他参数:

**kwargs

额外的关键字参数设置 matplotlib.patches.PathPatch 属性，如下所列。例如，可以使用 fill=False 或 label="一个图例条目"。

属性	描述
agg_filter	一个过滤函数，它接受一个 (m, n, 3) 的浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
alpha	未知
animated	布尔
抗锯齿 或 aa	布尔值或无
capstyle	CapStyle 或 {'butt', 'projecting', 'round'}
clip_box	BboxBase 或 None
clip_on	布尔
clip_path	补丁或（路径，变换）或无
颜色	color
edgecolor 或 ec	color or None
facecolor 或 fc	color or None
figure	Figure 或 SubFigure
填充	布尔
gid	str
hatch	{'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'}
in_layout	布尔
joinstyle	JoinStyle 或 {'miter', 'round', 'bevel'}
标签	对象
线型 或 ls	{'-', '--', '-.', ':', '', (偏移, 开关序列), ...}
linewidth 或 lw	浮点数或无
鼠标悬停	布尔
path_effects	AbstractPathEffect 的列表
picker	None 或 bool 或 float 或 callable
光栅化	布尔
sketch_params	(scale: float, length: float, randomness: float)
snap	布尔值或无
transform	Transform
url	str
可见	布尔
zorder	浮动

参见

Sankey.finish

finish()

调整坐标轴并返回有关 Sankey 子图的信息列表。

返回一个包含以下字段的子图列表：

字段	描述
patch	桑基图轮廓（一个 PathPatch）。
flows	流量值（输入为正，输出为负）。
角度	箭头的角度列表 [度/90]。例如，如果图表未旋转，输入到顶部边的角度为3（向下），从顶部边输出的角度为1（向上）。如果流程被跳过（因为其幅度小于 tolerance），则其角度将为 None。
提示	流路径的尖端（或“凹点”）的 (x, y) 位置的 (N, 2) 数组。如果流的量小于这个 Sankey 实例的 容差 ，则该流将被跳过，其尖端将位于图表的中心。
文本	Text 实例用于图表标签。
文本	Text 实例的列表，用于流程标签。

参见

Sankey.add
