matplotlib.patches.PathPatch

class matplotlib.patches.PathPatch(path, **kwargs)

基类：Patch

一个通用的多曲线路径补丁。

path 是一个 Path 对象。

有效的关键字参数是：

属性	描述
agg_filter	一个过滤函数，它接受一个 (m, n, 3) 浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
alpha	未知
animated	布尔
抗锯齿 或 aa	布尔值或无
capstyle	CapStyle 或 {'butt', 'projecting', 'round'}
clip_box	BboxBase 或 None
clip_on	布尔
clip_path	补丁或（路径，变换）或无
颜色	color
edgecolor 或 ec	color or None
facecolor 或 fc	color or None
figure	Figure 或 SubFigure
填充	布尔
gid	str
hatch	{'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'}
in_layout	布尔
joinstyle	JoinStyle 或 {'miter', 'round', 'bevel'}
标签	对象
线型 或 ls	{'-', '--', '-.', ':', '', (偏移, 开关序列), ...}
linewidth 或 lw	浮点数或无
鼠标悬停	布尔
path_effects	AbstractPathEffect 的列表
picker	None 或 bool 或 float 或 callable
光栅化	布尔
sketch_params	(scale: float, length: float, randomness: float)
snap	布尔值或无
transform	Transform
url	str
可见	布尔
zorder	浮动

get_path()

返回此补丁的路径。

set(*, agg_filter=<UNSET>, alpha=<UNSET>, animated=<UNSET>, antialiased=<UNSET>, capstyle=<UNSET>, clip_box=<UNSET>, clip_on=<UNSET>, clip_path=<UNSET>, color=<UNSET>, edgecolor=<UNSET>, facecolor=<UNSET>, fill=<UNSET>, gid=<UNSET>, hatch=<UNSET>, in_layout=<UNSET>, joinstyle=<UNSET>, label=<UNSET>, linestyle=<UNSET>, linewidth=<UNSET>, mouseover=<UNSET>, path=<UNSET>, path_effects=<UNSET>, picker=<UNSET>, rasterized=<UNSET>, sketch_params=<UNSET>, snap=<UNSET>, transform=<UNSET>, url=<UNSET>, visible=<UNSET>, zorder=<UNSET>)

一次性设置多个属性。

支持的属性有

属性	描述
agg_filter	一个过滤函数，它接受一个 (m, n, 3) 浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
alpha	标量或无
animated	布尔
抗锯齿 或 aa	布尔值或无
capstyle	CapStyle 或 {'butt', 'projecting', 'round'}
clip_box	BboxBase 或 None
clip_on	布尔
clip_path	补丁或（路径，变换）或无
颜色	color
edgecolor 或 ec	color or None
facecolor 或 fc	color or None
figure	Figure 或 SubFigure
填充	布尔
gid	str
hatch	{'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'}
in_layout	布尔
joinstyle	JoinStyle 或 {'miter', 'round', 'bevel'}
标签	对象
线型 或 ls	{'-', '--', '-.', ':', '', (偏移, 开关序列), ...}
linewidth 或 lw	浮点数或无
鼠标悬停	布尔
路径	未知
path_effects	AbstractPathEffect 的列表
picker	None 或 bool 或 float 或 callable
光栅化	布尔
sketch_params	(scale: float, length: float, randomness: float)
snap	布尔值或无
transform	Transform
url	str
可见	布尔
zorder	浮动

set_path(path)

使用 matplotlib.patches.PathPatch 的示例

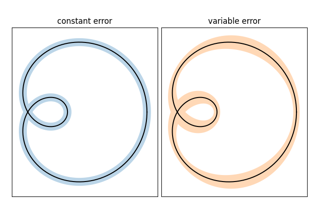

带有误差带的曲线

Curve with error band

楼梯演示

Stairs Demo

多种绘制图像的方法

Many ways to plot images

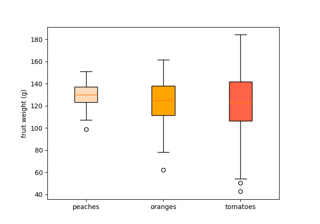

带有自定义填充颜色的箱形图

Box plots with custom fill colors

将文本用作路径

Using a text as a Path

Matplotlib 艺术家的参考

Reference for Matplotlib artists

复合路径

Compound path

海豚

Dolphins

Mmh 甜甜圈!!!

Mmh Donuts!!!

PathPatch 对象

PathPatch object

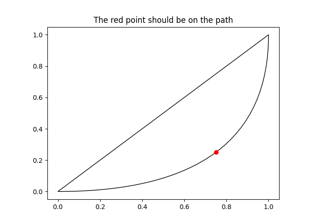

贝塞尔曲线

Bezier curve

Firefox

Firefox

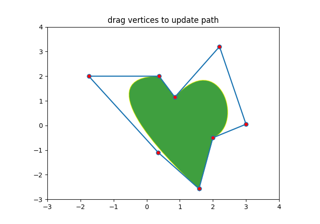

路径编辑器
