matplotlib.patches.ConnectionPatch

class matplotlib.patches.ConnectionPatch(xyA, xyB, coordsA, coordsB=None, *, axesA=None, axesB=None, arrowstyle='-', connectionstyle='arc3', patchA=None, patchB=None, shrinkA=0.0, shrinkB=0.0, mutation_scale=10.0, mutation_aspect=None, clip_on=False, **kwargs)

基类：FancyArrowPatch

连接两个点（可能在不同的 Axes 中）的补丁。

将 coordsA 中的连接点 xyA 与 coordsB 中的连接点 xyB 连接起来。

有效的键是

键	描述
箭头样式	箭头样式
连接样式	连接样式
relpos	默认值为 (0.5, 0.5)
patchA	默认是文本的边界框
补丁B	默认值为 None
缩小A	默认是2点
缩小B	默认是2点
mutation_scale	默认是文本大小（以点为单位）
mutation_aspect	默认值为 1。
toctree 是一个 reStructuredText 指令 ，这是一个非常多功能的标记。指令可以有参数、选项和内容。	matplotlib.patches.PathPatch 的任何键

coordsA 和 coordsB 是表示 xyA 和 xyB 坐标的字符串。

属性	描述
'figure points'	从图形的左下角开始计算的点
'figure 像素'	从图形的左下角开始的像素
'figure fraction'	0, 0 是图形的左下角，1, 1 是图形的右上角
'子图点'	从子图的左下角开始计算点
'子图像素'	子图左下角的像素
'子图比例'	子图的比例，0, 0 是左下角。
'轴点'	从Axes的左下角开始的点
'axes pixels'	从Axes的左下角开始的像素
'axes fraction'	0, 0 是 Axes 的左下角，1, 1 是 Axes 的右上角
'数据'	使用被注释对象的坐标系（默认）
'偏移点'	从 xy 值的偏移量（以点为单位）
'极地'	你可以在注释中指定 theta 和 r，即使在笛卡尔图中也是如此。请注意，如果你使用的是极坐标轴，你不需要为坐标系统指定极坐标，因为那是原生的“数据”坐标系统。

或者，它们可以设置为任何有效的 Transform。

注意，对于父图来说，'subfigure pixels' 和 'figure pixels' 是相同的，因此希望在子图中使用代码的用户可以使用 'subfigure pixels'。

备注

在两个 Axes 实例之间使用 ConnectionPatch 与 约束布局 不直接兼容。将艺术家直接添加到 Figure 而不是添加到特定的 Axes，或者使用 con.set_in_layout(False) 将其从布局中排除。

fig, ax = plt.subplots(1, 2, constrained_layout=True)
con = ConnectionPatch(..., axesA=ax[0], axesB=ax[1])
fig.add_artist(con)

draw(renderer)

使用给定的渲染器绘制艺术家（及其子元素）。

如果艺术家不可见（Artist.get_visible 返回 False），则此操作无效。

参数:

渲染器 : RendererBase 子类。RendererBase 子类。

注释

此方法在 Artist 子类中被重写。

get_annotation_clip()

返回裁剪行为。

关于返回值的含义，请参见 set_annotation_clip。

set(*, agg_filter=<UNSET>, alpha=<UNSET>, animated=<UNSET>, annotation_clip=<UNSET>, antialiased=<UNSET>, arrowstyle=<UNSET>, capstyle=<UNSET>, clip_box=<UNSET>, clip_on=<UNSET>, clip_path=<UNSET>, color=<UNSET>, connectionstyle=<UNSET>, edgecolor=<UNSET>, facecolor=<UNSET>, fill=<UNSET>, gid=<UNSET>, hatch=<UNSET>, in_layout=<UNSET>, joinstyle=<UNSET>, label=<UNSET>, linestyle=<UNSET>, linewidth=<UNSET>, mouseover=<UNSET>, mutation_aspect=<UNSET>, mutation_scale=<UNSET>, patchA=<UNSET>, patchB=<UNSET>, path_effects=<UNSET>, picker=<UNSET>, positions=<UNSET>, rasterized=<UNSET>, sketch_params=<UNSET>, snap=<UNSET>, transform=<UNSET>, url=<UNSET>, visible=<UNSET>, zorder=<UNSET>)

一次性设置多个属性。

支持的属性有

属性	描述
agg_filter	一个过滤函数，它接收一个 (m, n, 3) 的浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
alpha	标量或无
animated	布尔
annotation_clip	布尔值或无
抗锯齿 或 aa	布尔值或无
arrowstyle	[ '-' | '<-' | '->' | '<->' | '<|-' | '-|>' | '<|-|>' | ']-' | '-[' | ']-[' | '|-|' | ']->' | '<-[' | 'simple' | 'fancy' | 'wedge' ]
capstyle	CapStyle 或 {'butt', 'projecting', 'round'}
clip_box	BboxBase 或 None
clip_on	布尔
clip_path	补丁或（路径，变换）或无
颜色	color
connectionstyle	[ 'arc3' | 'angle3' | 'angle' | 'arc' | 'bar' ]
edgecolor 或 ec	color or None
facecolor 或 fc	color or None
figure	Figure 或 SubFigure
fill	布尔
gid	str
hatch	{'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'}
in_layout	布尔
joinstyle	JoinStyle 或 {'miter', 'round', 'bevel'}
标签	对象
linestyle 或 ls	{'-', '--', '-.', ':', '', (偏移, 开-关-序列), ...}
linewidth 或 lw	浮点数或无
鼠标悬停	布尔
mutation_aspect	float
mutation_scale	float
patchA	patches.Patch
patchB	patches.Patch
path_effects	AbstractPathEffect 列表
picker	None 或 bool 或 float 或 callable
positions	未知
栅格化	布尔
sketch_params	(scale: float, length: float, randomness: float)
snap	布尔值或无
transform	Transform
url	str
可见	布尔
zorder	float

set_annotation_clip(b)

设置注释的裁剪行为。

参数:

b布尔值或无

• True: 当 self.xy 超出 Axes 时，注释将被裁剪。

• False: 注释将始终被绘制。

• None: 当 self.xy 位于 Axes 之外且 self.xycoords == "data" 时，注释将被裁剪。

使用 matplotlib.patches.ConnectionPatch 的示例

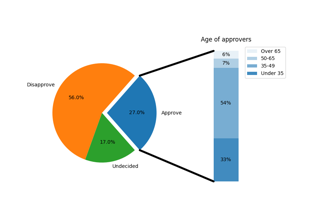

饼图条

Bar of pie

多轴动画

Multiple Axes animation

约束布局指南

Constrained layout guide

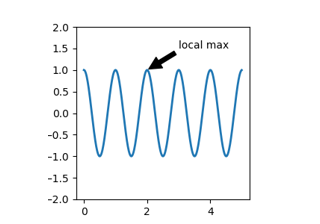

注解
