matplotlib.patches.FancyBboxPatch

class matplotlib.patches.FancyBboxPatch(xy, width, height, boxstyle='round', *, mutation_scale=1, mutation_aspect=1, **kwargs)

基类：Patch

围绕一个矩形的装饰框，左下角位于 xy = (x, y)，具有指定的宽度和高度。

FancyBboxPatch 类似于 Rectangle，但它会在矩形周围绘制一个花哨的边框。矩形框到花哨边框的转换由 BoxStyle 中定义的样式类处理。

参数:

xy(浮点数, 浮点数)

盒子的左下角。

宽度float

盒子的宽度。

高度float

盒子的高度。

boxstyle : str 或 BoxStyle字符串或

花式框的样式。这可以是 BoxStyle 实例，也可以是样式名称和可选的逗号分隔属性的字符串（例如，“Round, pad=0.2”）。此字符串传递给 BoxStyle 以构造一个 BoxStyle 对象。有关完整文档，请参阅该部分。

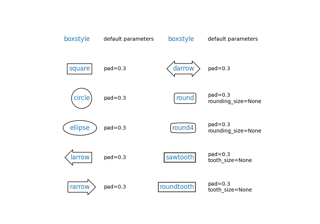

以下是可用的框样式：

类	名称	Attrs
正方形	square	pad=0.3
圆	circle	pad=0.3
椭圆	ellipse	pad=0.3
L箭头	larrow	pad=0.3
RArrow	rarrow	pad=0.3
DArrow	darrow	pad=0.3
圆	round	pad=0.3, rounding_size=None
第四轮	round4	pad=0.3, rounding_size=None
锯齿	sawtooth	pad=0.3, tooth_size=None
圆齿	roundtooth	pad=0.3, tooth_size=None

mutation_scalefloat, 默认值: 1

应用于盒子样式属性的缩放因子（例如，填充或圆角大小）。

mutation_aspectfloat, 默认值: 1

矩形的高度将在突变前被此值压缩，而突变后的盒子将被其倒数拉伸。例如，这允许不同的水平和垂直填充。

其他参数:

**kwargs : Patch 属性补丁属性

属性	描述
agg_filter	一个过滤函数，它接收一个 (m, n, 3) 浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
alpha	未知
animated	布尔
抗锯齿 或 aa	布尔值或无
capstyle	CapStyle 或 {'butt', 'projecting', 'round'}
clip_box	BboxBase 或 None
clip_on	布尔
clip_path	补丁或（路径，变换）或无
颜色	color
edgecolor 或 ec	color or None
facecolor 或 fc	color or None
figure	Figure 或 SubFigure
填充	布尔
gid	str
hatch	{'/', '', '|', '-', '+', 'x', 'o', 'O', '.', '*'}
in_layout	布尔
joinstyle	JoinStyle 或 {'miter', 'round', 'bevel'}
标签	对象
linestyle 或 ls	{'-', '--', '-.', ':', '', (偏移, 开关序列), ...}
linewidth 或 lw	浮点数或无
鼠标悬停	布尔
path_effects	AbstractPathEffect 列表
picker	None 或 bool 或 float 或 callable
光栅化	布尔
sketch_params	(scale: float, length: float, randomness: float)
snap	布尔值或无
transform	Transform
url	str
可见	布尔
zorder	float

get_bbox()

返回 Bbox。

get_boxstyle()

返回 boxstyle 对象。

get_height()

返回矩形的高度。

get_mutation_aspect()

返回 bbox 变形的纵横比。

get_mutation_scale()

返回突变比例。

get_path()

返回矩形的变异路径。

get_width()

返回矩形的宽度。

get_x()

返回矩形的左坐标。

get_y()

返回矩形的底部坐标。

set(*, agg_filter=<UNSET>, alpha=<UNSET>, animated=<UNSET>, antialiased=<UNSET>, bounds=<UNSET>, boxstyle=<UNSET>, capstyle=<UNSET>, clip_box=<UNSET>, clip_on=<UNSET>, clip_path=<UNSET>, color=<UNSET>, edgecolor=<UNSET>, facecolor=<UNSET>, fill=<UNSET>, gid=<UNSET>, hatch=<UNSET>, height=<UNSET>, in_layout=<UNSET>, joinstyle=<UNSET>, label=<UNSET>, linestyle=<UNSET>, linewidth=<UNSET>, mouseover=<UNSET>, mutation_aspect=<UNSET>, mutation_scale=<UNSET>, path_effects=<UNSET>, picker=<UNSET>, rasterized=<UNSET>, sketch_params=<UNSET>, snap=<UNSET>, transform=<UNSET>, url=<UNSET>, visible=<UNSET>, width=<UNSET>, x=<UNSET>, y=<UNSET>, zorder=<UNSET>)

一次性设置多个属性。

支持的属性是

属性	描述
agg_filter	一个过滤函数，它接收一个 (m, n, 3) 浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
alpha	标量或无
animated	布尔
抗锯齿 或 aa	布尔值或无
边界	未知
boxstyle	[ 'square' | 'circle' | 'ellipse' | 'larrow' | 'rarrow' | 'darrow' | 'round' | 'round4' | 'sawtooth' | 'roundtooth' ]
capstyle	CapStyle 或 {'butt', 'projecting', 'round'}
clip_box	BboxBase 或 None
clip_on	布尔
clip_path	补丁或（路径，变换）或无
颜色	color
edgecolor 或 ec	color or None
facecolor 或 fc	color or None
figure	Figure 或 SubFigure
填充	布尔
gid	str
hatch	{'/', '', '|', '-', '+', 'x', 'o', 'O', '.', '*'}
高度	float
in_layout	布尔
joinstyle	JoinStyle 或 {'miter', 'round', 'bevel'}
标签	对象
linestyle 或 ls	{'-', '--', '-.', ':', '', (偏移, 开关序列), ...}
linewidth 或 lw	浮点数或无
鼠标悬停	布尔
mutation_aspect	float
mutation_scale	float
path_effects	AbstractPathEffect 列表
picker	None 或 bool 或 float 或 callable
光栅化	布尔
sketch_params	(scale: float, length: float, randomness: float)
snap	布尔值或无
transform	Transform
url	str
可见	布尔
宽度	float
x	float
y	float
zorder	float

set_bounds(*args)

设置矩形的边界。

调用签名:

set_bounds(left, bottom, width, height)
set_bounds((left, bottom, width, height))

参数:

左, 底float

矩形左下角的坐标。

宽度, 高度float

矩形的宽度/高度。

set_boxstyle(boxstyle=None, **kwargs)

设置框样式，可能带有进一步的属性。

不会重复使用前一个框样式中的属性。

没有参数（或使用 boxstyle=None），可用的框样式将作为人类可读的字符串返回。

参数:

boxstyle : str 或 BoxStyle字符串或

盒子的样式：可以是 BoxStyle 实例，或是一个字符串，该字符串是样式名称，并且可以选择性地以逗号分隔属性（例如，"Round,pad=0.2"）。这样的字符串用于构造 BoxStyle 对象，如该类文档中所述。

以下是可用的框样式：

类	名称	Attrs
正方形	square	pad=0.3
圆	circle	pad=0.3
椭圆	ellipse	pad=0.3
L箭头	larrow	pad=0.3
RArrow	rarrow	pad=0.3
DArrow	darrow	pad=0.3
圆	round	pad=0.3, rounding_size=None
第四轮	round4	pad=0.3, rounding_size=None
锯齿	sawtooth	pad=0.3, tooth_size=None
圆齿	roundtooth	pad=0.3, tooth_size=None

**kwargs

盒样式的附加属性。请参阅上表以获取支持的参数。

示例

set_boxstyle("Round,pad=0.2")
set_boxstyle("round", pad=0.2)

set_height(h)

设置矩形的高度。

参数:

hfloat

set_mutation_aspect(aspect)

设置 bbox 变形的纵横比。

参数:

方面float

set_mutation_scale(scale)

设置变异比例。

参数:

比例float

set_width(w)

设置矩形的宽度。

参数:

wfloat

set_x(x)

设置矩形的左侧坐标。

参数:

xfloat

set_y(y)

设置矩形的底部坐标。

参数:

yfloat
