matplotlib.patches.FancyArrowPatch#

class matplotlib.patches.FancyArrowPatch(posA=None, posB=None, *, path=None, arrowstyle='simple', connectionstyle='arc3', patchA=None, patchB=None, shrinkA=2, shrinkB=2, mutation_scale=1, mutation_aspect=1, **kwargs)[源代码][源代码]#

基类：Patch

一个花哨的箭头补丁。

它使用 ArrowStyle 绘制箭头。它主要由 annotate 方法使用。对于大多数用途，使用 annotate 方法来绘制箭头。

箭头的头部和尾部位置固定在指定的起点和终点，但箭头的大小和形状（在显示坐标中）不会随着轴的移动或缩放而改变。

定义箭头有两种方式：

如果给出了 posA 和 posB，则会根据 connectionstyle 创建一条连接两点的路径。该路径将被 patchA 和 patchB 裁剪，并进一步缩小 shrinkA 和 shrinkB。使用 arrowstyle 参数沿着这条结果路径绘制箭头。
或者，如果提供了 path ，则沿此路径绘制箭头，并且 patchA 、 patchB 、 shrinkA 和 shrinkB 将被忽略。

参数:

posA, posB(浮点数, 浮点数), 默认: None

(x, y) 分别表示箭尾和箭头的坐标。

路径 : Path, 默认: None路径，默认值：无

如果提供了路径，则沿此路径绘制箭头，并且忽略 patchA、patchB、shrinkA 和 shrinkB。

arrowstyle : str 或 ArrowStyle, 默认: 'simple'str 或

用于绘制精美箭头的 ArrowStyle 。如果是字符串，它应该是可用箭头样式名称之一，带有可选的逗号分隔属性。可选属性旨在与 mutation_scale 一起缩放。以下箭头样式可用：

类	名称	Attrs
曲线	`-`	无
曲线A	`<-`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线B	`->`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线AB	`<->`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线填充	`<\|-`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线填充B	`-\|>`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线填充AB	`<\|-\|>`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
BracketA	`]-`	widthA=1.0, lengthA=0.2, angleA=0
BracketB	`-[`	widthB=1.0, lengthB=0.2, angleB=0
BracketAB	`]-[`	widthA=1.0, lengthA=0.2, angleA=0, widthB=1.0, lengthB=0.2, angleB=0
BarAB	`\|-\|`	widthA=1.0, angleA=0, widthB=1.0, angleB=0
BracketCurve	`]->`	widthA=1.0, lengthA=0.2, angleA=None
CurveBracket	`<-[`	widthB=1.0, lengthB=0.2, angleB=None
简单	`simple`	head_length=0.5, head_width=0.5, tail_width=0.2
花哨	`fancy`	head_length=0.4, head_width=0.4, tail_width=0.4
楔子	`wedge`	tail_width=0.3, shrink_factor=0.5

connectionstyle : str 或 ConnectionStyle 或 None, 可选, 默认: 'arc3'str 或

连接 posA 和 posB 的 ConnectionStyle。如果是一个字符串，它应该是可用连接样式名称之一，带有可选的逗号分隔属性。以下连接样式可用：

类	名称	Attrs
Arc3	`arc3`	rad=0.0
Angle3	`angle3`	angleA=90, angleB=0
角度	`angle`	angleA=90, angleB=0, rad=0.0
弧	`arc`	angleA=0, angleB=0, armA=None, armB=None, rad=0.0
酒吧	`bar`	armA=0.0, armB=0.0, fraction=0.3, angle=None

patchA, patchB : Patch, 默认: None补丁，默认值：无

分别是头部和尾部的补丁。

shrinkA, shrinkB浮点数，默认值：2

箭头的尾部和头部的收缩量，单位为点。

mutation_scalefloat, 默认值: 1

用于缩放 arrowstyle 属性（例如，head_length）的值。

mutation_aspectNone 或 float, 默认: None

矩形的高度将在突变前被此值压缩，而突变后的盒子将被其倒数拉伸。

其他参数:

**kwargs : Patch 属性, 可选补丁属性，可选

以下是可用的 Patch 属性列表：

属性	描述
`agg_filter`	一个过滤函数，它接受一个 (m, n, 3) 的浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
`alpha`	未知
`animated`	布尔
`抗锯齿` 或 aa	布尔值或无
`capstyle`	`CapStyle` 或 {'butt', 'projecting', 'round'}
`clip_box`	`BboxBase` 或 None
`clip_on`	布尔
`clip_path`	补丁或（路径，变换）或无
`颜色`	color
`edgecolor` 或 ec	color or None
`facecolor` 或 fc	color or None
`figure`	`Figure` 或 `SubFigure`
`填充`	布尔
`gid`	str
`hatch`	{'/', '\', '\|', '-', '+', 'x', 'o', 'O', '.', '*'}
`in_layout`	布尔
`joinstyle`	`JoinStyle` 或 {'miter', 'round', 'bevel'}
`标签`	对象
`linestyle` 或 ls	{'-', '--', '-.', ':', '', (偏移, 开-关序列), ...}
`linewidth` 或 lw	浮点数或无
`鼠标悬停`	布尔
`path_effects`	`AbstractPathEffect` 列表
`picker`	None 或 bool 或 float 或 callable
`光栅化`	布尔
`sketch_params`	(scale: float, length: float, randomness: float)
`snap`	布尔值或无
`transform`	`Transform`
`url`	str
`可见`	布尔
`zorder`	float

与其他补丁不同，FancyArrowPatch 的默认 capstyle 和 joinstyle 设置为 "round"。

draw(renderer)[源代码][源代码]#

使用给定的渲染器绘制艺术家（及其子项）。

如果艺术家不可见（Artist.get_visible 返回 False），则此操作无效。

参数:

渲染器 : RendererBase 子类。RendererBase 子类。

注释

此方法在 Artist 子类中被重写。

get_arrowstyle()[源代码][源代码]#: 返回箭头样式对象。

get_connectionstyle()[源代码][源代码]#: 返回使用的 ConnectionStyle。

get_mutation_aspect()[源代码][源代码]#: 返回 bbox 突变的纵横比。

get_mutation_scale()[源代码][源代码]#

返回突变比例。

返回:

标量

get_path()[源代码][源代码]#: 返回数据坐标系中箭头的路径。

set(*, agg_filter=<UNSET>, alpha=<UNSET>, animated=<UNSET>, antialiased=<UNSET>, arrowstyle=<UNSET>, capstyle=<UNSET>, clip_box=<UNSET>, clip_on=<UNSET>, clip_path=<UNSET>, color=<UNSET>, connectionstyle=<UNSET>, edgecolor=<UNSET>, facecolor=<UNSET>, fill=<UNSET>, gid=<UNSET>, hatch=<UNSET>, in_layout=<UNSET>, joinstyle=<UNSET>, label=<UNSET>, linestyle=<UNSET>, linewidth=<UNSET>, mouseover=<UNSET>, mutation_aspect=<UNSET>, mutation_scale=<UNSET>, patchA=<UNSET>, patchB=<UNSET>, path_effects=<UNSET>, picker=<UNSET>, positions=<UNSET>, rasterized=<UNSET>, sketch_params=<UNSET>, snap=<UNSET>, transform=<UNSET>, url=<UNSET>, visible=<UNSET>, zorder=<UNSET>)[源代码]#

一次性设置多个属性。

支持的属性有

属性

描述

agg_filter

一个过滤函数，它接受一个 (m, n, 3) 的浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量

alpha

标量或无

animated

布尔

抗锯齿 或 aa

布尔值或无

arrowstyle

[ '-' | '<-' | '->' | '<->' | '<|-' | '-|>' | '<|-|>' | ']-' | '-[' | ']-[' | '|-|' | ']->' | '<-[' | 'simple' | 'fancy' | 'wedge' ]

capstyle

CapStyle 或 {'butt', 'projecting', 'round'}

clip_box

BboxBase 或 None

clip_on

布尔

clip_path

补丁或（路径，变换）或无

颜色

color

connectionstyle

[ 'arc3' | 'angle3' | 'angle' | 'arc' | 'bar' ]

edgecolor 或 ec

color or None

facecolor 或 fc

color or None

figure

Figure 或 SubFigure

填充

布尔

gid

str

hatch

{'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'}

in_layout

布尔

joinstyle

JoinStyle 或 {'miter', 'round', 'bevel'}

标签

对象

linestyle 或 ls

{'-', '--', '-.', ':', '', (偏移, 开-关序列), ...}

linewidth 或 lw

浮点数或无

鼠标悬停

布尔

mutation_aspect

float

mutation_scale

float

patchA

patches.Patch

patchB

patches.Patch

path_effects

AbstractPathEffect 列表

picker

None 或 bool 或 float 或 callable

位置

未知

光栅化

布尔

sketch_params

(scale: float, length: float, randomness: float)

snap

布尔值或无

transform

Transform

url

str

可见

布尔

zorder

float

set_arrowstyle(arrowstyle=None, **kwargs)[源代码][源代码]#

设置箭头样式，可能带有进一步的属性。

不会重复使用前一个箭头样式的属性。

没有参数（或使用 arrowstyle=None），可用的框样式将作为人类可读的字符串返回。

参数:

arrowstyle : str 或 ArrowStylestr 或

箭头的样式：可以是 ArrowStyle 实例，或是一个字符串，该字符串是样式名称，并且可选地以逗号分隔的属性（例如，"Fancy,head_length=0.2"）。这样的字符串用于构造一个 ArrowStyle 对象，如该类文档中所述。

以下箭头样式可用：

类	名称	Attrs
曲线	`-`	无
曲线A	`<-`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线B	`->`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线AB	`<->`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线填充	`<\|-`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线填充B	`-\|>`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
曲线填充AB	`<\|-\|>`	head_length=0.4, head_width=0.2, widthA=1.0, widthB=1.0, lengthA=0.2, lengthB=0.2, angleA=0, angleB=0, scaleA=None, scaleB=None
BracketA	`]-`	widthA=1.0, lengthA=0.2, angleA=0
BracketB	`-[`	widthB=1.0, lengthB=0.2, angleB=0
BracketAB	`]-[`	widthA=1.0, lengthA=0.2, angleA=0, widthB=1.0, lengthB=0.2, angleB=0
BarAB	`\|-\|`	widthA=1.0, angleA=0, widthB=1.0, angleB=0
BracketCurve	`]->`	widthA=1.0, lengthA=0.2, angleA=None
CurveBracket	`<-[`	widthB=1.0, lengthB=0.2, angleB=None
简单	`simple`	head_length=0.5, head_width=0.5, tail_width=0.2
花哨	`fancy`	head_length=0.4, head_width=0.4, tail_width=0.4
楔子	`wedge`	tail_width=0.3, shrink_factor=0.5

**kwargs

箭头样式的附加属性。请参阅上表以获取支持的参数。

示例

set_arrowstyle("Fancy,head_length=0.2")
set_arrowstyle("fancy", head_length=0.2)

set_connectionstyle(connectionstyle=None, **kwargs)[源代码][源代码]#

设置连接样式，可能带有进一步的属性。

不会重复使用前一个连接样式的属性。

没有参数（或使用 connectionstyle=None），可用的框样式将作为人类可读的字符串返回。

参数:

connectionstyle : str 或 ConnectionStylestr 或

连接的样式：可以是 ConnectionStyle 实例，或是一个字符串，该字符串是样式名称，并且可选地包含逗号分隔的属性（例如 "Arc,armA=30,rad=10"）。这样的字符串用于构造 ConnectionStyle 对象，如该类文档中所述。

以下连接样式可用：

类	名称	Attrs
Arc3	`arc3`	rad=0.0
Angle3	`angle3`	angleA=90, angleB=0
角度	`angle`	angleA=90, angleB=0, rad=0.0
弧	`arc`	angleA=0, angleB=0, armA=None, armB=None, rad=0.0
酒吧	`bar`	armA=0.0, armB=0.0, fraction=0.3, angle=None

**kwargs

连接样式的附加属性。请参阅上表以获取支持的参数。

示例

set_connectionstyle("Arc,armA=30,rad=10")
set_connectionstyle("arc", armA=30, rad=10)

set_mutation_aspect(aspect)[源代码][源代码]#

设置 bbox 变形的纵横比。

参数:

方面float

set_mutation_scale(scale)[源代码][源代码]#

设置突变比例。

参数:

比例float

set_patchA(patchA)[源代码][源代码]#

设置尾部补丁。

参数:

patchApatches.Patch

set_patchB(patchB)[源代码][源代码]#

设置头部补丁。

参数:

patchBpatches.Patch

set_positions(posA, posB)[源代码][源代码]#

设置连接路径的起始和结束位置。

参数:

posA, posBNone, 元组: (x, y) 分别表示箭尾和箭头的坐标。如果为 None 则使用当前值。

使用 `matplotlib.patches.FancyArrowPatch` 的示例#

饼图条

Bar of pie

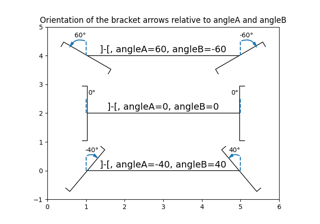

括号箭头上的角度注释

Angle annotations on bracket arrows

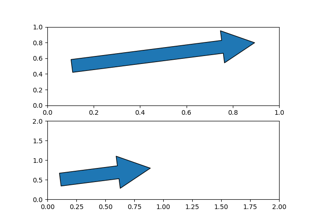

Arrow 指南

Arrow guide

多轴动画

Multiple Axes animation

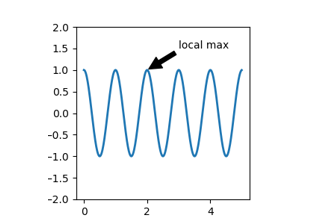

注解
