statsmodels.graphics.mosaicplot.mosaic¶

statsmodels.graphics.mosaicplot.mosaic(data, index=None, ax=None, horizontal=True, gap=0.005, properties=<function <lambda>>, labelizer=None, title='', statistic=False, axes_label=True, label_rotation=0.0)[source]¶

从列联表创建马赛克图。

它允许以严谨且信息丰富的方式可视化多元分类数据。

Parameters:¶

data{dict, Series, ndarray, DataFrame}: 包含数据的列联表。每个类别应包含一个非负数，索引为元组。它期望所有键的组合都存在；如果不存在，将自动将缺失值视为0。键的顺序将与插入顺序相同。如果使用的是字典或Series（或任何其他类似字典的对象），它将把键作为标签。如果提供了np.ndarray，它将生成简单的数值标签。
indexlist, optional: 给出类别排序的首选顺序。如果未指定，将默认为给定的顺序。它不支持分层Series的命名索引。如果提供DataFrame，它期望一个包含列名的列表。
axAxes, optional: 显示马赛克的图形。如果未给出，将创建一个新的图形
horizontalbool, optional: 分割的起始方向（默认沿水平轴）
gap{float, sequence[float]}: 要在每个子分类上应用的间隙列表。如果给定数组的长度小于子类别的数量（或者如果它是一个单一数字），它将以指数递减的间隙进行扩展
propertiesdict[str, callable], optional: 一个函数，用于为马赛克中的每个图块获取图块的键，并返回生成的矩形的属性字典，如颜色、阴影或其他类似属性。对于未定义颜色的键，将提供一组默认属性，并将使用颜色变化来帮助视觉上区分各个类别。它应返回None以指示应使用图块的默认属性。可以传递每个键的属性字典，它将在内部转换为正确的函数。
labelizerdict[str, callable], optional: 一个根据每个图块的键生成显示在图块中心文本的函数
titlestr, optional: 坐标轴的标题
statisticbool, optional: 如果为真，将使用一个简单的统计模型为图表赋予颜色。如果该图块的约束条件在独立假设下偏离预期值超过2个标准差，它将从绿色变为红色（对于正偏差，否则为蓝色），并且在超过3个标准差时会获得阴影。
axes_labelbool, optional: 在轴上显示每个类别的每个值的名称（默认）或隐藏它们。
label_rotation{float, list[float]}: 轴标签的旋转（如果存在）。如果给定一个列表，每个轴可以有不同的旋转

Returns:¶

figFigure: 包含图形的图像。
rectsdict: 一个字典，具有与原始数据集相同的键，其中包含对图块坐标和表示它的矩形的引用。

参考文献

A Brief History of the Mosaic Display: 迈克尔·弗兰德利，约克大学，心理学系计算与图形统计杂志，2001年
Mosaic Displays for Loglinear Models.: 迈克尔·弗兰德利，约克大学，心理学系统计图形学部分的会议录，1992年，61-68页。
Mosaic displays for multi-way contingency tables.: 迈克尔·弗兰德利，约克大学，心理学系美国统计协会杂志 1994年3月，第89卷，第425期，理论与方法

示例

>>> import numpy as np
>>> import pandas as pd
>>> import matplotlib.pyplot as plt
>>> from statsmodels.graphics.mosaicplot import mosaic

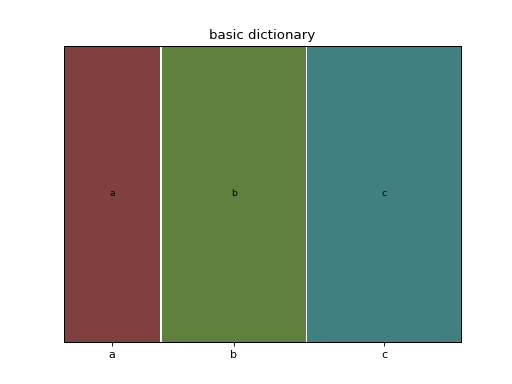

最简单的用例是获取一个字典并绘制结果

>>> data = {'a': 10, 'b': 15, 'c': 16}
>>> mosaic(data, title='basic dictionary')
>>> plt.show()

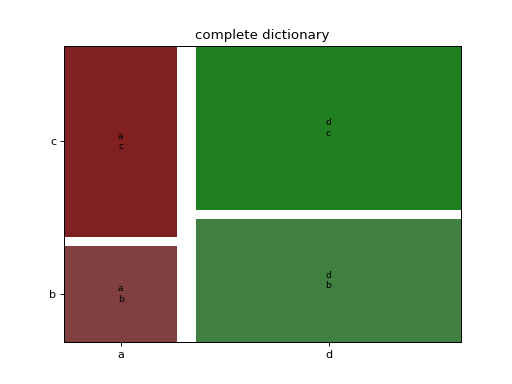

一个更有用的例子是由具有多个索引的字典给出的。在这种情况下，我们使用更大的间隙以获得更好的可视化分离效果。

>>> data = {('a', 'b'): 1, ('a', 'c'): 2, ('d', 'b'): 3, ('d', 'c'): 4}
>>> mosaic(data, gap=0.05, title='complete dictionary')
>>> plt.show()

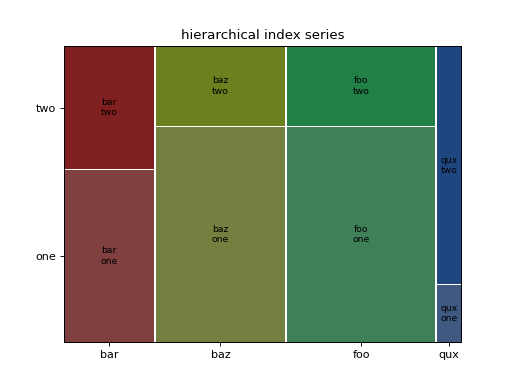

相同的数据可以表示为简单或分层索引的Series

>>> rand = np.random.random
>>> from itertools import product
>>> tuples = list(product(['bar', 'baz', 'foo', 'qux'], ['one', 'two']))
>>> index = pd.MultiIndex.from_tuples(tuples, names=['first', 'second'])
>>> data = pd.Series(rand(8), index=index)
>>> mosaic(data, title='hierarchical index series')
>>> plt.show()

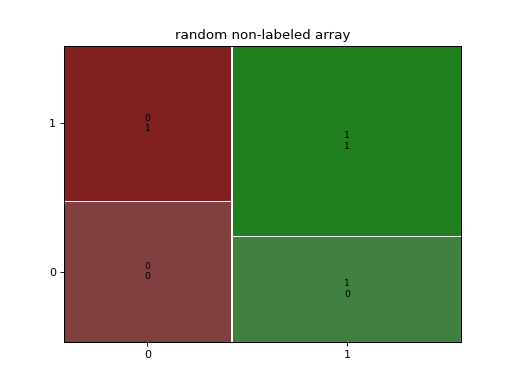

第三个接受的数据结构是np数组，将为其创建一个非常简单的索引。

>>> rand = np.random.random
>>> data = 1+rand((2,2))
>>> mosaic(data, title='random non-labeled array')
>>> plt.show()

如果你需要修改标签和颜色，你可以提供一个函数来创建标签，并提供一个函数来根据键元组设置图形属性

>>> data = {'a': 10, 'b': 15, 'c': 16}
>>> props = lambda key: {'color': 'r' if 'a' in key else 'gray'}
>>> labelizer = lambda k: {('a',): 'first', ('b',): 'second',
...                        ('c',): 'third'}[k]
>>> mosaic(data, title='colored dictionary', properties=props,
...        labelizer=labelizer)
>>> plt.show()

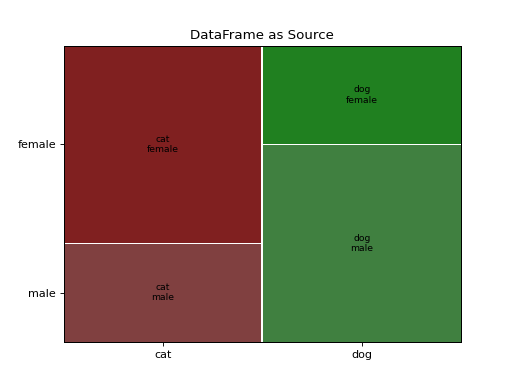

使用DataFrame作为数据源，指定感兴趣的列名

>>> gender = ['male', 'male', 'male', 'female', 'female', 'female']
>>> pet = ['cat', 'dog', 'dog', 'cat', 'dog', 'cat']
>>> data = pd.DataFrame({'gender': gender, 'pet': pet})
>>> mosaic(data, ['pet', 'gender'], title='DataFrame as Source')
>>> plt.show()
