检查按钮

通过复选按钮开启和关闭视觉元素。

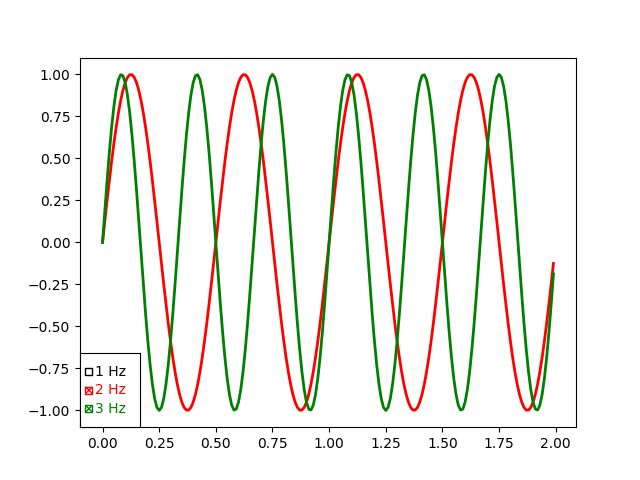

此程序展示了 CheckButtons 的使用，类似于复选框。显示了3种不同的正弦波，我们可以通过复选按钮选择显示哪些波。

复选按钮可以使用 check_props、frame_props 和 label_props 参数进行样式设置。每个参数都接受一个字典，字典的键是艺术家属性名称，值是与按钮数量匹配的设置列表。

import matplotlib.pyplot as plt
import numpy as np

from matplotlib.widgets import CheckButtons

t = np.arange(0.0, 2.0, 0.01)
s0 = np.sin(2*np.pi*t)
s1 = np.sin(4*np.pi*t)
s2 = np.sin(6*np.pi*t)

fig, ax = plt.subplots()
l0, = ax.plot(t, s0, visible=False, lw=2, color='black', label='1 Hz')
l1, = ax.plot(t, s1, lw=2, color='red', label='2 Hz')
l2, = ax.plot(t, s2, lw=2, color='green', label='3 Hz')

lines_by_label = {l.get_label(): l for l in [l0, l1, l2]}
line_colors = [l.get_color() for l in lines_by_label.values()]

# Make checkbuttons with all plotted lines with correct visibility
rax = ax.inset_axes([0.0, 0.0, 0.12, 0.2])
check = CheckButtons(
    ax=rax,
    labels=lines_by_label.keys(),
    actives=[l.get_visible() for l in lines_by_label.values()],
    label_props={'color': line_colors},
    frame_props={'edgecolor': line_colors},
    check_props={'facecolor': line_colors},
)


def callback(label):
    ln = lines_by_label[label]
    ln.set_visible(not ln.get_visible())
    ln.figure.canvas.draw_idle()

check.on_clicked(callback)

plt.show()

参考文献

以下函数、方法、类和模块的使用在本示例中展示：

• matplotlib.widgets.CheckButtons
