有向无环图

这个示例演示了如何创建一个随机的有向无环图（DAG），这在许多场景中都非常有用，包括Git提交历史。

import igraph as ig
import matplotlib.pyplot as plt
import random

首先，我们设置一个随机种子以确保结果可重复。

random.seed(0)

首先，我们生成一个具有固定边数的随机无向图，没有环路。

g = ig.Graph.Erdos_Renyi(n=15, m=30, directed=False, loops=False)

然后我们将其转换为DAG 原地。此方法均匀地采样具有给定边数和顶点数的DAG。

g.to_directed(mode="acyclic")

我们可以打印出DAG的摘要。

ig.summary(g)

IGRAPH D--- 15 30 --

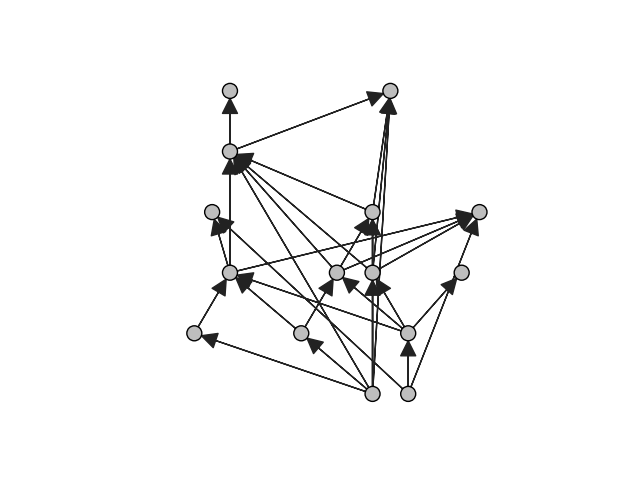

最后，我们可以使用来自igraph.Graph.layout_sugiyama()的Sugiyama布局来绘制图形：

fig, ax = plt.subplots()
ig.plot(
    g,
    target=ax,
    layout="sugiyama",
    vertex_size=15,
    vertex_color="grey",
    edge_color="#222",
    edge_width=1,
)
plt.show()
