matplotlib.axes.Axes.boxplot

Axes.boxplot(x, *, notch=None, sym=None, vert=None, orientation='vertical', whis=None, positions=None, widths=None, patch_artist=None, bootstrap=None, usermedians=None, conf_intervals=None, meanline=None, showmeans=None, showcaps=None, showbox=None, showfliers=None, boxprops=None, tick_labels=None, flierprops=None, medianprops=None, meanprops=None, capprops=None, whiskerprops=None, manage_ticks=True, autorange=False, zorder=None, capwidths=None, label=None, data=None)

绘制一个箱线图。

箱子从数据的第一四分位数（Q1）延伸到第三四分位数（Q3），中位数处有一条线。须线从箱子延伸到位于箱子1.5倍四分位距（IQR）内的最远数据点。飞点是那些超出须线末端的数据点。参考 https://en.wikipedia.org/wiki/Box_plot。

     Q1-1.5IQR   Q1   median  Q3   Q3+1.5IQR
                  |-----:-----|
  o      |--------|     :     |--------|    o  o
                  |-----:-----|
flier             <----------->            fliers
                       IQR

参数:

x数组或向量序列。

输入数据。如果是一个二维数组，则为 x 中的每一列绘制一个箱线图。如果是一个一维数组的序列，则为 x 中的每个数组绘制一个箱线图。

notch : bool, 默认值: rcParams["boxplot.notch"] (default: False)bool, 默认值:

是否绘制缺口箱线图（True），或矩形箱线图（False）。缺口表示中位数周围的置信区间（CI）。bootstrap 的文档描述了默认情况下如何计算缺口的位置，但也可以通过设置 conf_intervals 参数来覆盖它们的位置。

备注

在CI值小于下四分位数或大于上四分位数的情况下，缺口将延伸到箱子外部，使其呈现出独特的“翻转”外观。这是预期行为，并且与其他统计可视化包一致。

symstr, 可选

默认的离群点符号。空字符串 ('') 会隐藏离群点。如果为 None，则离群点默认为 'b+'。通过 flierprops 参数可以提供更多控制。

垂直bool, 可选

自 3.10 版本弃用: 使用 orientation 代替。

如果在弃用期间给出此参数，它将覆盖 orientation 参数。

如果为 True，则垂直绘制框。如果为 False，则水平绘制框。

方向{'vertical', 'horizontal'}, 默认: 'vertical'

如果为 'horizontal'，则水平绘制框。否则，垂直绘制框。

Added in version 3.10.

whisfloat 或 (float, float)，默认值：1.5

胡须的位置。

如果是一个浮点数，下须线位于最低的数据点之上 Q1 - whis*(Q3-Q1)，上须线位于最高的数据点之下 Q3 + whis*(Q3-Q1)，其中 Q1 和 Q3 分别是第一和第三四分位数。whis = 1.5 的默认值对应于 Tukey 对箱线图的原始定义。

如果是一对浮点数，它们表示绘制须线处的百分位数（例如，(5, 95)）。特别是，将其设置为 (0, 100) 会导致须线覆盖数据的整体范围。

在 Q1 == Q3 的边缘情况下，如果 autorange 为 True，whis 会自动设置为 (0, 100)（覆盖整个数据范围）。

在须线之外的数据被视为异常值，并以单个点的形式绘制。

bootstrapint, 可选

指定是否在带缺口的箱线图周围引导置信区间。如果 bootstrap 为 None，则不执行引导，缺口使用基于高斯渐近近似计算（参见 McGill, R., Tukey, J.W., 和 Larsen, W.A., 1978, 以及 Kendall 和 Stuart, 1967）。否则，bootstrap 指定引导中位数以确定其 95% 置信区间的次数。建议值在 1000 到 10000 之间。

usermedians1D 数组类，可选

一个长度为 len(x) 的一维类数组对象。每个非 None 的条目会强制指定相应数据集的中位数值。对于 None 的条目，中位数将按照 Matplotlib 的常规方式计算。

置信区间类似数组，可选

一个形状为 (len(x), 2) 的二维类数组。每个非 None 的条目会强制指定相应凹口的位置（仅在 notch 为 True 时绘制）。对于值为 None 的条目，凹口将根据其他参数（例如 bootstrap）指定的方法计算。

职位类似数组，可选

盒子的位置。刻度和限制会自动设置以匹配这些位置。默认值为 range(1, N+1)，其中 N 是要绘制的盒子数量。

宽度浮点数或类数组

盒子的宽度。默认值为 0.5，或者如果较小的话，则为 0.15*(极端位置之间的距离)。

patch_artist : bool, 默认值: rcParams["boxplot.patchartist"] (default: False)bool, 默认值:

如果 False 生成带有 Line2D 艺术家的框。否则，使用 Patch 艺术家绘制框。

tick_labelslist of str, 可选

每个箱线图的刻度标签。刻度总是放置在箱线图的 位置 上。如果给出了 tick_labels ，刻度将相应地标记。否则，它们保持其数值。

在 3.9 版本发生变更: 从 标签 重命名为 labels，自 3.9 版本起已弃用，并将在 3.11 版本中移除。

管理刻度bool, 默认: True

如果为 True，刻度位置和标签将被调整为与箱线图位置匹配。

autorangebool, 默认值: False

当 True 且数据分布使得第25百分位和第75百分位相等时，whis 被设置为 (0, 100)，使得须的末端位于数据的最小值和最大值处。

meanline : bool, 默认值: rcParams["boxplot.meanline"] (default: False)bool, 默认值:

如果 True`（并且 *showmeans* 是 `True），将尝试根据 meanprops*（见下文）绘制一条横跨整个箱子宽度的线来表示均值。如果 *shownotches 也是 True，则不推荐使用。否则，均值将以点的形式显示。

zorder : float, 默认值: Line2D.zorder = 2float, 默认值:

箱线图的 zorder。

返回:

dict

一个字典，将箱线图的每个组成部分映射到创建的 Line2D 实例列表。该字典具有以下键（假设为垂直箱线图）：

• boxes: 箱线图的主体部分，显示四分位数和中位数的置信区间（如果启用）。

• medians: 每个盒子的中位数处的水平线。

• whiskers: 延伸至最极端的非异常值数据点的垂直线。

• caps: 须线的末端水平线。

• fliers: 表示数据延伸超出须线（fliers）的点。

• means: 表示均值的点或线。

其他参数:

showcaps : bool, 默认值: rcParams["boxplot.showcaps"] (default: True)bool, 默认值:

显示胡须末端的帽。

showbox : bool, 默认值: rcParams["boxplot.showbox"] (default: True)bool, 默认值:

显示中央方框。

showfliers : bool, 默认值: rcParams["boxplot.showfliers"] (default: True)bool, 默认值:

显示超出上限的异常值。

showmeans : bool, 默认值: rcParams["boxplot.showmeans"] (default: False)bool, 默认值:

显示算术平均值。

cappropsdict, 默认值: None

帽子的风格。

capwidths浮点数或数组，默认值：None

帽子的宽度。

boxpropsdict, 默认值: None

盒子的样式。

whiskerpropsdict, 默认值: None

胡须的样式。

flierpropsdict, 默认值: None

传单的风格。

medianpropsdict, 默认值: None

中位数的样式。

meanpropsdict, 默认值: None

均值的风格。

标签str 或 str 列表，可选

图例标签。当所有方框具有相同的样式并且您只想为它们创建一个图例条目时，使用单个字符串。使用字符串列表来单独标记所有方框。为了能够区分，方框应单独设置样式，目前只能通过修改返回的艺术家来实现，例如参见 箱线图。

在单个字符串的情况下，图例条目将仅与第一个箱线图关联。默认情况下，图例将显示中位数线（result["medians"]）；如果 patch_artist 为 True，图例将显示箱线图的 Patch 艺术家（result["boxes"]）。

Added in version 3.9.

数据可索引对象，可选

如果提供，所有参数也接受一个字符串 s，如果 s 是 data 中的一个键，则它将被解释为 data[s]。

参见

Axes.bxp

从预计算的统计数据中绘制箱线图。

violinplot

绘制概率密度函数的估计图。

使用 matplotlib.axes.Axes.boxplot 的示例

箱线图中的艺术家自定义

Artist customization in box plots

带有自定义填充颜色的箱形图

Box plots with custom fill colors

箱线图

Boxplots

箱线图与小提琴图的比较

Box plot vs. violin plot comparison

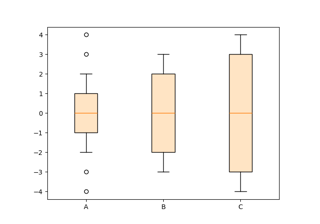

分离箱线图的计算和绘制
