matplotlib.axes.Axes.pcolormesh#

Axes.pcolormesh(*args, alpha=None, norm=None, cmap=None, vmin=None, vmax=None, shading=None, antialiased=False, data=None, **kwargs)[源代码][源代码]#

创建一个带有非规则矩形网格的伪彩色图。

调用签名:

pcolormesh([X, Y,] C, /, **kwargs)

X 和 Y 可以用来指定四边形的角。

参数 X, Y, C 是仅位置参数。

提示

pcolormesh 类似于 pcolor。它在大多数情况下速度更快，是首选。有关差异的详细讨论，请参见 pcolor() 和 pcolormesh() 之间的差异。

参数:

C类似数组

网格数据。支持的数组形状有：

(M, N) 或 M*N: 一个带有标量数据的网格。这些值通过归一化和颜色映射映射到颜色。参见参数 norm、cmap、vmin、vmax。
(M, N, 3): 一张带有RGB值（0-1浮点数或0-255整数）的图像。
(M, N, 4): 一张包含RGBA值（0-1浮点数或0-255整数）的图像，即包括透明度。

前两个维度 (M, N) 定义了网格数据的行和列。

X, Y类似数组, 可选

pcolormesh 四边形角点的坐标:

(X[i+1, j], Y[i+1, j])       (X[i+1, j+1], Y[i+1, j+1])
                      ●╶───╴●
                      │     │
                      ●╶───╴●
    (X[i, j], Y[i, j])       (X[i, j+1], Y[i, j+1])

请注意，列索引对应于 x 坐标，而行索引对应于 y。详情请参见下面的注释部分。

如果 shading='flat' ，X 和 Y 的维度应比 C 的维度大一，并且四边形的颜色由 C[i, j] 处的值决定。如果 X、Y 和 C 具有相同的维度，将发出警告，并且 C 的最后一行和最后一列将被忽略。

如果 shading='nearest' 或 'gouraud'，X 和 Y 的维度应与 C 的维度相同（否则将引发 ValueError）。对于 'nearest'，颜色 C[i, j] 以 (X[i, j], Y[i, j]) 为中心。对于 'gouraud'，在四边形的角之间进行平滑插值。

如果 X 和/或 Y 是 1-D 数组或列向量，它们将根据需要扩展为适当的 2D 数组，形成一个矩形网格。

cmap : str 或 Colormap，默认值: rcParams["image.cmap"] (default: 'viridis')str 或

用于将标量数据映射到颜色的 Colormap 实例或已注册的 colormap 名称。

toctree 是一个 reStructuredText 的指令，是一种非常通用的标记。指令可以有参数、选项和内容。str 或

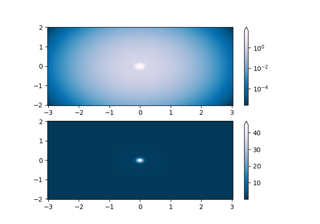

在将标量数据映射到颜色之前，用于将标量数据缩放到 [0, 1] 范围的归一化方法。默认情况下，使用线性缩放，将最低值映射为 0，最高值映射为 1。

如果提供，这可以是以下之一：

Normalize 的一个实例或其子类之一（参见颜色映射归一化）。
一个刻度名称，即“linear”、“log”、“symlog”、“logit”等之一。要获取可用刻度列表，请调用 matplotlib.scale.get_scale_names()。在这种情况下，会动态生成并实例化一个合适的 Normalize 子类。

vmin, vmaxfloat, 可选

在使用标量数据且未指定显式 norm 时，vmin 和 vmax 定义了颜色映射覆盖的数据范围。默认情况下，颜色映射覆盖所提供数据的完整值范围。当给定 norm 实例时，使用 vmin/vmax 是错误的（但使用 str norm 名称与 vmin/vmax 一起是可接受的）。

边缘颜色{'none', None, 'face', color, color sequence}, 可选

边缘的颜色。默认为 'none'。可能的值：

'none' 或 '': 无边框。
无：将使用 rcParams["patch.edgecolor"] (default: 'black')。请注意，目前必须将 rcParams["patch.force_edgecolor"] (default: False) 设置为 True 才能生效。
'face': 使用相邻面的颜色。
颜色或颜色序列将设置边缘颜色。

单数形式 edgecolor 作为别名使用。

alphafloat, 默认值: None

alpha 混合值，介于 0（透明）和 1（不透明）之间。

着色{'flat', 'nearest', 'gouraud', 'auto'}, 可选

四边形的填充样式；默认为 rcParams["pcolor.shading"] (default: 'auto')。可能的值：

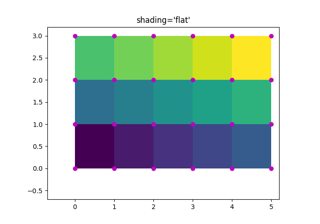

'flat': 每个四边形使用一种纯色。四边形 (i, j), (i+1, j), (i, j+1), (i+1, j+1) 的颜色由 C[i, j] 给出。X 和 Y 的维度应比 C 的维度大一；如果它们与 C 相同，则会引发一个弃用警告，并丢弃 C 的最后一行和最后一列。
'nearest': 每个网格点将有一个以其为中心的颜色，延伸到相邻网格中心之间的一半。X 和 Y 的维度必须与 C 相同。
'gouraud': 每个四边形将使用 Gouraud 着色：角的颜色 (i', j') 由 C[i', j'] 给出。区域内的颜色值从角的颜色值插值得到。X 和 Y 的维度必须与 C 相同。当使用 Gouraud 着色时，edgecolors 被忽略。
'auto': 如果 X 和 Y 的维度比 C 大一，则选择 'flat'。如果维度相同，则选择 'nearest'。

更多描述请参见 pcolormesh 网格和阴影。

快照bool, 默认: False

是否将网格对齐到像素边界。

光栅化布尔值，可选

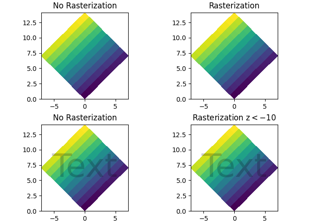

在绘制矢量图形时栅格化 pcolormesh。这可以加快渲染速度，并为大型数据集生成更小的文件。另请参阅矢量图形的栅格化。

返回:

matplotlib.collections.QuadMesh

其他参数:

数据可索引对象，可选

如果给出，所有参数也接受一个字符串 s，如果 s 是 data 中的一个键，则解释为 data[s]。

**kwargs

此外，允许以下参数。它们被传递给 QuadMesh 构造函数：

属性	描述
`agg_filter`	一个过滤函数，它接收一个 (m, n, 3) 的浮点数数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和两个从图像左下角开始的偏移量
`alpha`	类似数组或标量或无
`animated`	布尔
`抗锯齿` 或 aa 或 antialiaseds	布尔值或布尔值列表
`数组`	类似数组
`capstyle`	`CapStyle` 或 {'butt', 'projecting', 'round'}
`clim`	(vmin: 浮点数, vmax: 浮点数)
`clip_box`	`BboxBase` 或 None
`clip_on`	布尔
`clip_path`	补丁或（路径，变换）或无
`cmap`	`Colormap` 或 str 或 None
`颜色`	color 或 RGBA 元组列表
`edgecolor` 或 ec 或 edgecolors	color 或 color 列表或 'face'
`facecolor` 或 facecolors 或 fc	color 或 color 列表
`figure`	`Figure` 或 `SubFigure`
`gid`	str
`hatch`	{'/', '', '\|', '-', '+', 'x', 'o', 'O', '.', '*'}
`in_layout`	布尔
`joinstyle`	`JoinStyle` 或 {'miter', 'round', 'bevel'}
`标签`	对象
`线型` 或虚线或线型或 ls	str 或 tuple 或其列表
`linewidth` 或 linewidths 或 lw	浮点数或浮点数列表
`鼠标悬停`	布尔
`norm`	`Normalize` 或 str 或 None
`offset_transform` 或 transOffset	`Transform`
`偏移量`	(N, 2) 或 (2,) 数组类
`path_effects`	`AbstractPathEffect` 的列表
`picker`	None 或 bool 或 float 或 callable
`pickradius`	浮动
`光栅化`	布尔
`sketch_params`	(scale: float, length: float, randomness: float)
`snap`	布尔值或无
`transform`	`Transform`
`url`	str
`urls`	list of str or None
`可见`	布尔
`zorder`	浮动

参见

pcolor: 一个具有略微不同特性的替代实现。有关差异的详细讨论，请参见 pcolor() 和 pcolormesh() 之间的差异。
imshow: 如果 X 和 Y 每个都是等距的，imshow 可以是一个更快的替代方案。

注释

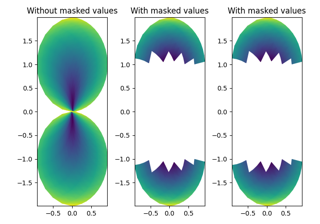

掩码数组

C 可能是一个掩码数组。如果 C[i, j] 被掩码，相应的四边形将是透明的。不支持对 X 和 Y 进行掩码。如果需要此功能，请使用 pcolor。

网格方向

网格方向遵循标准矩阵约定：形状为 (nrows, ncolumns) 的数组 C 绘制时，列号作为 X，行号作为 Y。

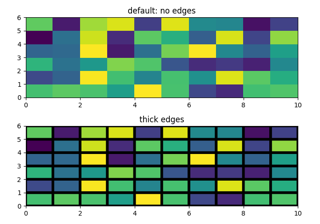

pcolor() 和 pcolormesh() 之间的区别

这两种方法都用于使用四边形创建二维数组的伪彩色图。

主要的区别在于创建的对象和内部数据处理：虽然 pcolor 返回一个 PolyQuadMesh，pcolormesh 返回一个 QuadMesh。后者更专门用于给定的目的，因此速度更快。它几乎总是应该被优先选择。

在处理掩码数组时也有细微的差别。pcolor 和 pcolormesh 都支持 C 的掩码数组。然而，只有 pcolor 支持 X 和 Y 的掩码数组。原因在于内部处理掩码值的方式。pcolor 从 PolyQuadMesh 中省略了相应的多边形。pcolormesh 将掩码元素的面颜色设置为透明。在使用边缘颜色时可以看到差异。尽管在 QuadMesh 中所有边缘都会被绘制，无论是否被掩码，但在 pcolor 中，两个相邻的掩码四边形之间的边缘不会被绘制，因为相应的多边形在 PolyQuadMesh 中不存在。由于 PolyQuadMesh 绘制每个单独的多边形，它还支持将阴影和线型应用于集合。
