表面

限定名称: manim.mobject.three\_d.three\_dimensions.Surface

class Surface(func, u_range=[0, 1], v_range=[0, 1], resolution=32, surface_piece_config={}, fill_color=ManimColor('#29ABCA'), fill_opacity=1.0, checkerboard_colors=[ManimColor('#29ABCA'), ManimColor('#236B8E')], stroke_color=ManimColor('#BBBBBB'), stroke_width=0.5, should_make_jagged=False, pre_function_handle_to_anchor_scale_factor=1e-05, **kwargs)[来源]

基础类: VGroup

使用棋盘图案创建一个参数化表面。

Parameters:

  • func (Callable[[float, float], np.ndarray]) – 定义Surface的函数。

  • u_range (Sequence[float]) – u 变量的范围：(u_min, u_max)。

  • v_range (Sequence[float]) – v 变量的范围：(v_min, v_max)。

  • 分辨率 (序列[整数]) – 对Surface进行采样的数量。可以使用元组来分别定义u和v的不同分辨率。

  • fill_color (ParsableManimColor) – Surface的颜色。如果设置了checkerboard_colors，则忽略此参数。

  • fill_opacity (float) – Surface的不透明度，从0表示完全透明到1表示完全不透明。默认为1。

  • checkerboard_colors (Sequence[ParsableManimColor] | bool) – 为单个面交替颜色。覆盖 fill_color。

  • stroke_color (ParsableManimColor) – Surface 每个面周围描边的颜色。

  • stroke_width (float) – 围绕Surface每个面的描边宽度。默认为0.5。

  • should_make_jagged (bool) – 将贝塞尔曲线的锚点模式从平滑更改为锯齿状。 默认为 False。

  • surface_piece_config (字典)

  • pre_function_handle_to_anchor_scale_factor (float)

  • kwargs (任意)

示例

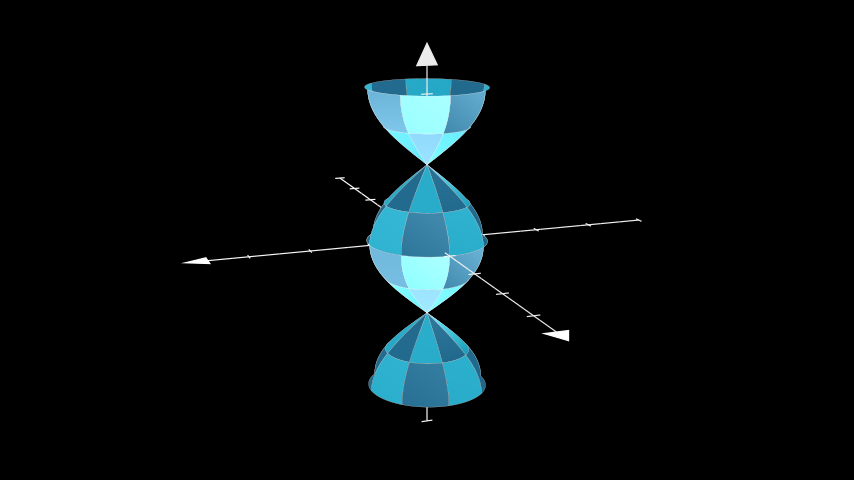

示例：ParaSurface

../_images/ParaSurface-1.png
from manim import *

class ParaSurface(ThreeDScene):
    def func(self, u, v):
        return np.array([np.cos(u) * np.cos(v), np.cos(u) * np.sin(v), u])

    def construct(self):
        axes = ThreeDAxes(x_range=[-4,4], x_length=8)
        surface = Surface(
            lambda u, v: axes.c2p(*self.func(u, v)),
            u_range=[-PI, PI],
            v_range=[0, TAU],
            resolution=8,
        )
        self.set_camera_orientation(theta=70 * DEGREES, phi=75 * DEGREES)
        self.add(axes, surface)

class ParaSurface(ThreeDScene):
    def func(self, u, v):
        return np.array([np.cos(u) * np.cos(v), np.cos(u) * np.sin(v), u])

    def construct(self):
        axes = ThreeDAxes(x_range=[-4,4], x_length=8)
        surface = Surface(
            lambda u, v: axes.c2p(*self.func(u, v)),
            u_range=[-PI, PI],
            v_range=[0, TAU],
            resolution=8,
        )
        self.set_camera_orientation(theta=70 * DEGREES, phi=75 * DEGREES)
        self.add(axes, surface)

方法

func

set_fill_by_checkerboard

设置Surface每个面的填充颜色为交替模式。

set_fill_by_value

将参数化曲面的每个mobject的颜色设置为其轴值相关的颜色。

属性

animate

用于动画化self的任何方法的应用。

animation_overrides

color

depth

mobject的深度。

fill_color

如果有多种颜色（用于渐变），则返回第一个颜色

height

mobject的高度。

n_points_per_curve

sheen_factor

stroke_color

width

mobject的宽度。
_original__init__(func, u_range=[0, 1], v_range=[0, 1], resolution=32, surface_piece_config={}, fill_color=ManimColor('#29ABCA'), fill_opacity=1.0, checkerboard_colors=[ManimColor('#29ABCA'), ManimColor('#236B8E')], stroke_color=ManimColor('#BBBBBB'), stroke_width=0.5, should_make_jagged=False, pre_function_handle_to_anchor_scale_factor=1e-05, **kwargs)

初始化自身。有关准确的签名，请参阅 help(type(self))。

Parameters:

  • func (Callable[[float, float], ndarray])

  • u_range (序列[浮点数])

  • v_range (序列[浮点数])

  • 分辨率 (序列[整数])

  • surface_piece_config (字典)

  • fill_color (ParsableManimColor)

  • fill_opacity (float)

  • checkerboard_colors (Sequence[ParsableManimColor] | bool)

  • stroke_color (ParsableManimColor)

  • stroke_width (float)

  • should_make_jagged (bool)

  • pre_function_handle_to_anchor_scale_factor (float)

  • kwargs (任意)

Return type:

无

set_fill_by_checkerboard(*colors, opacity=None)[来源]

设置Surface每个面的填充颜色为交替模式。

Parameters:

  • colors (Iterable[ParsableManimColor]) – 用于交替模式的颜色列表。

  • opacity (float | None) – Surface的填充不透明度，从0表示完全透明到1表示完全不透明。

Returns:

具有交替图案的参数化表面。

Return type:

Surface

set_fill_by_value(axes, colorscale=None, axis=2, **kwargs)[来源]

将参数化曲面的每个mobject的颜色设置为其轴值相关的颜色。

Parameters:

  • axes (Mobject) – 参数曲面的坐标轴，将用于将轴值映射到颜色。

  • colorscale (list[ParsableManimColor] | ParsableManimColor | None) – 一个颜色列表，按从低轴值到高轴值的顺序排列。 如果传递了一个包含颜色和数字配对的元组列表， 那么这些数字将被用作枢轴。

  • axis (int) – 用于颜色映射的选定轴。(0 = x, 1 = y, 2 = z)

Returns:

应用了基于值的渐变的参数化表面。用于链式操作。

Return type:

Surface

示例

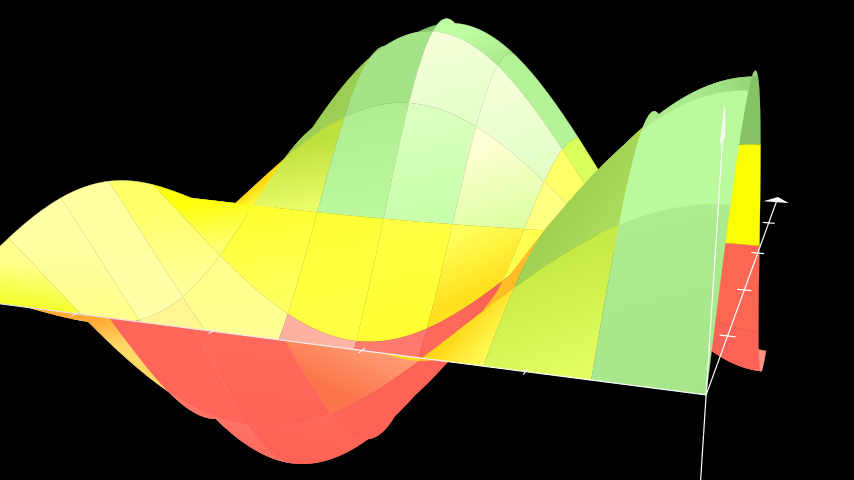

示例：FillByValueExample

../_images/FillByValueExample-1.png
from manim import *

class FillByValueExample(ThreeDScene):
    def construct(self):
        resolution_fa = 8
        self.set_camera_orientation(phi=75 * DEGREES, theta=-160 * DEGREES)
        axes = ThreeDAxes(x_range=(0, 5, 1), y_range=(0, 5, 1), z_range=(-1, 1, 0.5))
        def param_surface(u, v):
            x = u
            y = v
            z = np.sin(x) * np.cos(y)
            return z
        surface_plane = Surface(
            lambda u, v: axes.c2p(u, v, param_surface(u, v)),
            resolution=(resolution_fa, resolution_fa),
            v_range=[0, 5],
            u_range=[0, 5],
            )
        surface_plane.set_style(fill_opacity=1)
        surface_plane.set_fill_by_value(axes=axes, colorscale=[(RED, -0.5), (YELLOW, 0), (GREEN, 0.5)], axis=2)
        self.add(axes, surface_plane)

class FillByValueExample(ThreeDScene):
    def construct(self):
        resolution_fa = 8
        self.set_camera_orientation(phi=75 * DEGREES, theta=-160 * DEGREES)
        axes = ThreeDAxes(x_range=(0, 5, 1), y_range=(0, 5, 1), z_range=(-1, 1, 0.5))
        def param_surface(u, v):
            x = u
            y = v
            z = np.sin(x) * np.cos(y)
            return z
        surface_plane = Surface(
            lambda u, v: axes.c2p(u, v, param_surface(u, v)),
            resolution=(resolution_fa, resolution_fa),
            v_range=[0, 5],
            u_range=[0, 5],
            )
        surface_plane.set_style(fill_opacity=1)
        surface_plane.set_fill_by_value(axes=axes, colorscale=[(RED, -0.5), (YELLOW, 0), (GREEN, 0.5)], axis=2)
        self.add(axes, surface_plane)
